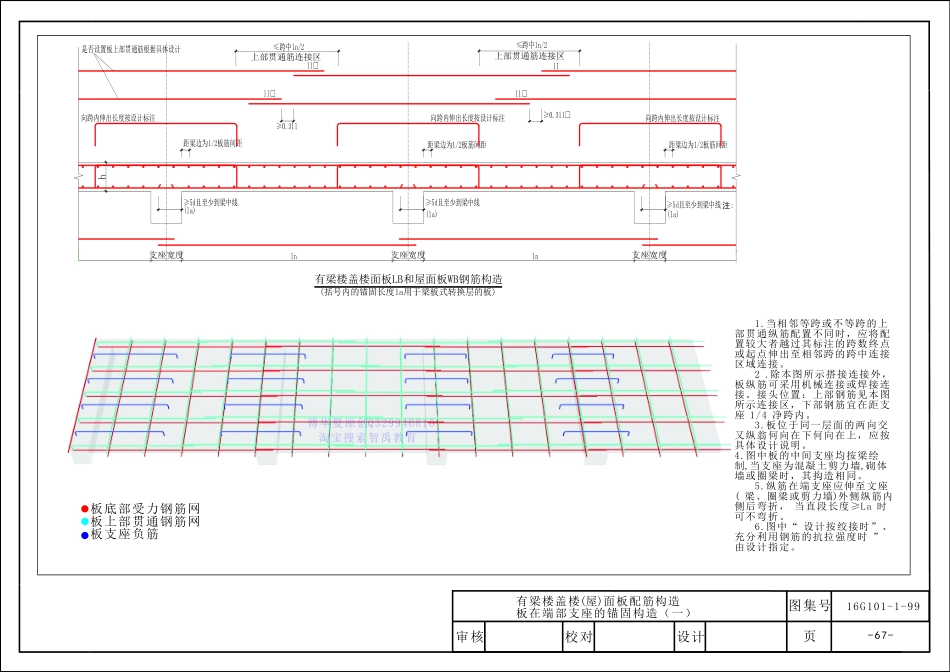

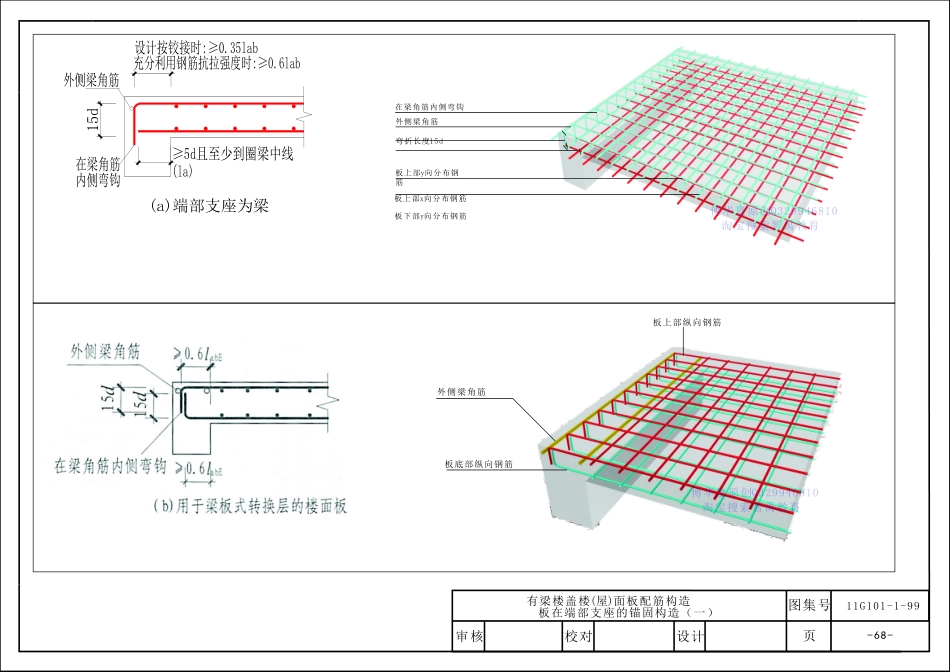

第五章:板平法标准构造详图及三维示意图-66--67-审核校对设计页图集号16G101-1-99有梁楼盖楼(屋)面板配筋构造板在端部支座的锚固构造（一）注:1.当相邻等跨或不等跨的上部贯通纵筋配置不同时，应将配置较大者越过其标注的跨数终点或起点伸出至相邻跨的跨中连接区域连接。2.除本图所示搭接连接外，板纵筋可采用机械连接或焊接连接。接头位置：上部钢筋见本图所示连接区，下部钢筋宜在距支座1/4净跨内。3.板位于同一层面的两向交又纵翁何向在下何向在上，应按具体设计说明。4.图中板的中间支座均按梁绘制,当支座为混凝土剪力墙,砌体墙或圈梁时，其抅造相同。5.纵筋在端支座应伸至文座(梁、圈梁或剪力墙)外侧纵筋内侧后弯折，当直段长度≥La时可不弯折。6.图中“设计按绞接时”、充分利用钢筋的抗拉强度时”由设计指定。h距粱边为1/2板筋间距≥5d且至少到梁中线(la)距粱边为1/2板筋间距≥5d且至少到梁中线(la)距粱边为1/2板筋间距≥5d且至少到梁中线(la)上部贯通筋连接区向跨内伸出长度按设计标注向跨内伸出长度按设计标注向跨内伸出长度按设计标注≥0.3llll≥0.3llllllll支座宽度支座宽度支座宽度lnln上部贯通筋连接区≤跨中ln/2≤跨中ln/2是否设置板上部贯通筋根据具体设计有梁楼盖楼面板LB和屋面板WB钢筋构造(括号内的锚固长度la用于梁板式转换层的板)板底部受力钢筋网板上部贯通钢筋网板支座负筋-68-审核校对设计页图集号11G101-1-99有梁楼盖楼(屋)面板配筋构造板在端部支座的锚固构造（一）15d≥5d且至少到圈梁中线设计按铰接时:≥0.35lab充分利用钢筋抗拉强度时:≥0.6lab(la)外侧梁角筋在梁角筋内侧弯钩(a)端部支座为梁外侧梁角筋在梁角筋内侧弯钩弯折长度15d≥5d且至少到梁中线板上部y向分布钢筋板上部x向分布钢筋板下部y向分布钢筋板下部x向分布钢筋外侧梁角筋板底部纵向钢筋板上部纵向钢筋-68-审核校对设计页图集号16G101-1-100板在端部支座的锚固构造(二)板翻边构造墙外侧竖向分布筋墙外侧水平分布筋在墙外侧水平分布筋内侧弯钩≥5d且至少到梁中线板上部y向分布钢筋板上部x向分布钢筋板下部y向分布钢筋板下部x向分布钢筋弯折长度15d≥0.4lab15d≥5d且至少到圈梁中线(la)墙外侧竖向分布筋在墙外侧水平分布筋内侧弯钩墙外侧水平分布筋(b)端部支座为剪力墙(当用于屋面处,板上部钢筋锚固要求与图示不同时由设计明确)剪力墙竖向和水平分布筋板上层钢筋网板下层钢筋网板上层钢筋网板下层钢筋网剪力墙竖向和水平分布筋剪力墙竖向和水平分布...
