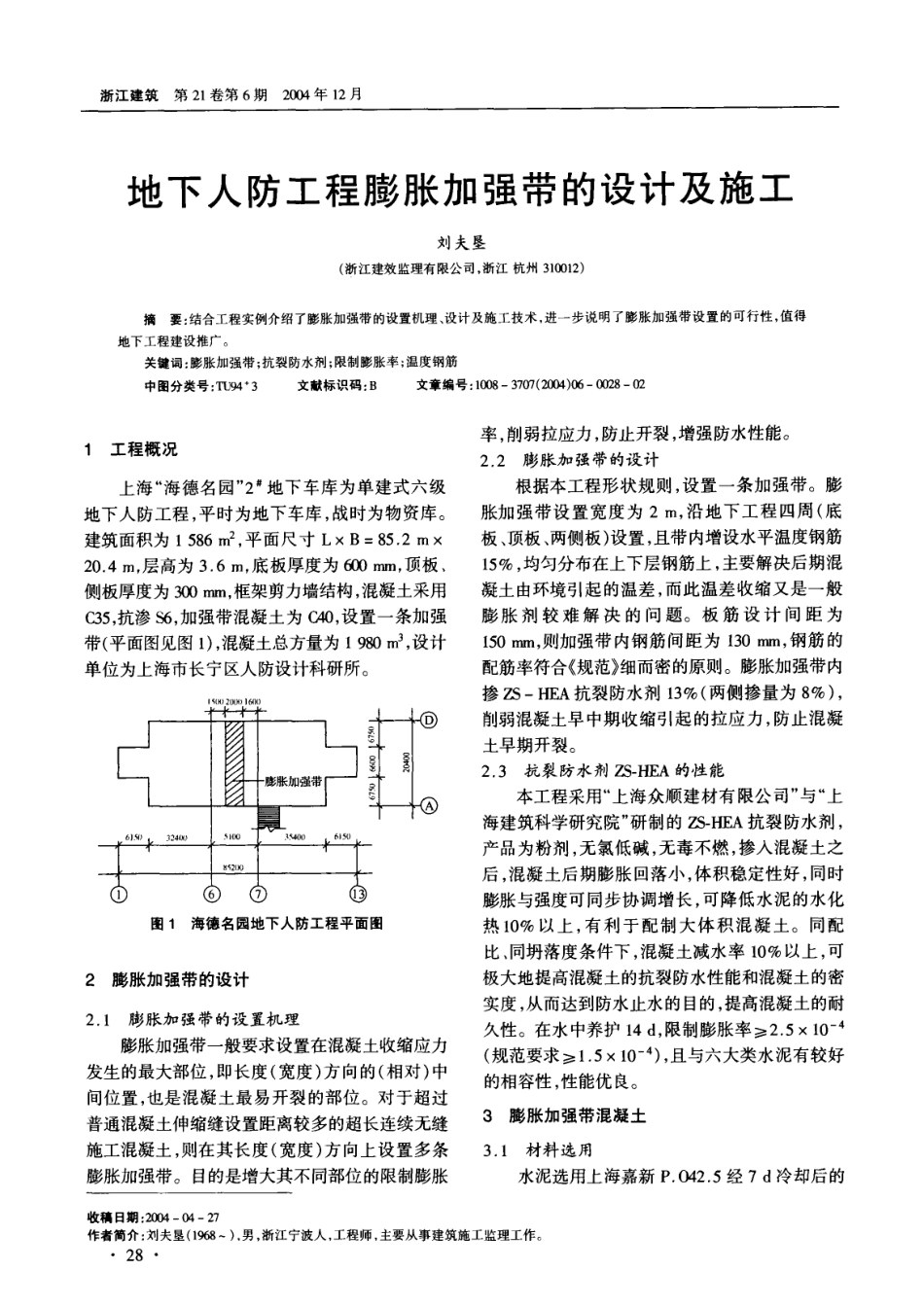

浙江建筑第21卷第6期2004年12月地下人防工程膨胀加强带的设计及施工刘夫垦(浙江建效监理有限公司，浙江杭州310012)摘要：结合工程实例介绍了膨胀加强带的设置机理、设计及施工技术，进一步说明了膨胀加强带设置的可行性，值得地下工程建设推广。关键词：膨胀加强带；抗裂防水剂；限制膨胀率；温度钢筋中图分类号：TU943文献标识码：B文章编号：1008—3707(20o4)06—0028—021工程概况上海“海德名园”2地下车库为单建式六级地下人防工程，平时为地下车库，战时为物资库。建筑面积为1586m2，平面尺寸L×B=85．2m×2O．4m，层高为3．6m，底板厚度为600rllln，顶板、侧板厚度为300rllln，框架剪力墙结构，混凝土采用C35，抗渗S6，加强带混凝土为C40，设置一条加强带(平面图见图1)，混凝土总方量为1980m3，设计单位为上海市长宁区人防设计科研所。图1海德名园地下人防工程平面图2膨胀加强带的设计2．1膨胀加强带的设置机理膨胀加强带一般要求设置在混凝土收缩应力发生的最大部位，即长度(宽度)方向的(相对)中间位置，也是混凝土最易开裂的部位。对于超过普通混凝土伸缩缝设置距离较多的超长连续无缝施工混凝土，则在其长度(宽度)方向上设置多条膨胀加强带。目的是增大其不同部位的限制膨胀率，削弱拉应力，防止开裂，增强防水性能。2．2膨胀加强带的设计根据本工程形状规则，设置一条加强带。膨胀加强带设置宽度为2m，沿地下工程四周(底板、顶板、两侧板)设置，且带内增设水平温度钢筋15％，均匀分布在上下层钢筋上，主要解决后期混凝土由环境引起的温差，而此温差收缩又是一般膨胀剂较难解决的问题。板筋设计间距为150rllln，则加强带内钢筋间距为130rllln，钢筋的配筋率符合《规范》细而密的原则。膨胀加强带内掺ZS—I-lEA抗裂防水剂13％(两侧掺量为8％)，削弱混凝土早中期收缩引起的拉应力，防止混凝土早期开裂。2．3抗裂防水剂ZS．HEA的性能本工程采用“上海众顺建材有限公司”与“上海建筑科学研究院”研制的ZS．HEA抗裂防水剂，产品为粉剂，无氯低碱，无毒不燃，掺入混凝土之后，混凝土后期膨胀回落小，体积稳定性好，同时膨胀与强度可同步协调增长，可降低水泥的水化热10％以上，有利于配制大体积混凝土。同配比、同坍落度条件下，混凝土减水率10％以上，可极大地提高混凝土的抗裂防水性能和混凝土的密实度，从而达到防水止水的目的，提高混凝土的耐久性。在水中养护14d，限制膨胀率≥2．5×10I4(规范要求≥1．5×10I4)，且与六大类水泥有较好的...
