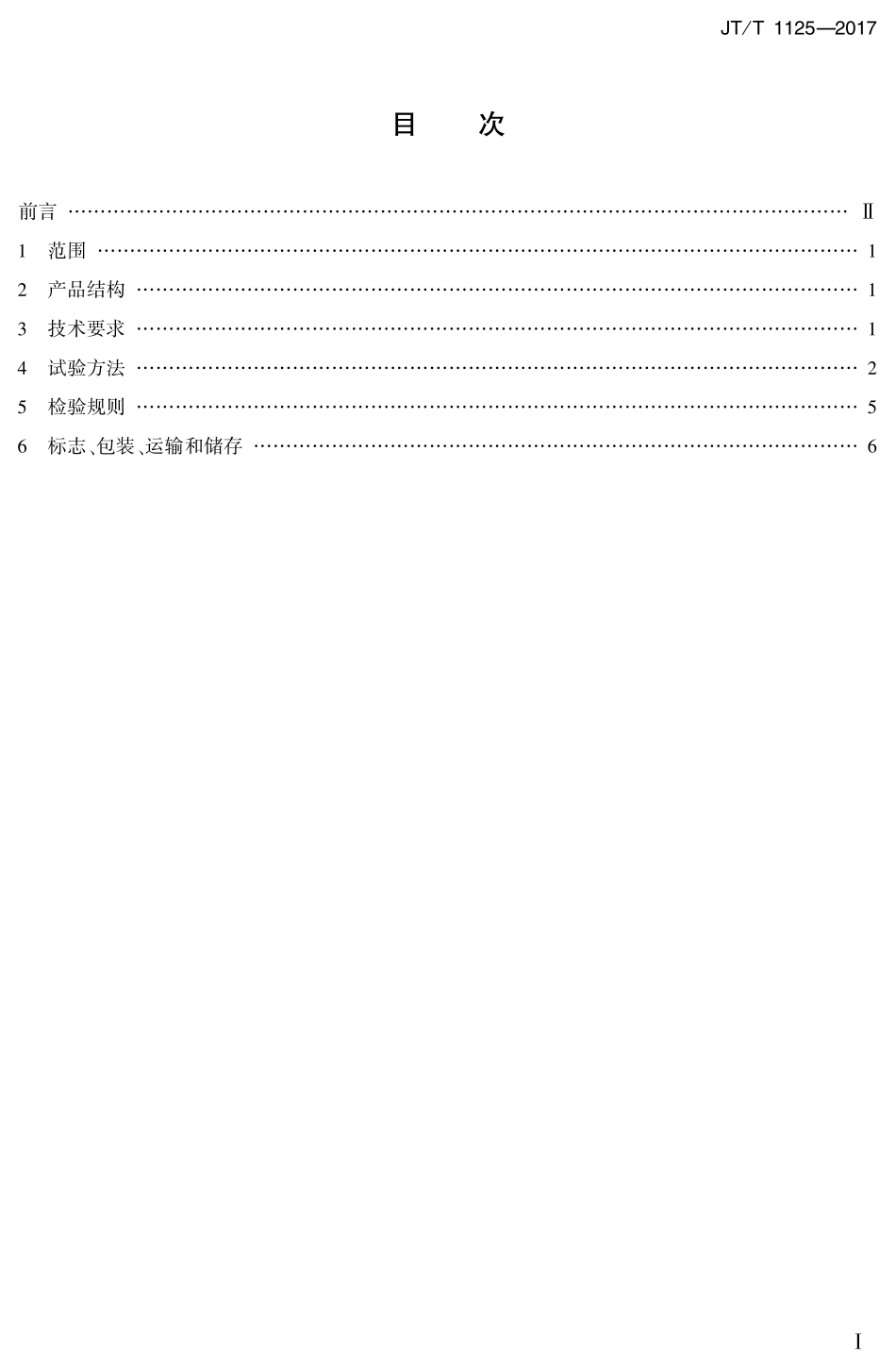

目次前言Ⅱ…………………………………………………………………………………………………………１范围１………………………………………………………………………………………………………２产品结构１…………………………………………………………………………………………………３技术要求１…………………………………………………………………………………………………４试验方法２…………………………………………………………………………………………………５检验规则５…………………………………………………………………………………………………６标志、包装、运输和储存６…………………………………………………………………………………ⅠＪＴ／Ｔ１１２５—２０１７前言本标准按照ＧＢ／Ｔ１．１—２００９给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（ＳＡＣ／ＴＣ２２３）提出并归口。本标准起草单位：交通运输部公路科学研究院、南京熙赢测控技术有限公司。本标准主要起草人：陈飞、田志叶、孟书涛、钟科、陈明、韩笑飞、陶云啸。ⅡＪＴ／Ｔ１１２５—２０１７落锤式弯沉仪１范围本标准规定了落锤式弯沉仪的产品结构、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。本标准适用于落锤式弯沉仪的生产、检验和使用。２产品结构落锤式弯沉仪由荷载发生装置（包括落锤、橡胶缓冲装置、承载板）、弯沉检测装置（包括弯沉传感器、线路及信号处理元件）、运算控制系统等组成。其结构示意如图１所示。说明：１———弯沉传感器；４———橡胶缓冲装置；２———承载板；５———落锤；３———荷载传感器；６———运算控制系统。图１落锤式弯沉仪示意３技术要求３．１外观落锤式弯沉仪外露表面应作防锈处理，油漆表面应光滑、无划痕，测试部件无损坏、锈迹等缺陷，仪表清晰，无影响数据采集的缺陷。３．２运行情况３．２．１落锤式弯沉仪运行时不应有异常声音。３．２．２运算控制系统应正常控制运行，并应能采集荷载和弯沉传感器数据。３．３荷载准确性落锤式弯沉仪荷载测试结果与标准荷载传感器测试结果进行比较，允许误差为±２％，即荷载传感器修正系数为０．９８０～１．０２０，分辨力０．１ｋＮ。１ＪＴ／Ｔ１１２５—２０１７３．４荷载重复性对同一测试点同一高度进行连续１０次重复落锤测试，落锤式弯沉仪荷载传感器测值的标准差应不大于均值的２％＋０．２ｋＮ。３．５弯沉准确...
