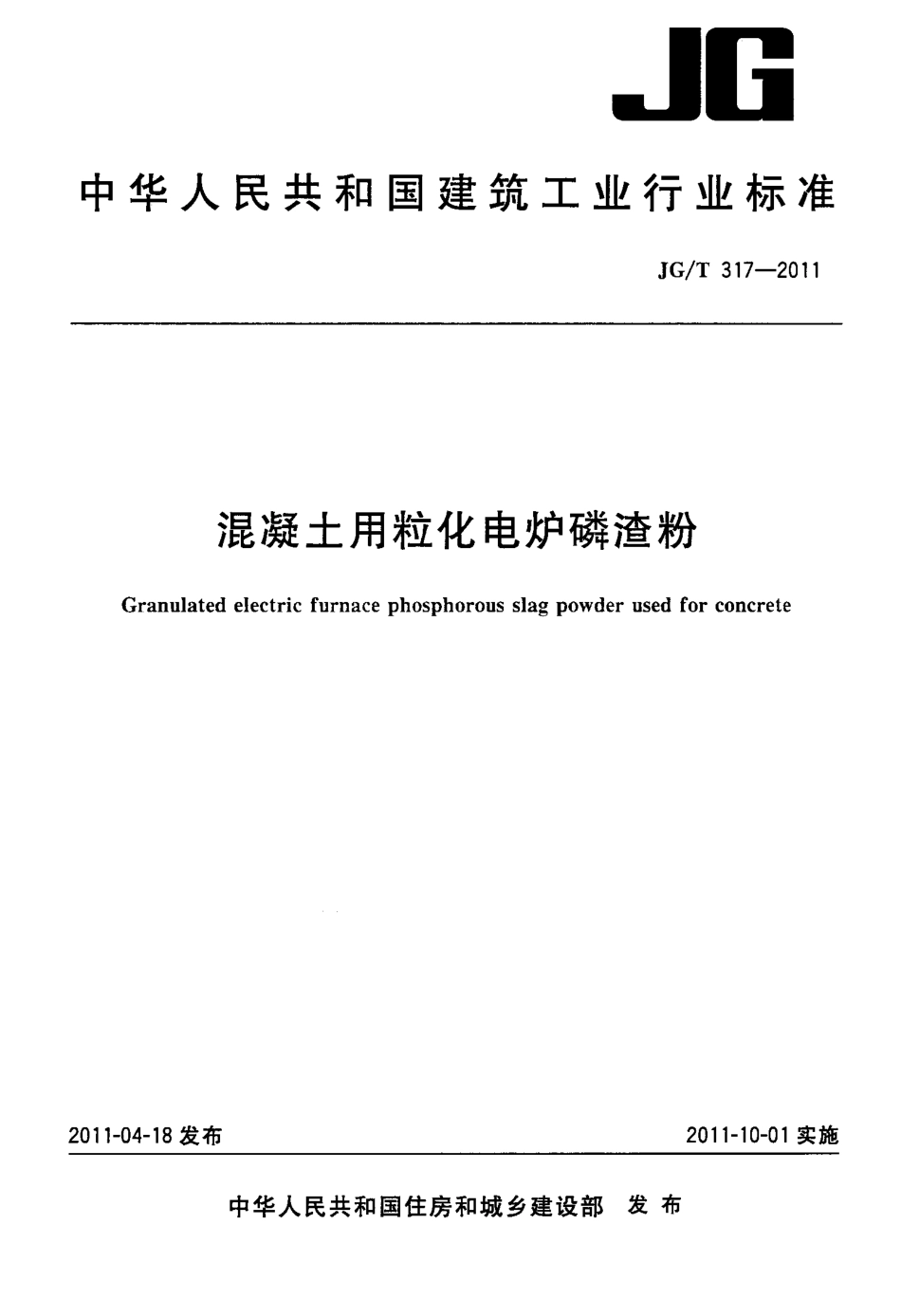

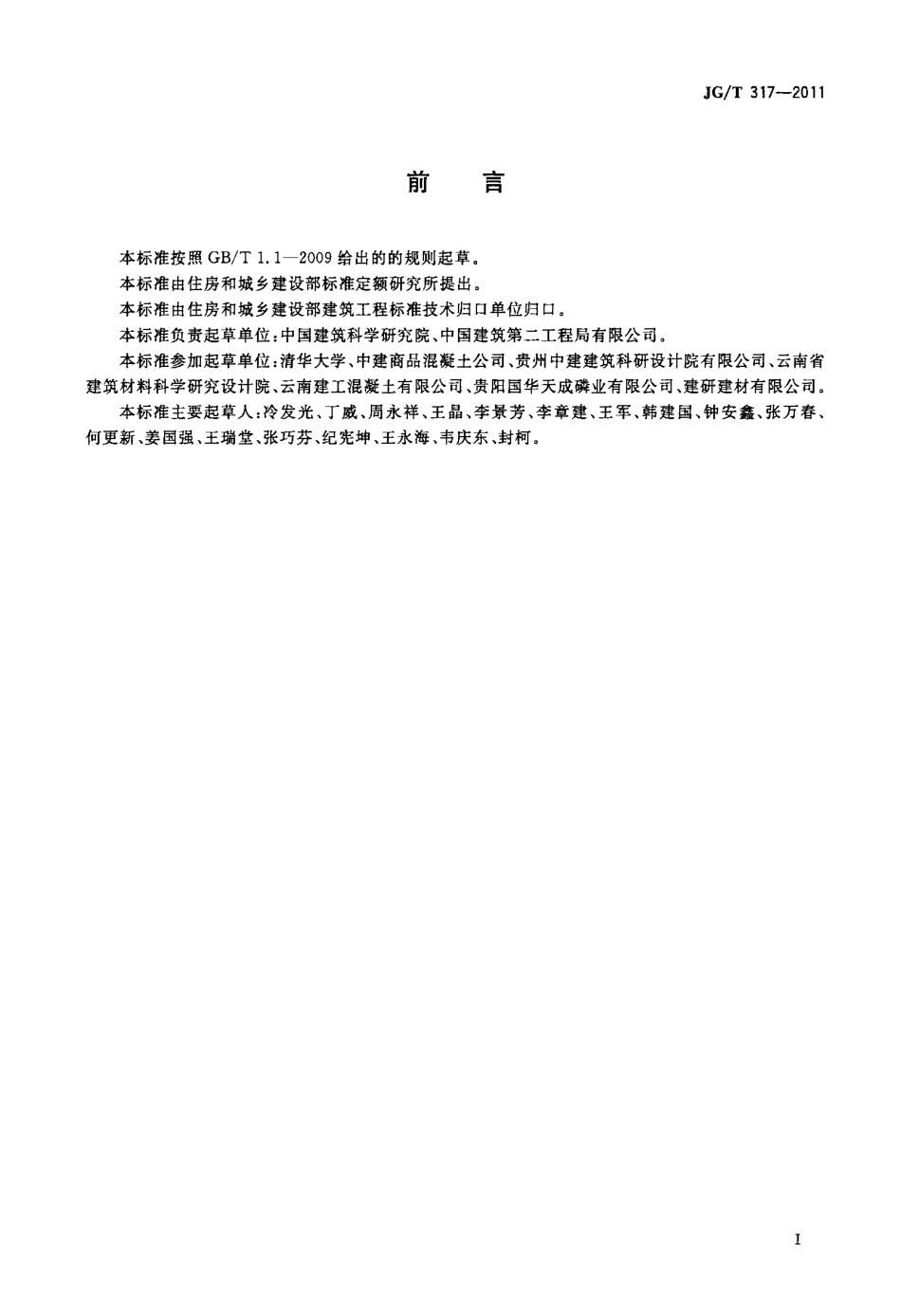

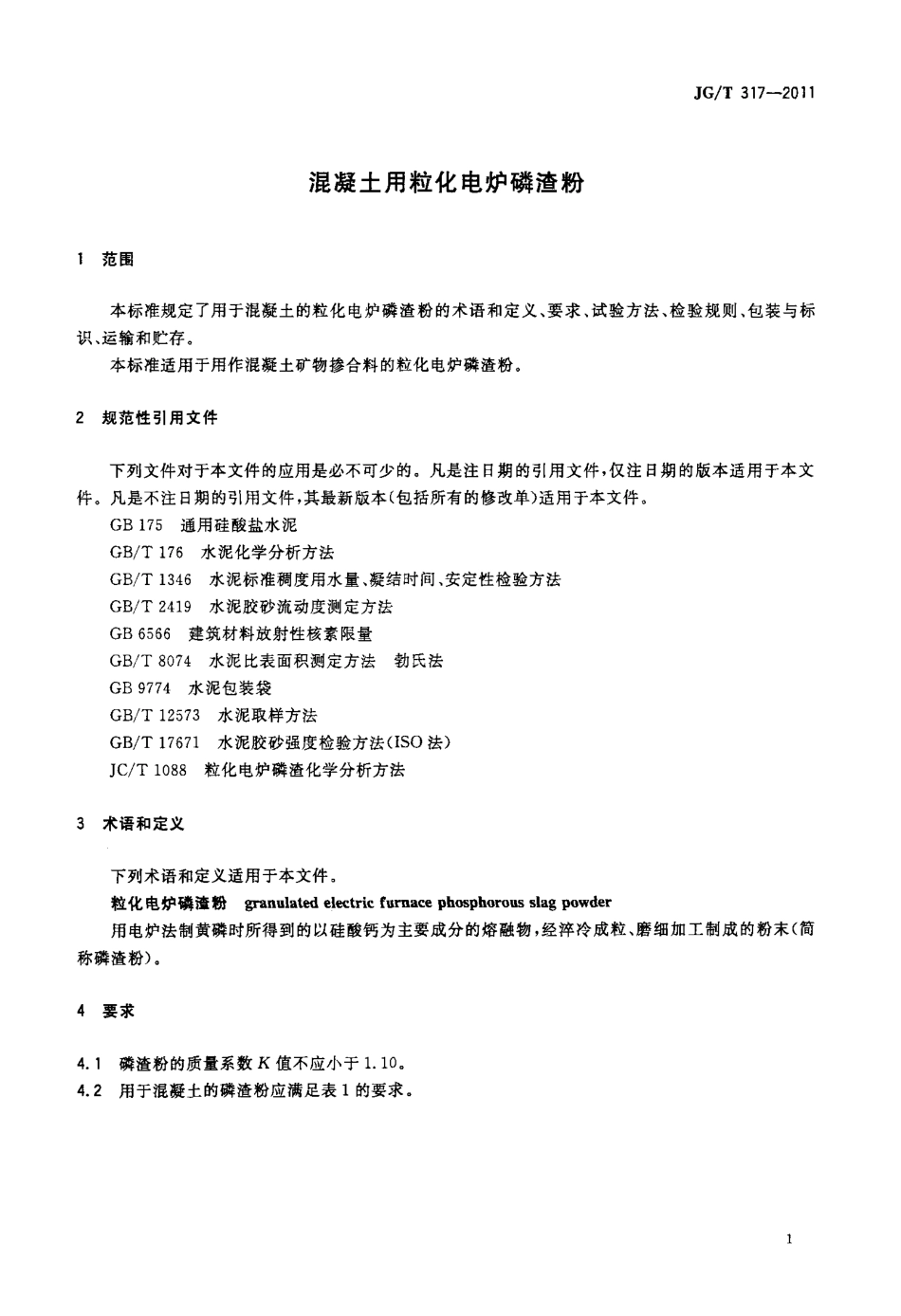

中华人民共和国建筑工JB业行业标准混凝土用粒化电炉磷渣粉Granulatedelectricfurnacephosphorousslagpowderusedforconcrete2011-04-18发布2011-10-01实施中华人民共和国住房和城乡建设部发布刖昌JG／T317—2011本标准按照GB／T1．12009给出的的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑工程标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院、中国建筑第二工程局有限公司。本标准参加起草单位：清华大学、中建商品混凝土公司、贵州中建建筑科研设计院有限公司、云南省建筑材料科学研究设计院、云南建工混凝土有限公司、贵阳国华天成磷业有限公司、建研建材有限公司。本标准主要起草人：冷发光、丁威、周永祥、王晶、李景芳、李章建、王军、韩建国、钟安鑫、张万春、何更新、姜国强、王瑞堂、张巧芬、纪宪坤、王永海、韦庆东、封柯。1范围混凝土用粒化电炉磷渣粉JG／T317—2011本标准规定了用于混凝土的粒化电炉磷渣粉的术语和定义、要求、试验方法、检验规则、包装与标识、运输和贮存。本标准适用于用作混凝土矿物掺合料的粒化电炉磷渣粉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB175通用硅酸盐水泥GB／T176水泥化学分析方法GB／T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB／T2419水泥胶砂流动度测定方法GB6566建筑材料放射性核素限量GB／T8074水泥比表面积测定方法勃氏法GB9774水泥包装袋GB／T12573水泥取样方法GB／T17671水泥胶砂强度检验方法(ISO法)JC／T1088粒化电炉磷渣化学分析方法3术语和定义下列术语和定义适用于本文件。粒化电炉磷渣粉granulatedelectricfurnacephosphorousslagpowder用电炉法制黄磷时所得到的以硅酸钙为主要成分的熔融物，经淬冷成粒、磨细加工制成的粉末(简称磷渣粉)。4要求4．1磷渣粉的质量系数K值不应小于1．10。4．2用于混凝土的磷渣粉应满足表1的要求。JG／T317—2011表1磷渣粉的要求项目技术指标比表面积／(m2／kg)≥3507d／>50活性指数／％28d≥70流动度比／％≥95含水量／％≤1．0五氧化二磷含量／％≤3．5三氧化硫含量／％≤3．5烧失量／“≤3．0氯离子含量／％≤0．06安定性(沸煮法)合格4．3必要时应对磷渣粉的氟含量进行检测。4．4磷渣粉的放射性应符合GB6566的要求。5试验方法5．1质量系数K磷...
