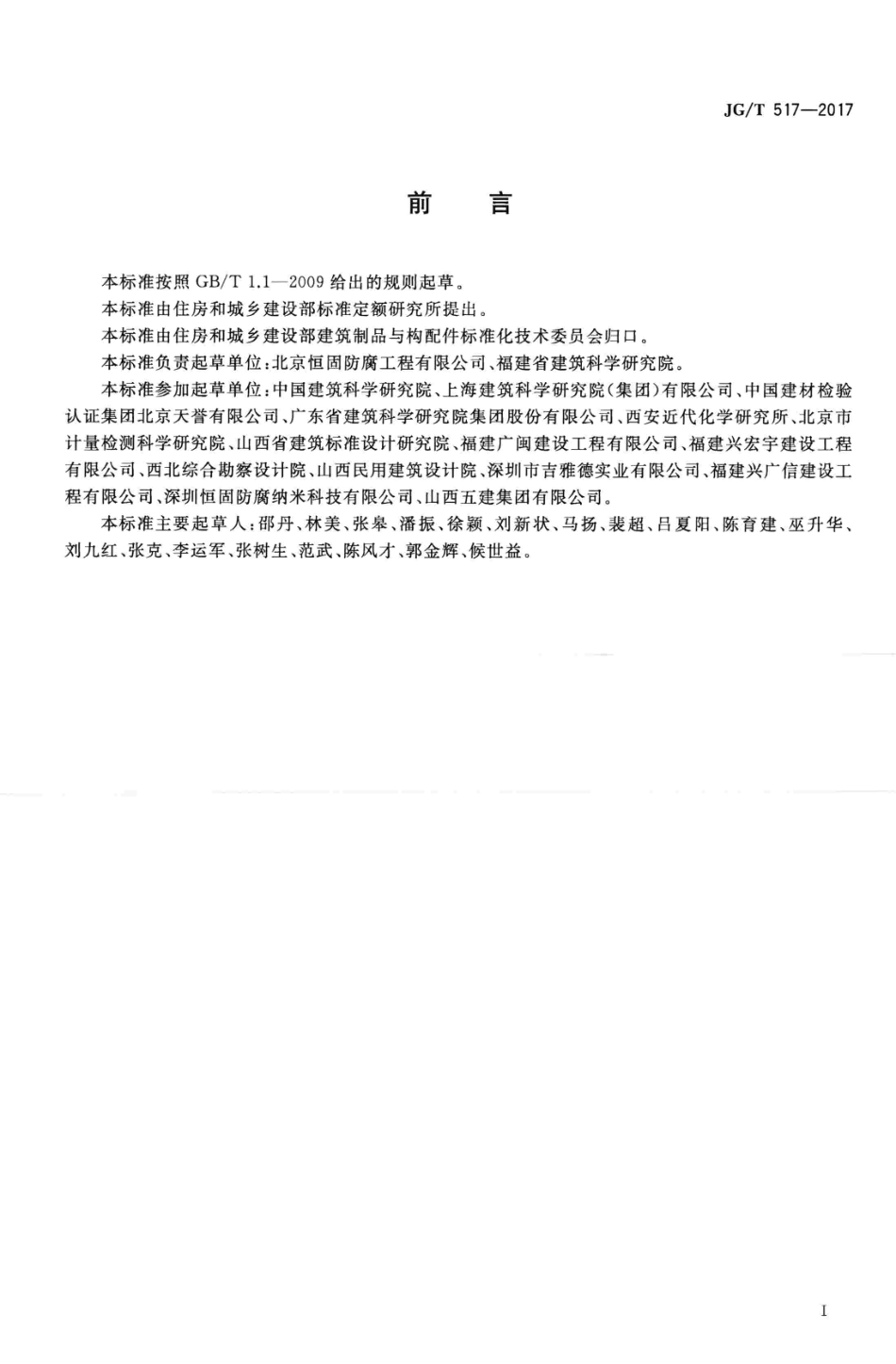

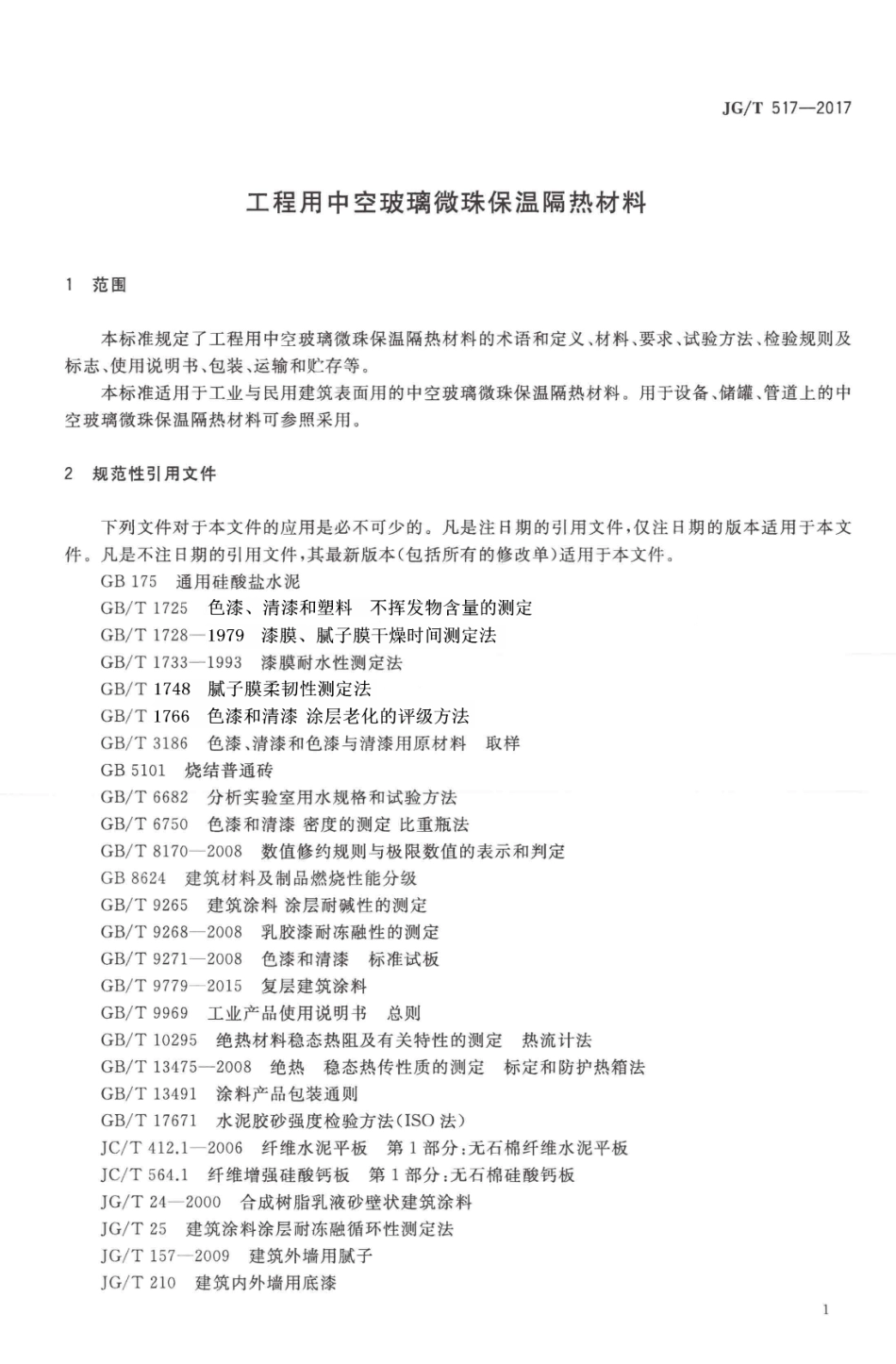

目U昌本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位:北京恒固防腐工程有限公司、福建省建筑科学研究院。JG/T517-2017本标准参加起草单位:中国建筑科学研究院、上海建筑科学研究院(集团〉有限公司、中国建材检验认证集团北京天誉有限公司、广东省建筑科学研究院集团股份有限公司、西安近代化学研究所、北京市计量检测科学研究院、山西省建筑标准设计研究院、福建广闽建设工程有限公司、福建兴宏宇建设工程有限公司、西北综合勘察设计院、山西民用建筑设计院、深圳市吉雅德实业有限公司、福建兴广信建设工程有限公司、深圳恒固防腐纳米科技有限公司、山西五建集团有限公司。本标准主要起草人:邵丹、林美、张泉、潘振、徐颖、刘新状、马扬、裴超、吕夏阳、陈育建、巫升华、刘九红、张克、李运军、张树生、范武、陈风才、郭金辉、候世益。IJG/T517-2017JG/T235建筑反射隔热涂料JG/T396-2012外墙用非承重纤维增强水泥板JGJ/T359-2015建筑反射隔热涂料应用技术规程3术语和定义3.13.2下列术语和定义适用于本文件。中空玻璃微珠保温隔热材料hollowglassmicrospheresthermalinsulationmaterial由底涂、中空玻璃微珠中间层和面涂组成的具有保温隔热性能的系统材料。底涂primer用于封闭基材，防止泛碱泛盐、增强中空玻璃微珠中间层与基材附着能力和(或〉通过渗透到基层而加固基材的涂料。3.3中空玻璃微珠中间层middlecoatingofhollowgl副smicrosphere以中空玻璃微珠为主要填料，通过添加改性丙烯酸树腊、助剂等而合成的保温隔热材料。3.4面涂topcoat用于中空玻璃微珠中间层表面，增强装饰效果，具有耐沾污性、耐气候老化性和反射隔热等性能的涂料。3.5附加热阻additionalthermalresistance建筑物的表面及设备、储罐、管道上使用中空玻璃微珠保温隔热材料时，与相同条件下未使用中空玻璃微珠保温隔热材料相比，所增加的热阻。4材料4.1涂层系统的各组成材料应相容。4.2中空玻璃微珠的吸油量应为0.2g/mL~0.6g/mL.挥发分含量不宜大于0.5%.漂浮率不宜小于90%.粒径应为40μm~120μm。5要求5.1底涂除应符合JG/T210的要求外，还应符合5.4的要求。5.2面涂除应符合JG/T235的要求外，还应符合5.4的要求。5.3中空玻璃微珠中间层应符合表1的要求。2JG/T517-2017表1中空玻璃微珠中间层的要求项目指标容器中状态经搅拌易于混合均匀，无结块，呈均匀...
