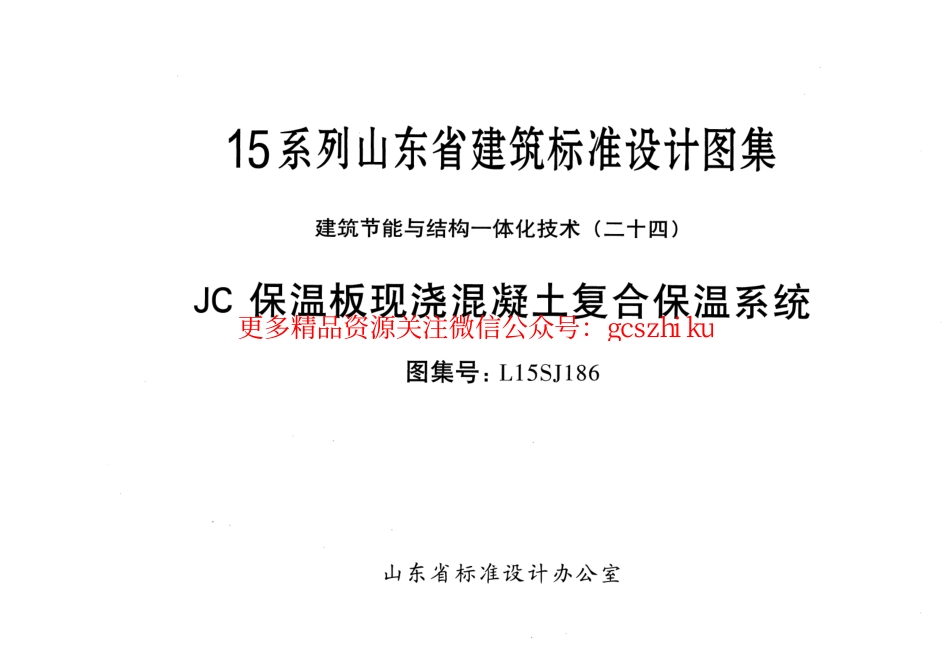

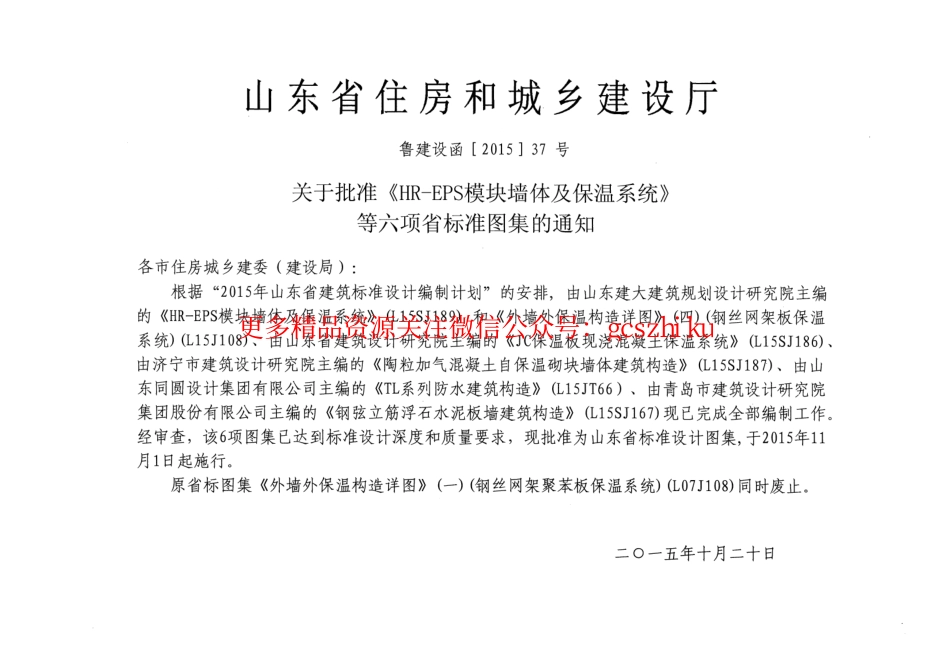

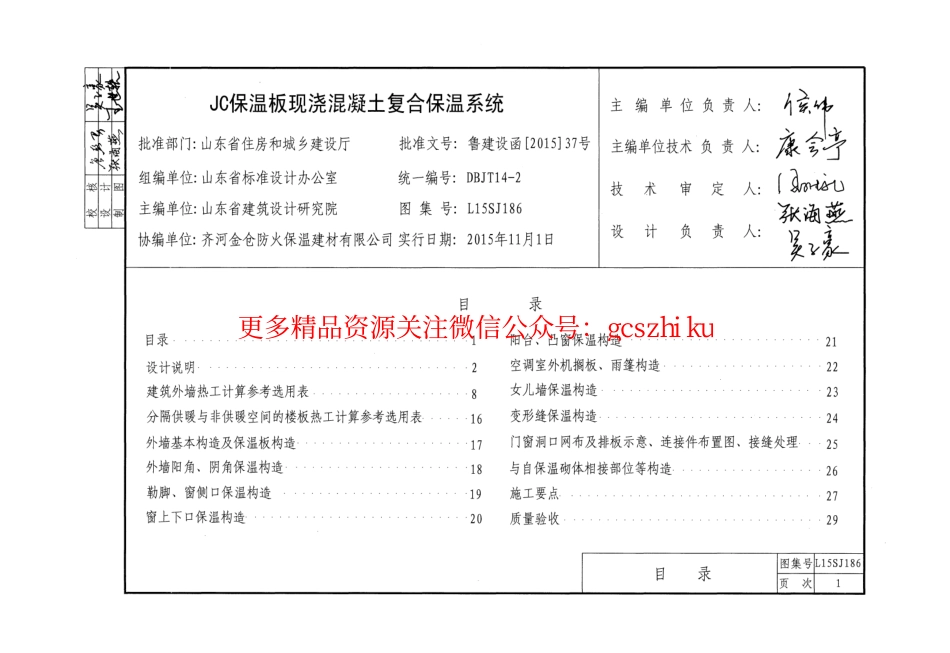

15系列山东省建筑标准设计图集建筑节能与结构一体化技术（二十四）JC保温板现浇混凝土复合保温系统图集号：L15SJ186山东省标准设计办公室更多精品资源关注微信公众号：gcszhiku山东省住房和城乡建设厅鲁建设函［2015]37号关于批准《HR-EPS模块墙体及保温系统》等六项省标准图集的通知各市住房城乡建委（建设局）：根据“2015年山东省建筑标准设计编制计划”的安排，由山东建大建筑规划设计研究院主编的《HR-EPS模块墙体及保温系统》（Ll5SJ189）和《外墙外保温构造详图》（四）（钢丝网架板保温系统）(Ll5Jl08）、由山东省建筑设计研究院主编的《JC保温板现浇混凝土保温系统》（Ll5SJl86）、由济宁市建筑设计研究院主编的《陶粒力口气混凝土自保温砌块墙体建筑构造》（Ll5SJ187）、由山东同圆设计集团有限公司主编的《TL系列防水建筑构造》（L15JT66）、由青岛市建筑设计研究院集团股份有限公司主编的《钢弦立筋浮石水泥板墙建筑构造》（L15SJ167）现已完成全部编制工作。经审查，该6项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年11月1日起施行。原省标图集《外墙外保温构造详图》（一）（钢丝网架聚苯板保温系统）(107Jl08）同时废止。二0一五年十月二十日更多精品资源关注微信公众号：gcszhikuJC保温板现浇混凝土复合保温系统｜主编单位负责人眉斗飞专牛．ψ二？批准部门：山东省住房和城乡建设厅批准文号：鲁建设函［2015]37号｜主编单位技术负责人：喇抖固l组编单位：山东省标准设计办公室统一编号：DBJT14-2技术审定人：r:Ga吻。：慰问｜事l主编单位：山东省建筑设计研究院图集号：L15SJ186~通兹｜设计负责人：、协编单位：齐j可金仓防火保温建材有限公司实行日期：2015年11月1日弘去ι目录目录阳台、凸窗保温构造21设计说明2空调室外机搁板、雨篷构造22建筑外墙热工计算参考选用表女儿墙保温构造23分隔供暖与非供暖空间的楼板热工计算参考选用表16变形缝保温构造24外墙基本构造及保温板构造17门窗洞口网布及排板示意、连接件布置图、接缝处理25外墙阳角、阴角保温构造18与自保温砌体相接部位等构造26勒脚、窗侧口保温构造19施工要点27窗上下口保温构造20质量验收29目录TU一号一次集一图一页更多精品资源关注微信公众号：gcszhiku将｜本｜图学｜杂’｜事设计说明一、适用范围1.本图集适用于抗震设防烈度8度和8度以下新建、扩建建筑框架结构、抗震墙结构、框架一抗震墙结构现浇混凝土保温工程。2.采用面砖饰面时...
