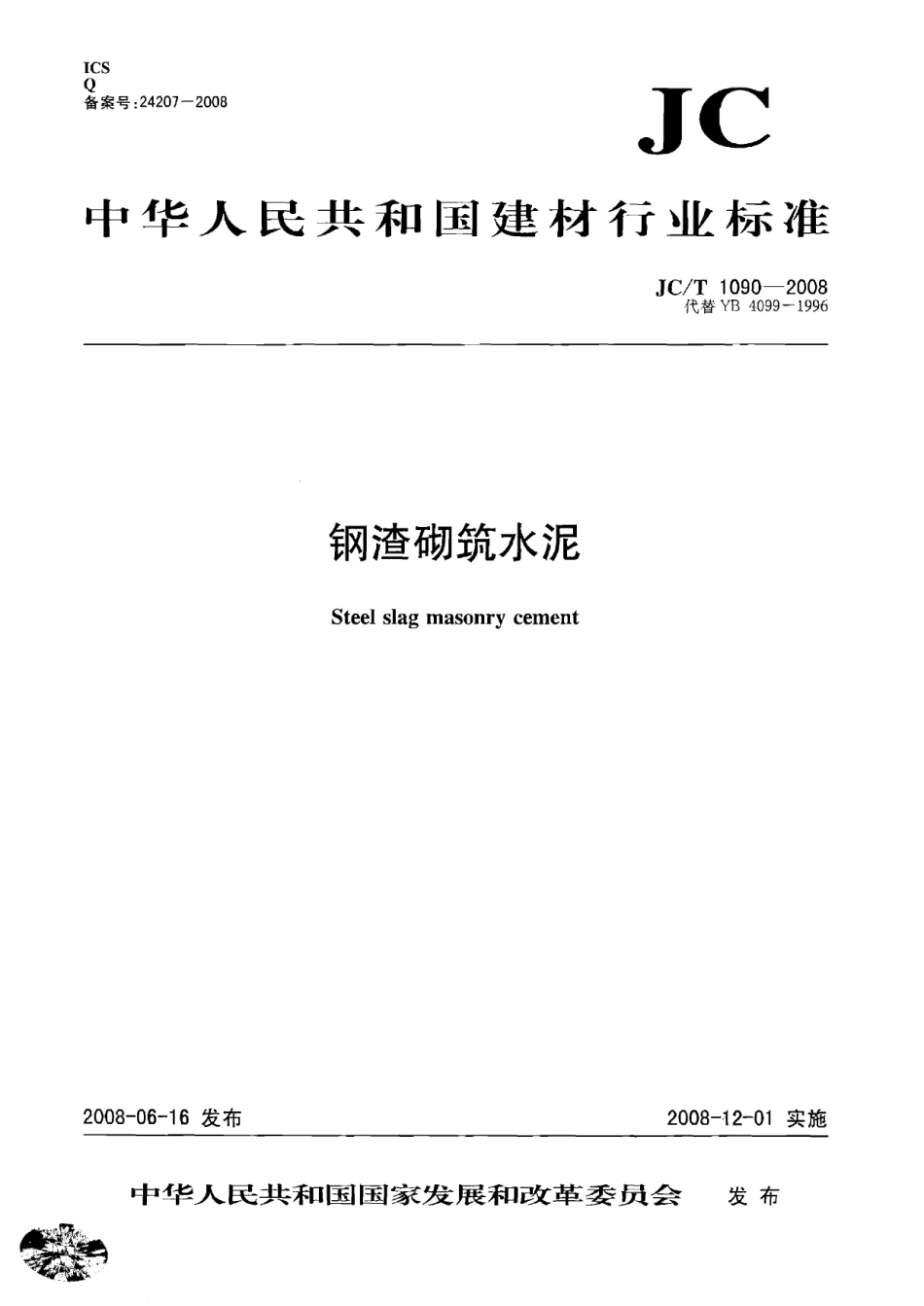

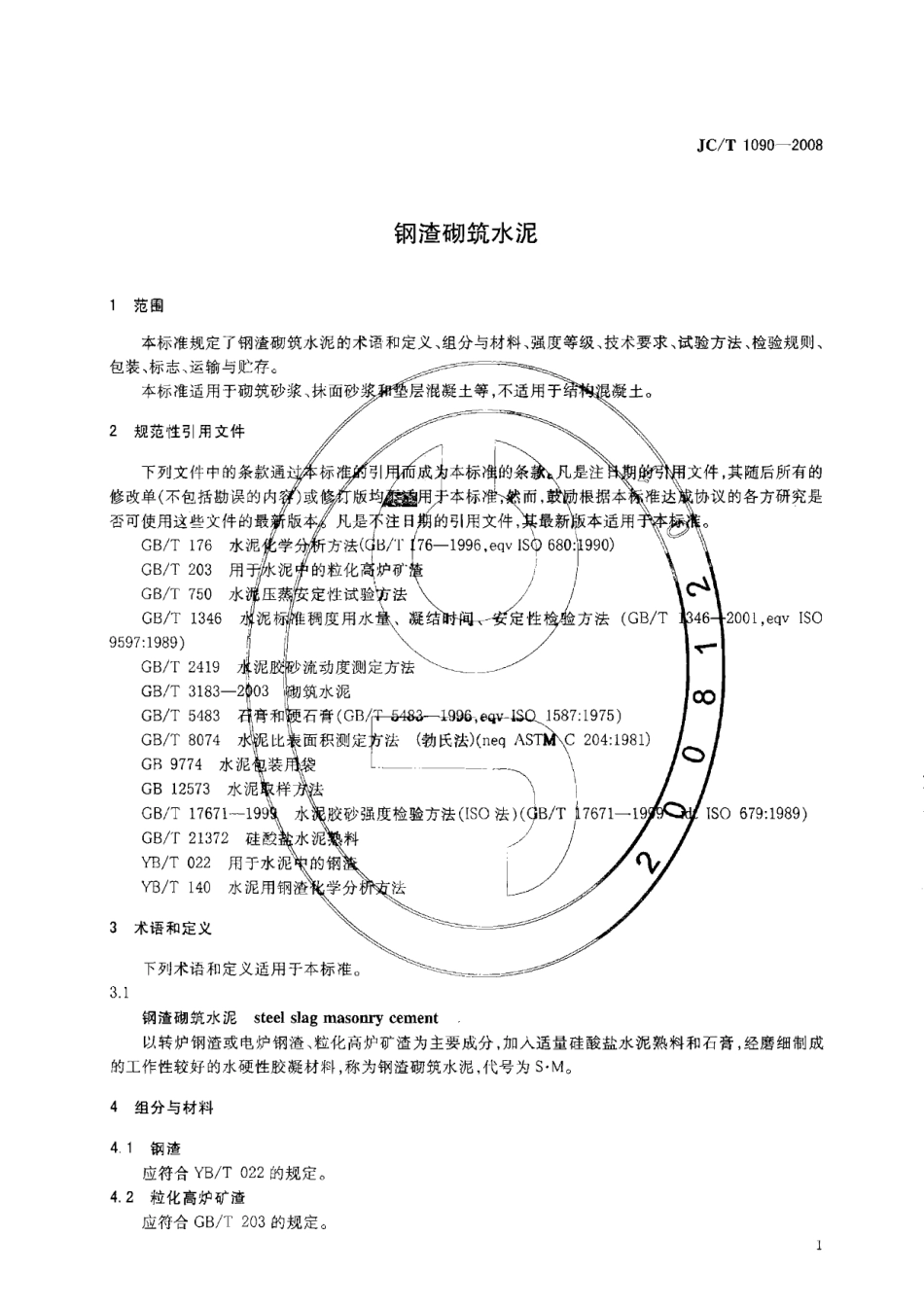

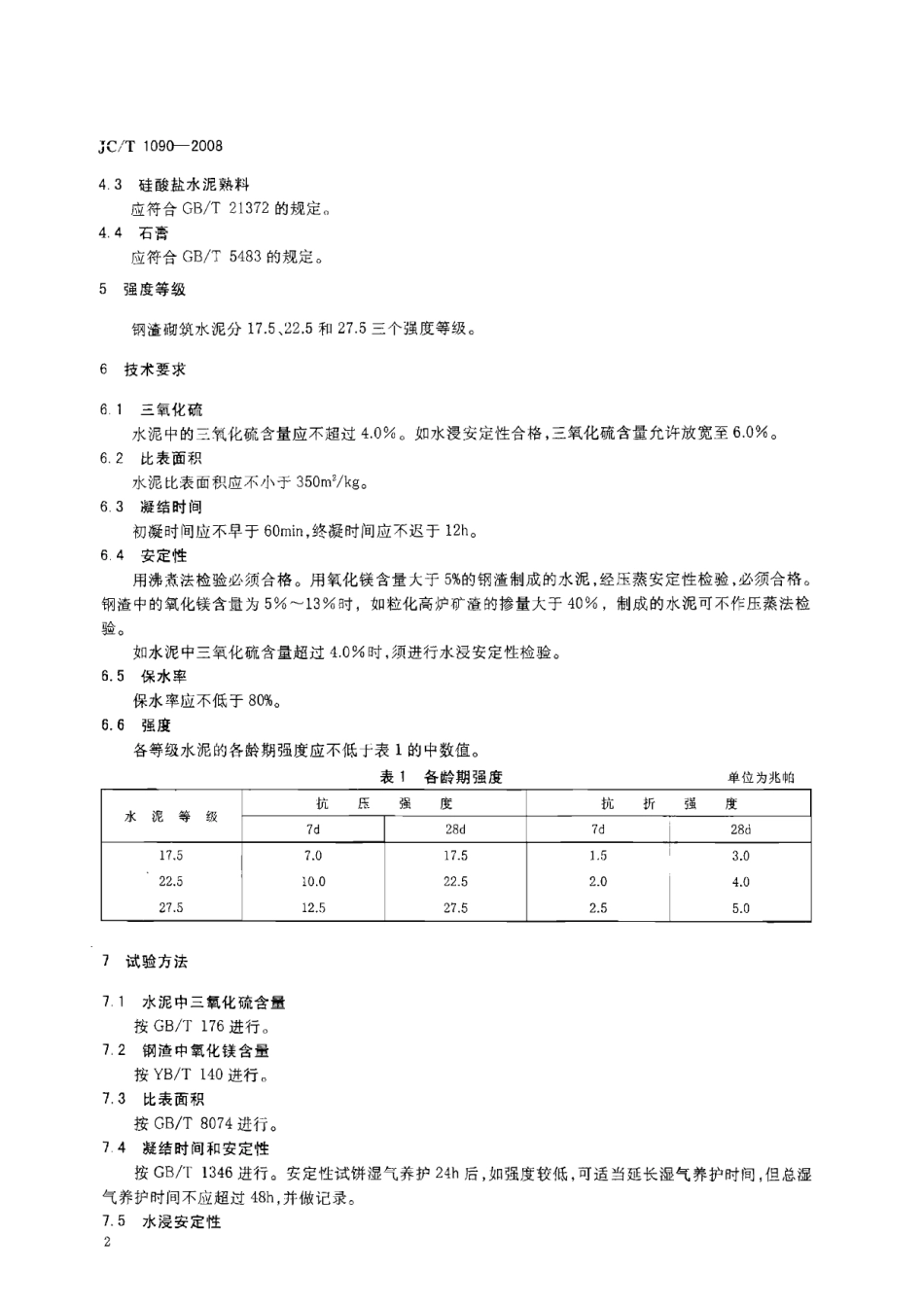

ICS备案号：24207—2008中华人民共和国建材行业标准JC/T1090—2008代替YB4099-1996JC钢渣砌筑水泥Steelslagmasonrycement2008-06-16发布2008-12-01实施中华人民共和国国家发展和改革委员会发布JC/T1090—2008钢渣砌筑水泥本标准规定了钢渣砌筑水泥的术语和定义、组分与材料、强度等级、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于砌筑砂浆、抹面砂装_层混凝土等，不适用于结_凝土。规范性引用文件•成未本标准的条•本标作下列文件中的条款通f标?|的引修改单(不包括勘误的内#或版均y否可使用这些文件的最#版本/凡是f注日#的引用文件最新版本适用1方法(c|b/Tf76—1996,eqvIS中680:)l990)的粒化炉矿:定性试验Y法稠度用水1、凝结丨文件，其随后所有的:协议的各方研究是GB/T176水泥学GB/T203用54mGB/T750水办GB/T1346lm.9597:1989)GB/T24194泥4GB/T3183-—2]03GB/T5483膏和|GB/T8074GB9774水泥¥装月GB12573水泥%样:方法(GB/T:石膏■，叫v4SQ^587:1975):面积测定方法（勃氏法)(neqASjk\C204:1981)346-.2001，eqvISOCOroGB/T17671—199'水胶砂强度检验方法(IS◦法）（0B/T|L7671—19丨GB/T21372硅酸、*•料YB/T022用于水泥'的钢YB/T140水泥用钢&学分_法ISO679:1989)术语和定义卞列术语和定义适用于本标准。3.1钢淹蝴筑水泥steelslagmasonrycement以转炉钢渣或电炉钢渣、粒化高炉矿渣为主要成分，加入适量硅酸盐水泥熟料和石膏，经磨细制成的工作性较好的水硬性胶凝材料，称为钢渣砲筑水泥，代号为S*M。4组分与材料4.1钢渣应符合YB/T022的规定<4.2粒化高炉矿渣应符合GB/T203的规定JC/T1090—20084.3硅酸盐水泥熟料应符合GB/T21372的规定。4.4石膏应符合GB/T5483的规定。5强度等级钢渣砌筑水泥分17.5、22.5和27.5三个强度等级。6技术要求6.1三氧化硫水泥中的三氧化硫含量应不超过4.0%。如水浸安定性合格，三氧化硫含量允许放宽至6.0%。6.2比表面积水泥比表面积应不小于350m2/kg。6.3凝结时间初凝时间应不早于60min，终凝时间应不迟于12h。6.4安定性用沸煮法检验必须合格。用氧化镁含量大于5%的钢潼制成的水泥，经压蒸安定性检验，必须合格。钢渣中的氧化镁含量为5%〜13%时，如粒化高炉矿渣的掺量大于40%，制成的水泥可不作压蒸法检验。如水泥中三氧化硫含量超过4.0%时，须进行水浸安定性检验。6.5保水率保水率应不低于80%。6.6强度各等级水泥的各龄期强度应不低于表1的中数值。表彳各龄期强度单位为兆帕水泥等级抗压强度抗折强度...
