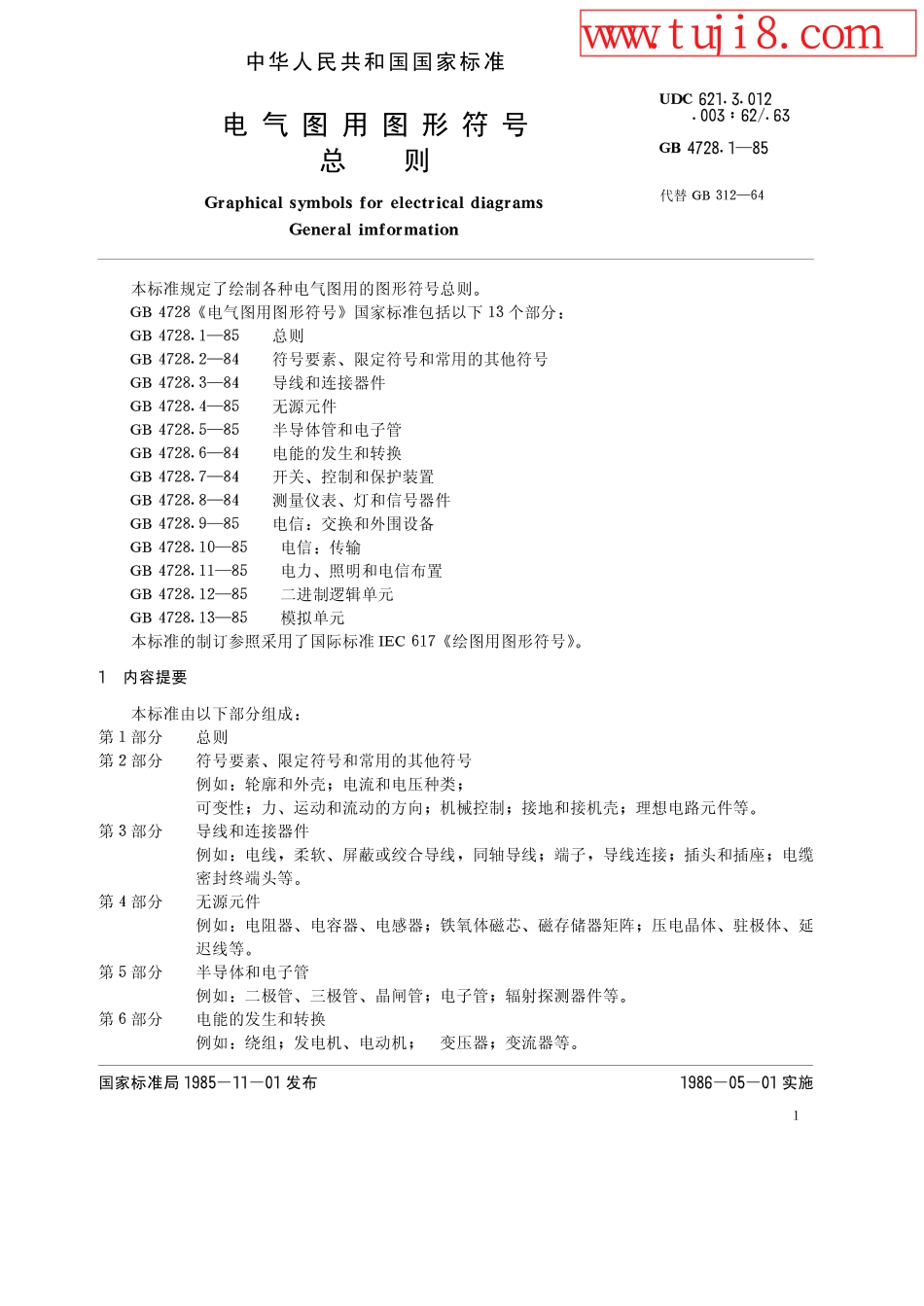

中华人民共和国国家标准电气图用图形符号总则代替本标准规定了绘制各种电气图用的图形符号总则电气图用图形符号国家标准包括以下个部分总则符号要素限定符号和常用的其他符号导线和连接器件无源元件半导体管和电子管电能的发生和转换开关控制和保护装置测量仪表灯和信号器件电信交换和外围设备电信传输电力照明和电信布置二进制逻辑单元模拟单元本标准的制订参照采用了国际标准绘图用图形符号内容提要本标准由以下部分组成第部分总则第部分符号要素限定符号和常用的其他符号例如轮廓和外壳电流和电压种类可变性力运动和流动的方向机械控制接地和接机壳理想电路元件等第部分导线和连接器件例如电线柔软屏蔽或绞合导线同轴导线端子导线连接插头和插座电缆密封终端头等第部分无源元件例如电阻器电容器电感器铁氧体磁芯磁存储器矩阵压电晶体驻极体延迟线等第部分半导体和电子管例如二极管三极管晶闸管电子管辐射探测器件等第部分电能的发生和转换例如绕组发电机电动机变压器变流器等国家标准局发布实施www.tuji8.com第部分开关控制和保护装置例如触点开关热敏开关接近开关接触开关开关装置和控制装置起动器有或无继电器测量继电器熔断器间隙避雷器等第部分测量仪表灯和信号器件例如指示积算和记录仪表热电偶遥测装置电钟位置和压力传感器灯喇叭和铃等第部分电信交换和外围设备例如交换系统选择器电话机电报和数据处理设备传真机换能器记录和播放等第部分电信传输例如通信电路天线无线电台单端口双端口或多端口波导管器件微波激射器激光器信号发生器变换器阈器件调制器解调器鉴别器集线器多路调制器脉冲编码调制频谱图光纤传输线路和器件等第部分电力照明和电信布置例如发电站和变电站网络音响和电视的电缆配电系统开关插座引出线电灯引出线安装符号等第部分二进制逻辑单元例如限定符号关联符号组合和时序单元如缓冲器驱动器和编码器运算器单元延时单元双稳单稳及非稳单元移位寄存器和计数器和存贮器等第部分模拟单元例如模拟和数字信号识别用的限定符号放大器的限定符号函数器坐标转换器电子开关等名词术语本标准各种图形符号的名词术语定义如下图形符号通常用于图样或其他文件以表示一个设备或概念的图形标记或字符符号要素一种具有确定意义的简单图形必须同其他图形组合以构成一个设备或概念的完整符号例如灯丝栅极阳极管壳等符号要素组成电子管的符号符号要素组合使用时其布置可以同符号表示的设备的实际结构不一致一般符号用以表示一类产品和此类产...
