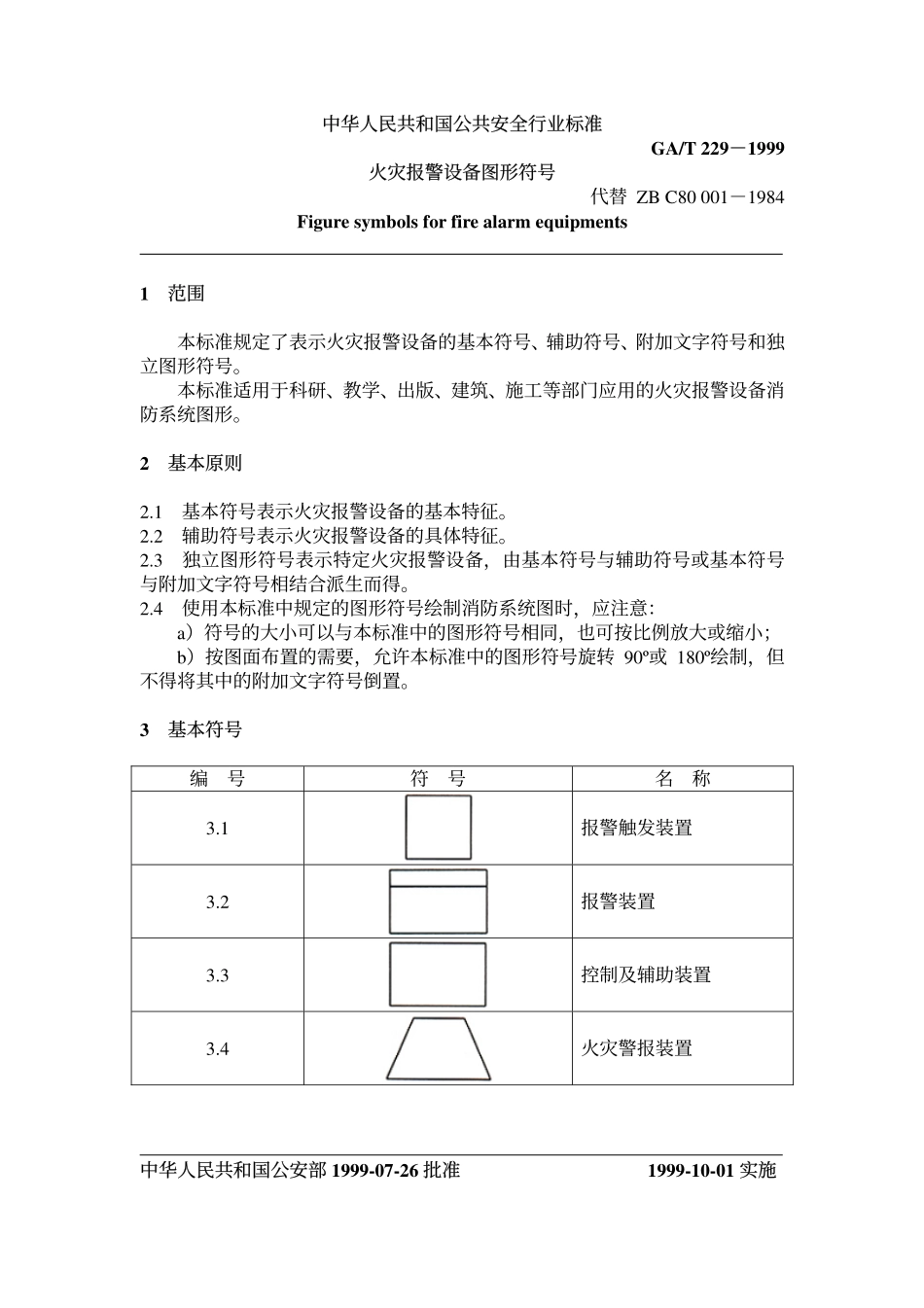

GA/T229－1999前言近年来，随着火灾探测器报警技术的发展，新型火灾报警设备不断出现，原标准ZBC80001—1984《火灾报警设备图形符号》已不能完全适应火灾报警设备图形符号编制的需要，给该类产品的科研、设计、监督管理及工程应用带来诸多不便。此次对原标准的修订中，参照采用ISO6790—1986《消防设备：消防设计图示符号规格》，在保留了原标准大部分内容的基础上，对原标准的结构进行了修改，内容进行了补充。修订后的标准包括范围、基本原则、基本符号、辅助符号、附加文字符号、独立图形符号六个部分。本标准自实施之日起，同时代替ZBC80001—1984。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准起草单位：公安部沈阳消防科学研究所。本标准主要起草人：王艳娥、杨波、张学军。本标准1984年首次发布，于1999年6月第一次修订。中华人民共和国公共安全行业标准GA/T229－1999火灾报警设备图形符号代替ZBC80001－1984Figuresymbolsforfirealarmequipments1范围本标准规定了表示火灾报警设备的基本符号、辅助符号、附加文字符号和独立图形符号。本标准适用于科研、教学、出版、建筑、施工等部门应用的火灾报警设备消防系统图形。2基本原则2.1基本符号表示火灾报警设备的基本特征。2.2辅助符号表示火灾报警设备的具体特征。2.3独立图形符号表示特定火灾报警设备，由基本符号与辅助符号或基本符号与附加文字符号相结合派生而得。2.4使用本标准中规定的图形符号绘制消防系统图时，应注意：a）符号的大小可以与本标准中的图形符号相同，也可按比例放大或缩小；b）按图面布置的需要，允许本标准中的图形符号旋转90º或180º绘制，但不得将其中的附加文字符号倒置。3基本符号编号符号名称3.1报警触发装置3.2报警装置3.3控制及辅助装置3.4火灾警报装置中华人民共和国公安部1999-07-26批准1999-10-01实施GA/T229－19994辅助符号编号符号名称4.1温4.2烟4.3光4.4可燃气体4.5手动启动4.6电铃4.7发声器4.8扬声器4.9照明信号4.10指示灯4.11水流指示4.12电话插孔5附加文字符号编号符号名称5.1W感温火灾探测器5.2WD定温火灾探测器GA/T229－1999编号符号名称5.3WC差温火灾探测器5.4WO差定温火灾探测器5.5Y感烟火灾探测器5.6YL离子感烟火灾探测器5.7YG光电感烟火灾探测器5.8YX吸气型感烟火灾探测器5.9YD独立式感烟火灾探测器5.10YH线型光束感烟火灾探测器5.11G感光火灾探测器5.12GH红外火焰探测器5.13GZ紫外火焰...
