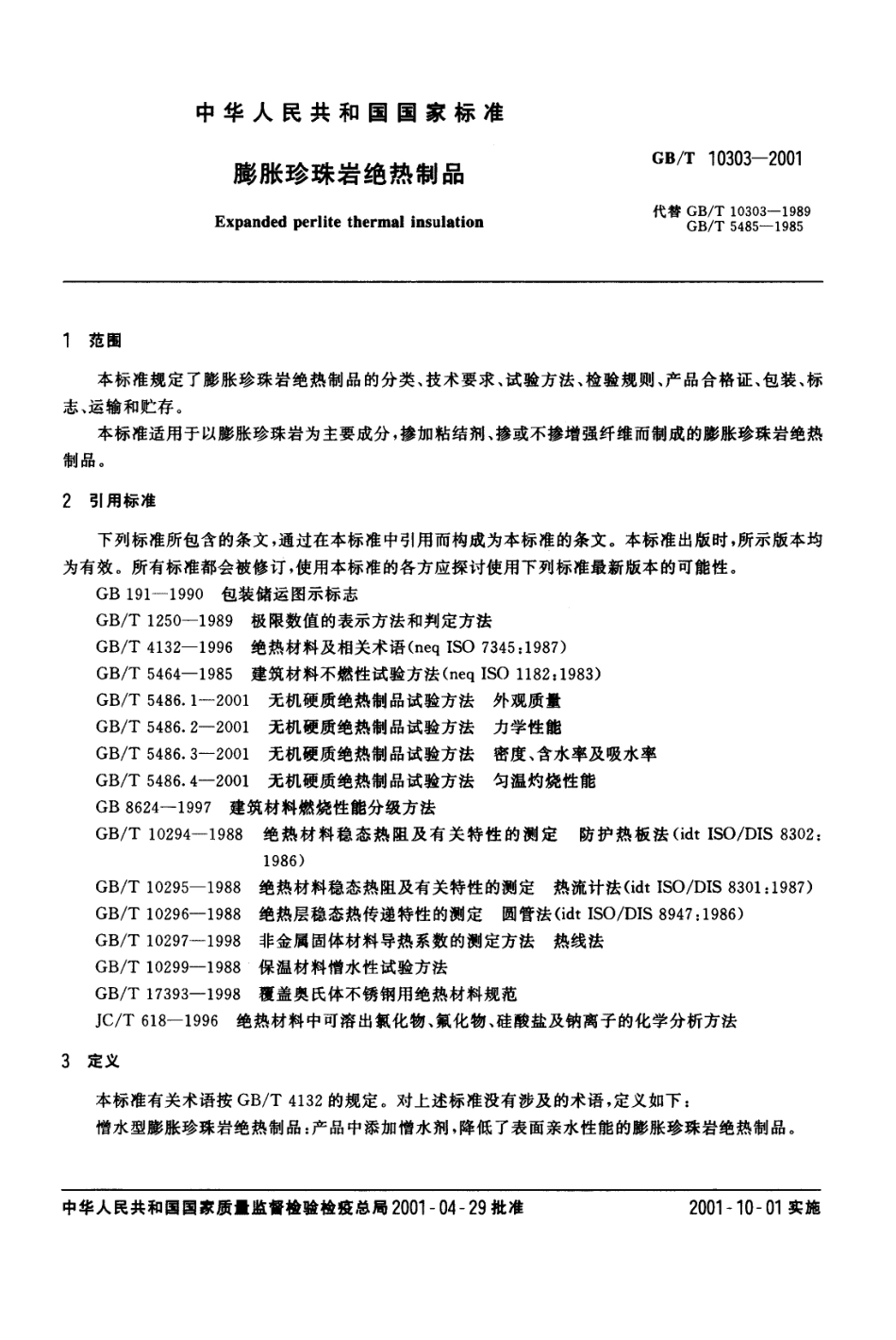

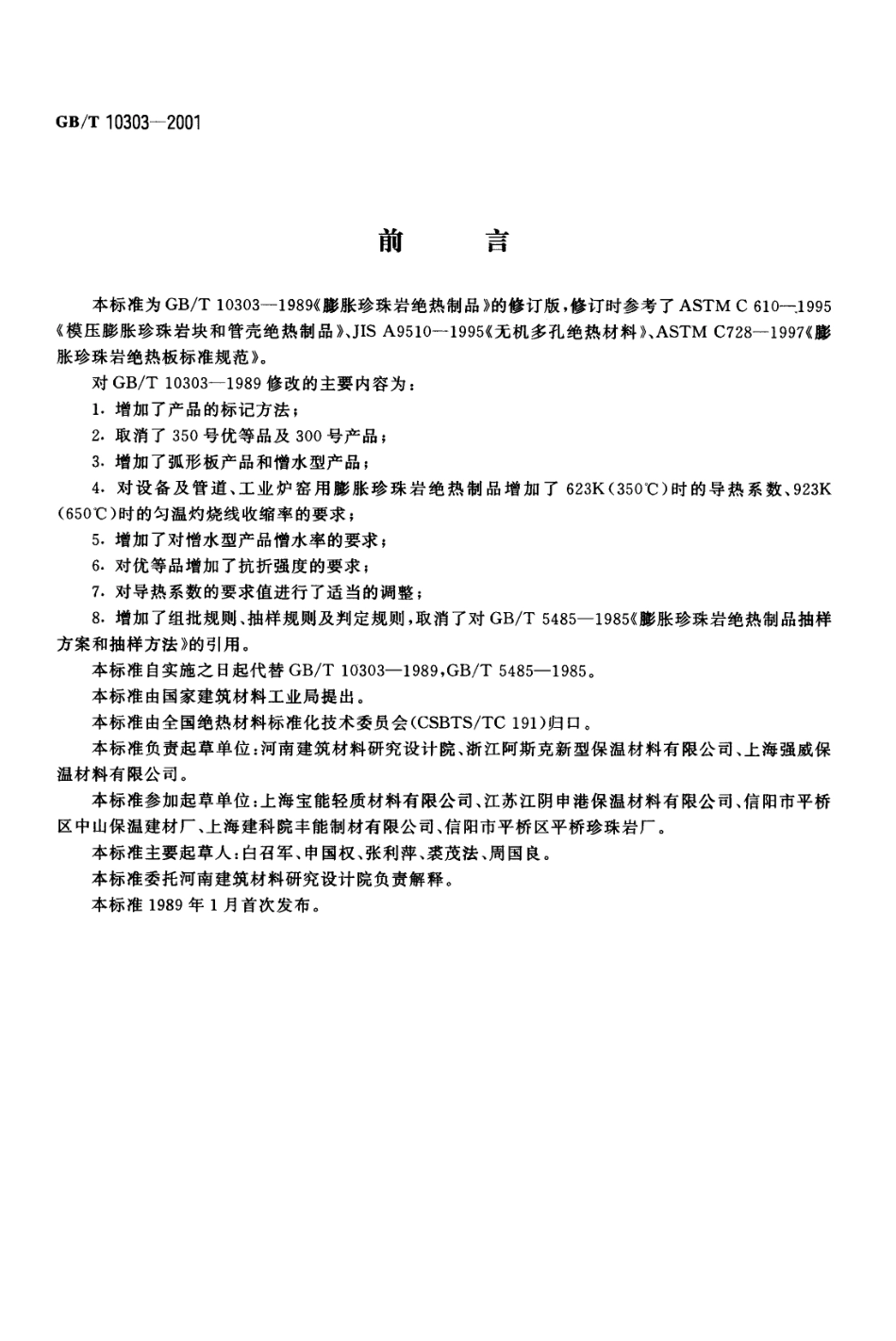

GB/T10303—2001前言本标准为GB/T10303—1989《膨胀珍珠岩绝热制品》的修订版，修订时参考了ASTMC610—.1995《模压膨胀珍珠岩块和管壳绝热制品》、JISA9510—1995《无机多孔绝热材料》、ASTMC728—1997《膨胀珍珠岩绝热板标准规范》。对GB/T10303—1989修改的主要内容为：1-增加了产品的标记方法；2.取消了350号优等品及300号产品；3-增加了弧形板产品和憎水型产品；4.对设备及管道、工业炉窑用膨胀珍珠岩绝热制品增加了623K(35(TC)时的导热系数、923K(65CTC)时的勻温灼烧线收缩率的要求；5.增加了对憎水型产品憎水率的要求；6.对优等品增加了抗折强度的要求；7.对导热系数的要求值进行了适当的调整；8-增加了组批规则、抽样规则及判定规则，取消了对GB/T5485—1985《膨胀珍珠岩绝热制品抽样方案和抽样方法》的引用。本标准自实施之日起代替GB/T10303—1989,GB/T5485—1985。本标准由国家建筑材料工业局提出。本标准由全国绝热材料标准化技术委员会(CSBTS/TC191)归口。本标准负责起草单位:河南建筑材料研究设计院、浙江阿斯克新型保温材料有限公司、上海强威保温材料有限公司。本标准参加起草单位:上海宝能轻质材料有限公司、江苏江阴申港保温材料有限公司、信阳市平桥区中山保温建材厂、上海建科院丰能制材有限公司、信阳市平桥区平桥珍珠岩厂。本标准主要起草人：白召军、申国权、张利萍、裘茂法、周国良。本标准委托河南建筑材料研究设计院负责解释。本标准1989年1月首次发布。中华人民共和国国家标准膨胀珍珠岩绝热制品GB/T10303-2001„..代替GB/T10303-1989Expandedi^rhtethermalinsulationGB/T5485—19851范围本标准规定了膨胀珍珠岩绝热制品的分类、技术要求、试验方法、检验规则、产品合格证、包装、标志、运输和贮存。本标准适用于以膨胀珍珠岩为主要成分，掺加粘结剂、掺或不掺增强纤维而制成的膨胀珍珠岩绝热制品。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志GB/T1250-1989极限数值的表示方法和判定方法GB/T4132—1996绝热材料及相关术语(neqISO7345:1987)GB/T5464-1985建筑材料不燃性试验方法(neqISO1182:1983)GB/T5486.1—2001无机硬质绝热制品试验方法外观质量GB/T5486.2—2001无机硬质绝热制品试验方法力学性能GB/T5486.3—2001无机硬质绝热制品试验方法密度...
