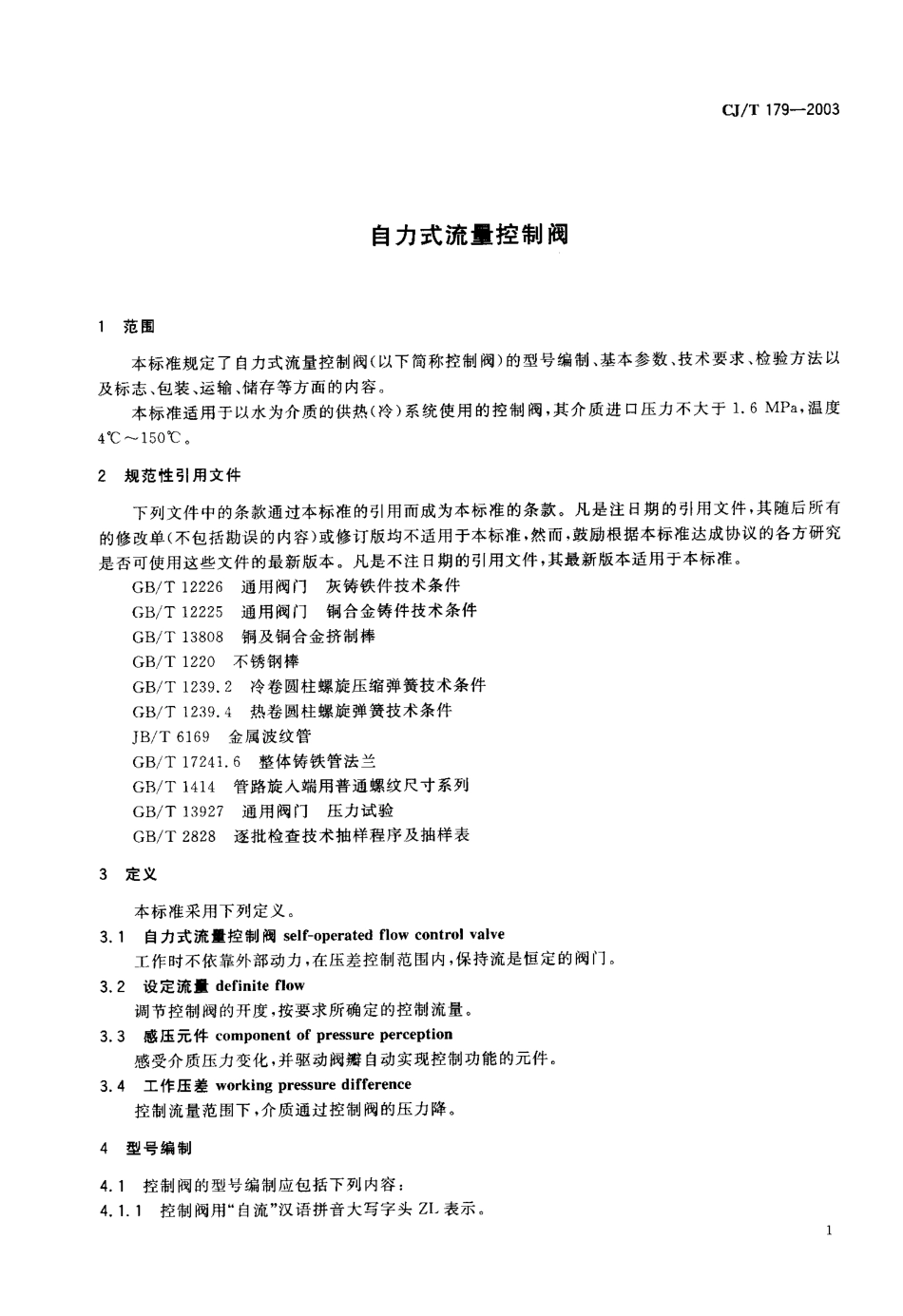

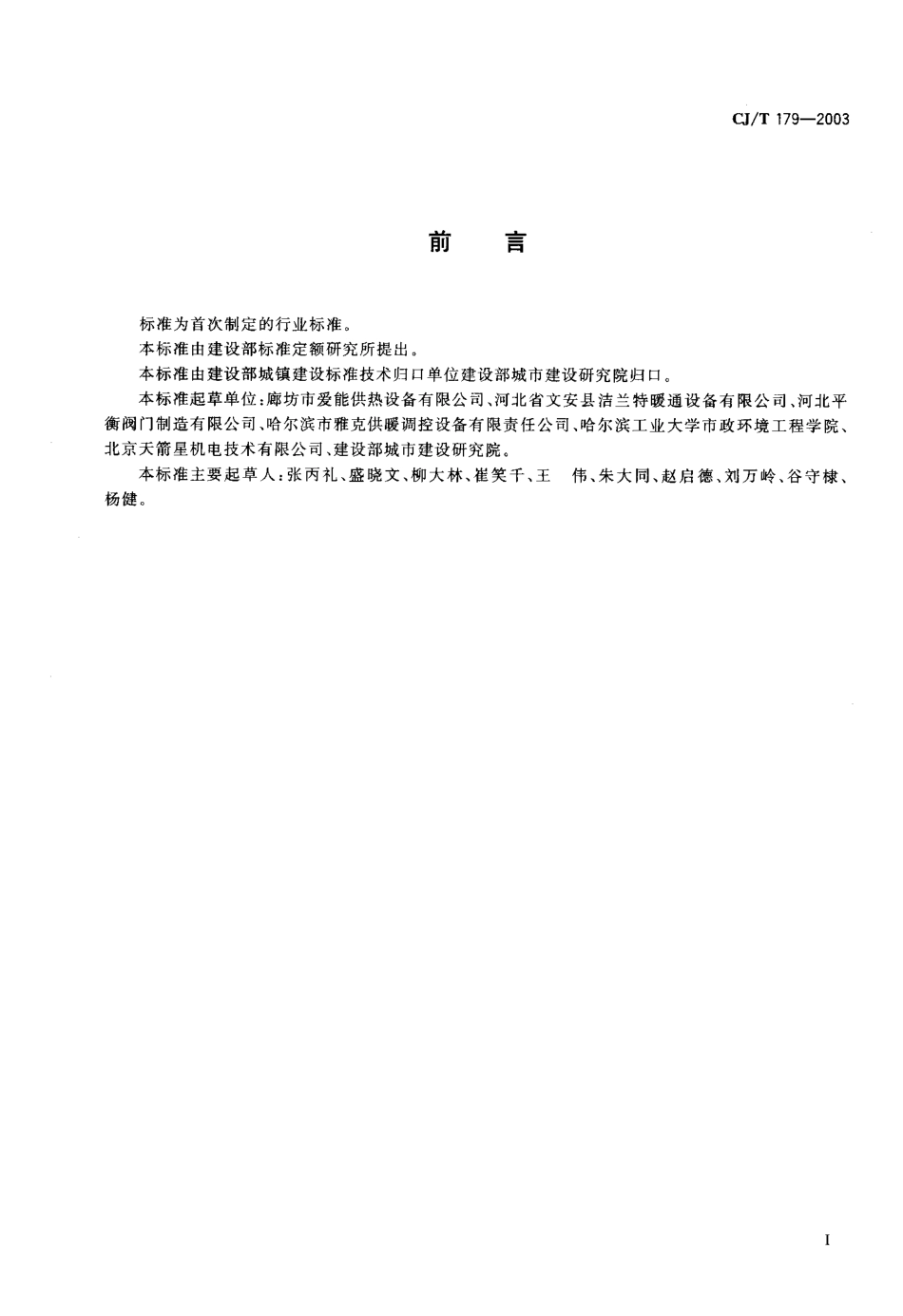

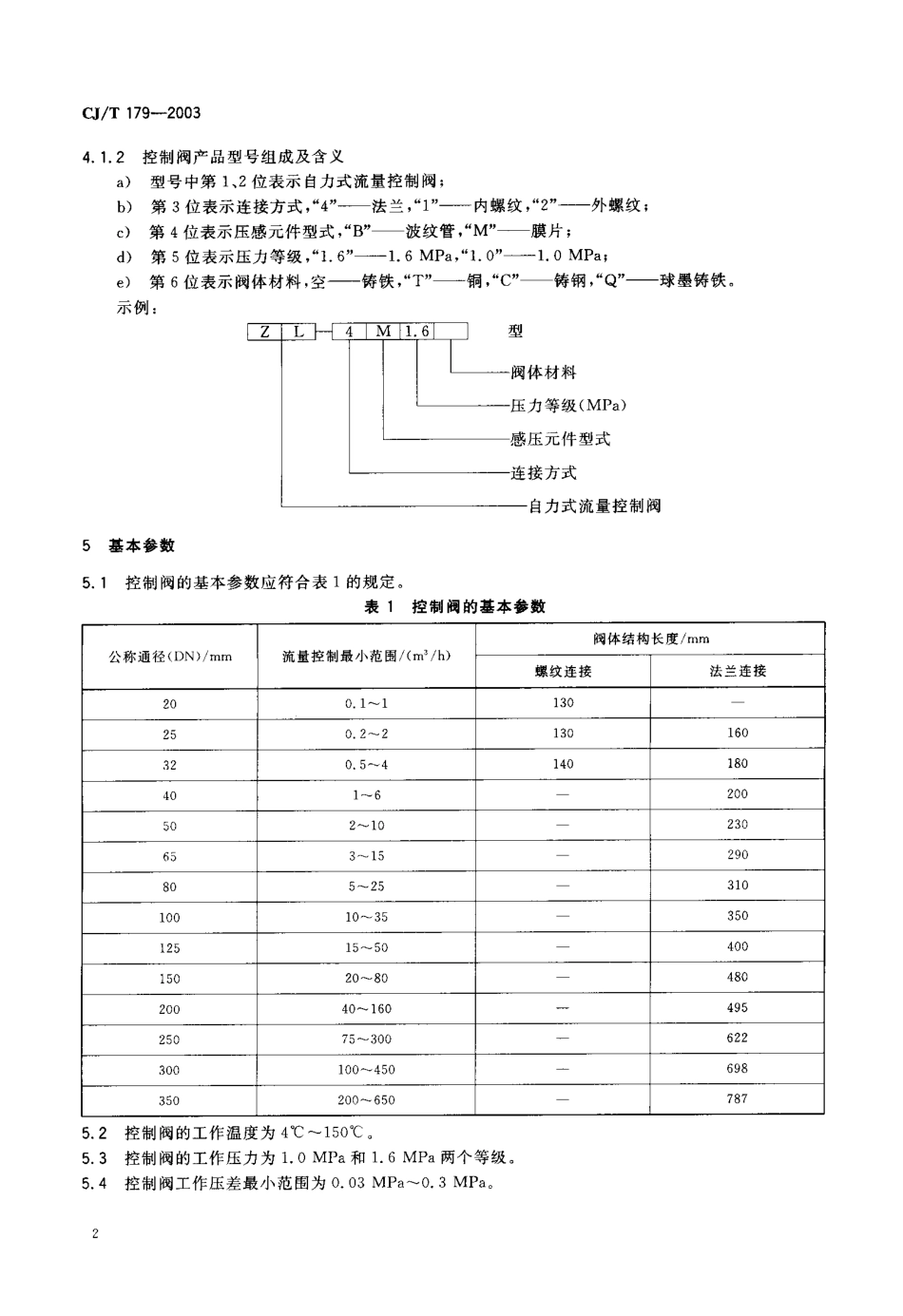

CJ/T179-2003曰曰门.曰‘.月U青标准为首次制定的行业标准本标准由建设部标准定额研究所提出。本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口。本标准起草单位:廊坊市爱能供热设备有限公司、河北省文安县洁兰特暖通设备有限公司、河北平衡阀门制造有限公司、哈尔滨市雅克供暖调控设备有限责任公司、哈尔滨工业大学市政环境工程学院、北京天箭星机电技术有限公司、建设部城市建设研究院。本标准主要起草人:张丙礼、盛晓文、柳大林、崔笑千、王伟、朱大同、赵启德、刘万岭、谷守棣、杨健。CJ/T179-2003自力式流量控制阀1范围本标准规定了自力式流量控制阀(以下简称控制阀)的型号编制、基本参数、技术要求、检验方法以及标志、包装、运输、储存等方面的内容。本标准适用于以水为介质的供热(冷)系统使用的控制阀，其介质进口压力不大于1.6MPa,温度4'C-150r。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T12226通用阀门灰铸铁件技术条件GB/T12225通用阀门铜合金铸件技术条件GB/T13808铜及铜合金挤制棒GB/T1220不锈钢棒GB/T1239.2冷卷圆柱螺旋压缩弹簧技术条件GB/T1239.4热卷圆柱螺旋弹簧技术条件JB/T6169金属波纹管GB/T17241.6整体铸铁管法兰GB/T1414管路旋人端用普通螺纹尺寸系列GB/T13927通用阀门压力试验GB/T2828逐批检查技术抽样程序及抽样表3定义本标准采用下列定义3.1自力式流量控制阀self-operatedflowcontrolvalve工作时不依靠外部动力，在压差控制范围内，保持流是恒定的阀门。3.2设定流里definiteflow调节控制阀的开度，按要求所确定的控制流量。3.3感压元件componentofpressureperception感受介质压力变化，并驱动阀瓣自动实现控制功能的元件。3.4工作压差workingpressuredifference控制流量范围下，介质通过控制阀的压力降。4型号编制4.1控制阀的型号编制应包括下列内容:4.1.1控制阀用“白流”汉语拼音大写字头zi表示曰/T179-20034.1.2控制阀产品型号组成及含义a)型号中第1,2位表示自力式流量控制阀;b)第3位表示连接方式，,.4—法兰，,.1—内螺纹，"80—外螺纹;c)第4位表示压感元件型式，"B—波纹管，+M"—膜片;d)第5位表示压力等级，"1.V-1.6MPa,"1.V-1.0MPa;e)第6位表示阀体...
