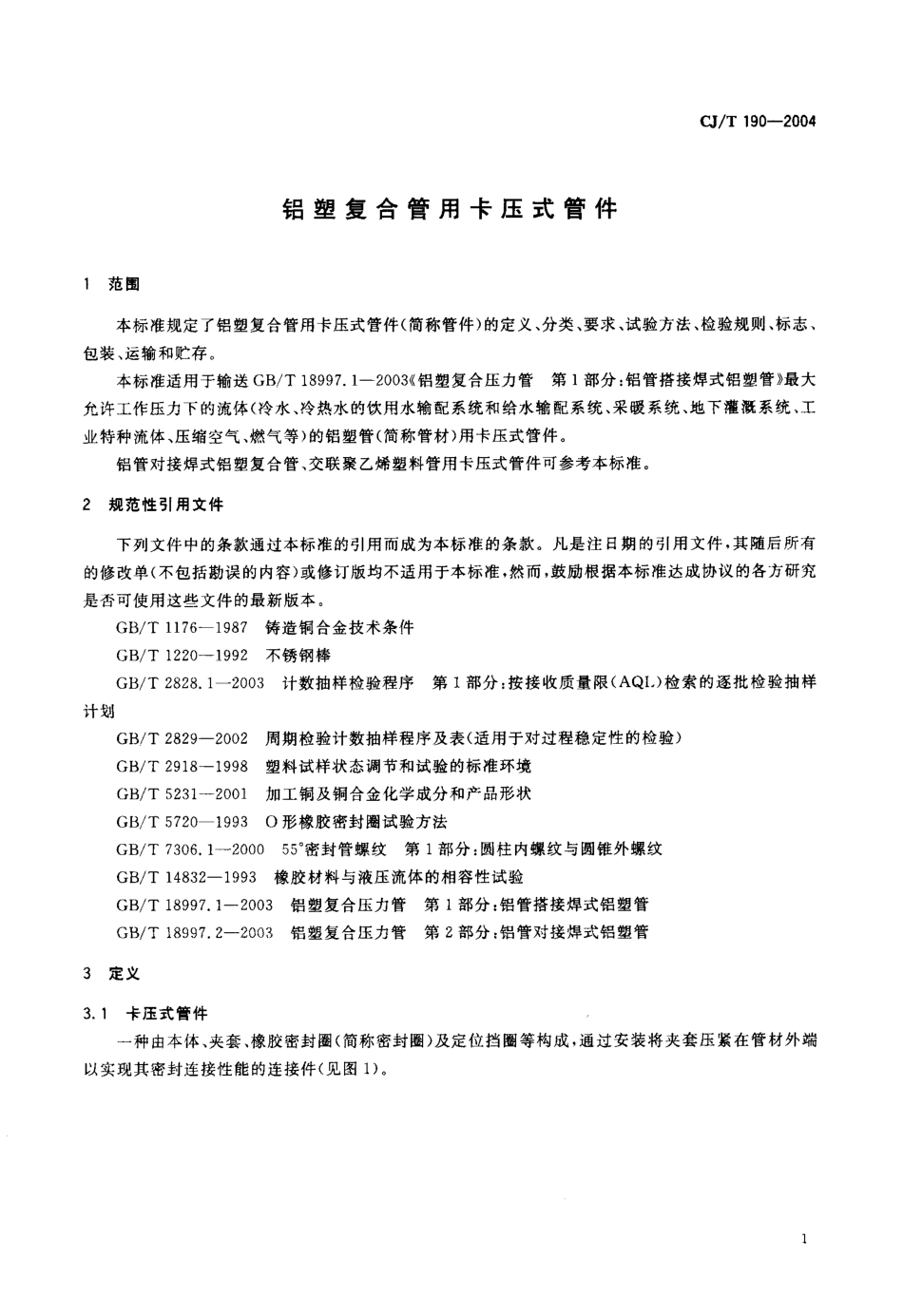

口/T190-2004前言本标准参照国家标准GB/T18997.1-2003《铝塑复合压力管第1部分:铝管搭接焊式铝塑管》中对管件的技术要求和试验要求为依据而编写。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准由广东省佛山市日丰企业有限公司负责起草。本标准主要起草人:李白千、冯小兵、张力平、古思渊、陈兆恒。口/T190-2004铝塑复合管用卡压式管件范围本标准规定了铝塑复合管用卡压式管件(简称管件)的定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于输送GB/T18997.1-2003((铝塑复合压力管第1部分:铝管搭接焊式铝塑管》最大允许工作压力下的流体(冷水、冷热水的饮用水输配系统和给水输配系统、采暖系统、地下灌溉系统、工业特种流体、压缩空气、燃气等)的铝塑管(简称管材)用卡压式管件。铝管对接焊式铝塑复合管、交联聚乙烯塑料管用卡压式管件可参考本标准。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。GB/T1176-1987铸造铜合金技术条件GB/T1220-1992不锈钢棒GB/T2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQI)检索的逐批检验抽样计划GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T2918-1998塑料试样状态调节和试验的标准环境GB/T5231-2001加工铜及铜合金化学成分和产品形状GB/T5720-19930形橡胶密封圈试验方法GB/T7306.1-2000550密封管螺纹第1部分:圆柱内螺纹与圆锥外螺纹GB/T14832-1993橡胶材料与液压流体的相容性试验GB/T18997.1-2003铝塑复合压力管第1部分:铝管搭接焊式铝塑管GB/丁18997.2-2003铝塑复合压力管第2部分:铝管对接焊式铝塑管3定义3.1卡压式管件一种由本体、夹套、橡胶密封圈(简称密封圈)及定位挡圈等构成，通过安装将夹套压紧在管材外端以实现其密封连接性能的连接件(见图1)0CJ/T190-20041一一本体;2--一奏聋:密封圈;管材;5一一定位挡圈。圈1卡压式管件与管材连接半剖视图4分类标记4.1产品分类管件按外部型式分为:S型(直通),I型(弯头),T型(三通)。4.2产品标记口口X口X口一口本标准代号:CJ/T190第三连接端代号(没有三连接端的省略)第二连接端代号一第一连接端代号一管件型式代号:S,I或T注I:按左端、中端、右端顺序分别表示管件的第一、二、三...
