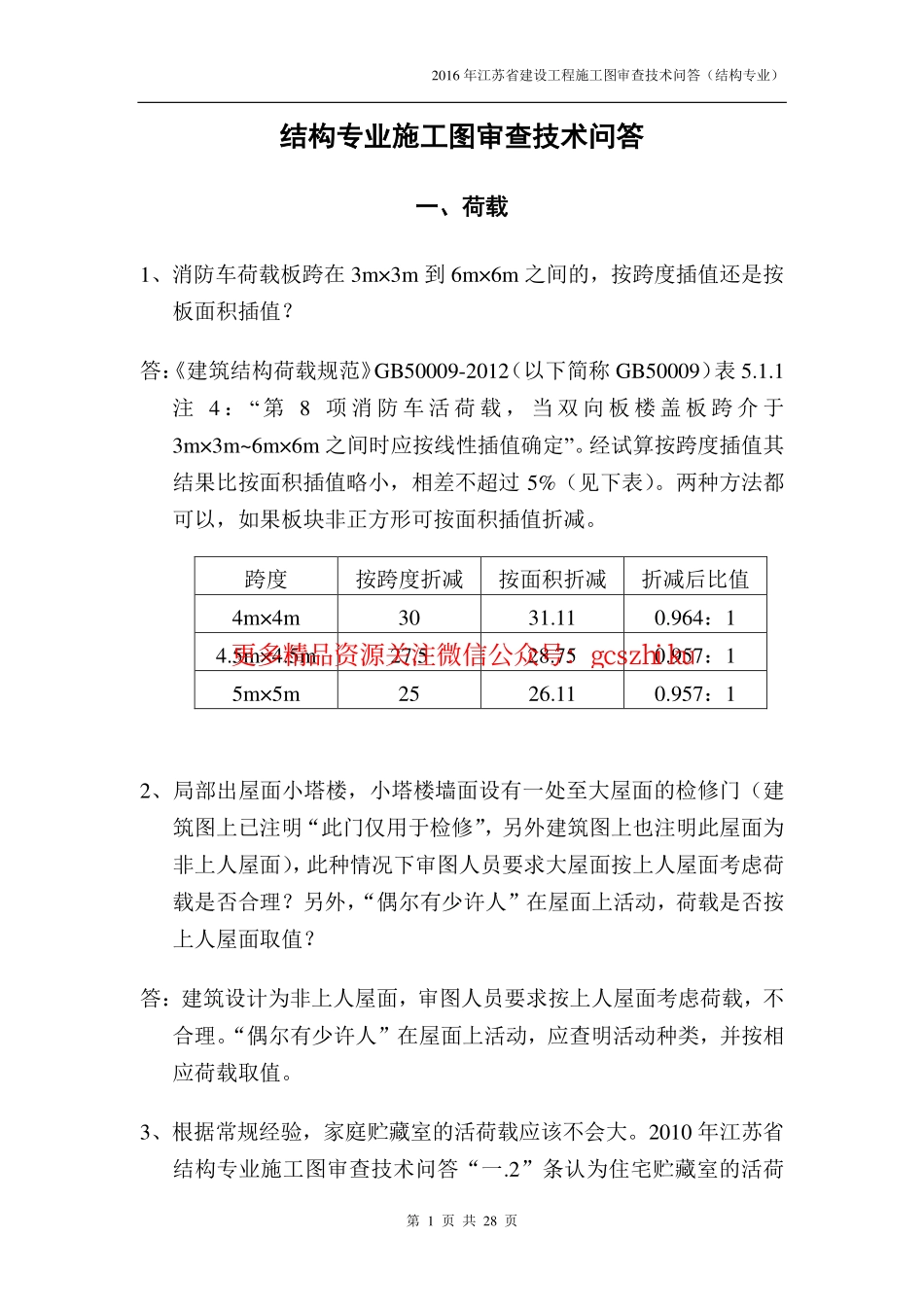

2016年江苏省建设工程施工图审查技术问答（结构专业）第1页共28页结构专业施工图审查技术问答一、荷载1、消防车荷载板跨在3m×3m到6m×6m之间的，按跨度插值还是按板面积插值？答：《建筑结构荷载规范》GB50009-2012（以下简称GB50009）表5.1.1注4：“第8项消防车活荷载，当双向板楼盖板跨介于3m×3m~6m×6m之间时应按线性插值确定”。经试算按跨度插值其结果比按面积插值略小，相差不超过5%（见下表）。两种方法都可以，如果板块非正方形可按面积插值折减。跨度按跨度折减按面积折减折减后比值4m×4m3031.110.964：14.5m×4.5m27.528.750.957：15m×5m2526.110.957：12、局部出屋面小塔楼，小塔楼墙面设有一处至大屋面的检修门（建筑图上已注明“此门仅用于检修”，另外建筑图上也注明此屋面为非上人屋面），此种情况下审图人员要求大屋面按上人屋面考虑荷载是否合理？另外，“偶尔有少许人”在屋面上活动，荷载是否按上人屋面取值？答：建筑设计为非上人屋面，审图人员要求按上人屋面考虑荷载，不合理。“偶尔有少许人”在屋面上活动，应查明活动种类，并按相应荷载取值。3、根据常规经验，家庭贮藏室的活荷载应该不会大。2010年江苏省结构专业施工图审查技术问答“一.2”条认为住宅贮藏室的活荷更多精品资源关注微信公众号：gcszhiku2016年江苏省建设工程施工图审查技术问答（结构专业）第2页共28页载可取“3.0~5.0”kN/m2，但2011年的省审查技术问答“一.7”条明确住宅贮藏室的活荷载取5.0kN/m2、不应减少。按5.0kN/m2取值是否偏严？答：GB50009表5.1.1中规定贮藏室活荷载为5.0kN/m2，对建筑功能是住宅、商场等未作分别，设计应执行该项要求。二、地基基础1、《预应力混凝土管桩基础技术规程》DGJ32/TJ109-2010（以下简称管桩规程）第3.3.1-3-6条规定，较厚的淤泥土层及高灵敏度的淤泥质土层等软土场地，不应采用管桩。请问：（1）较厚（深度）这个度如何控制？（2）淤泥土层中管桩的长径比如何控制？（3）淤泥土层较厚，管桩接头在淤泥土层中是否可行？答：（1）该规定主要考虑软土层较厚时，采用预制管桩会出现以下问题：挤土效应对周边环境存在不利影响；工程桩施工完成后土方开挖时，由于软土中桩周约束较差，工程桩易发生倾斜、断桩。软土场地采用预制管桩，必须采取措施。例如：对浅层场地进行加固，在桩顶位置形成“硬壳层”等。（2）管桩规程第3.3.2-2条对穿越一定厚度坚硬土层的管桩有长径比要求。《建筑桩基技术规范》JGJ94-2008（以...
