JGJT292-2012 建筑工程施工现场视频监控技术规范.pdf

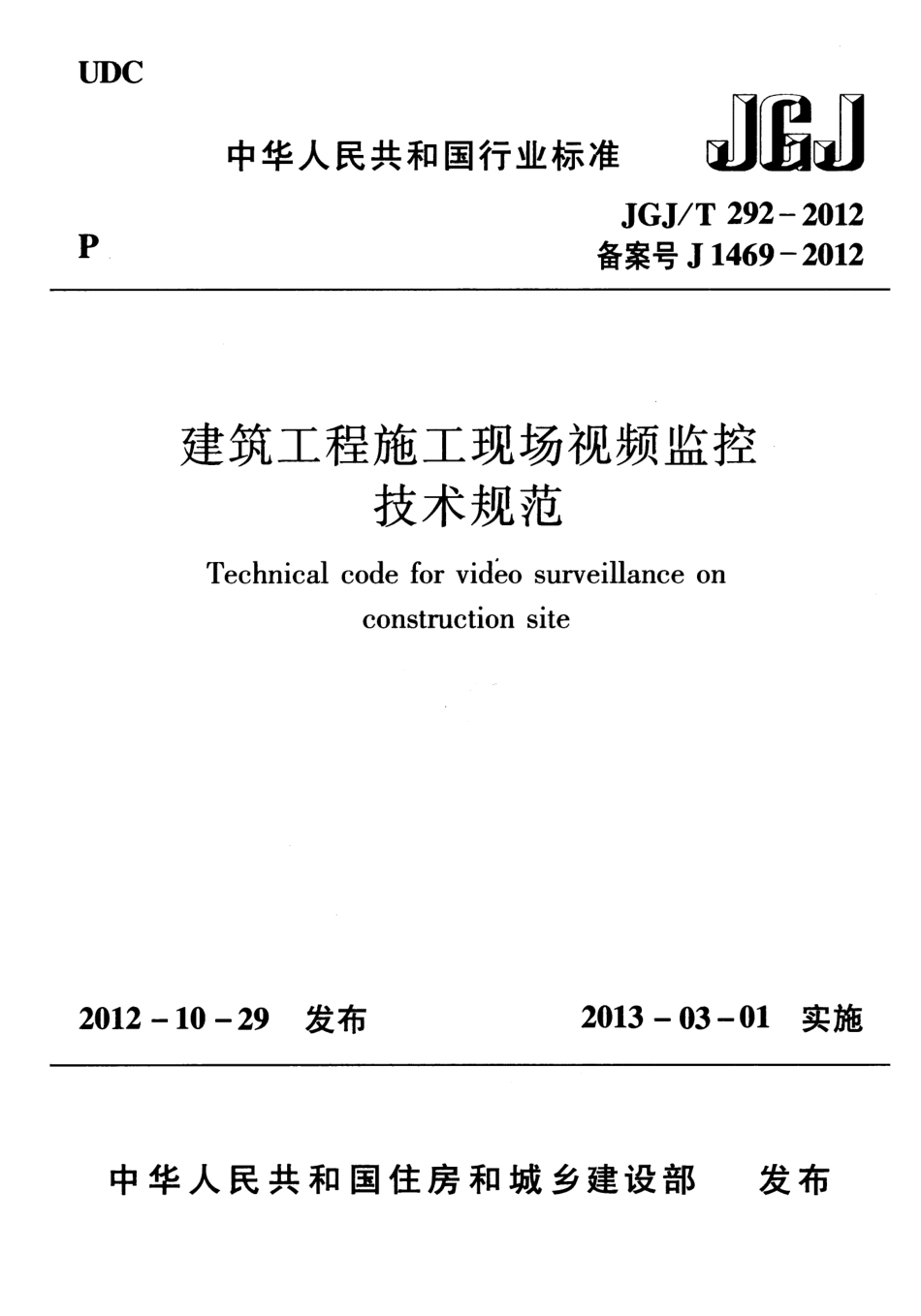

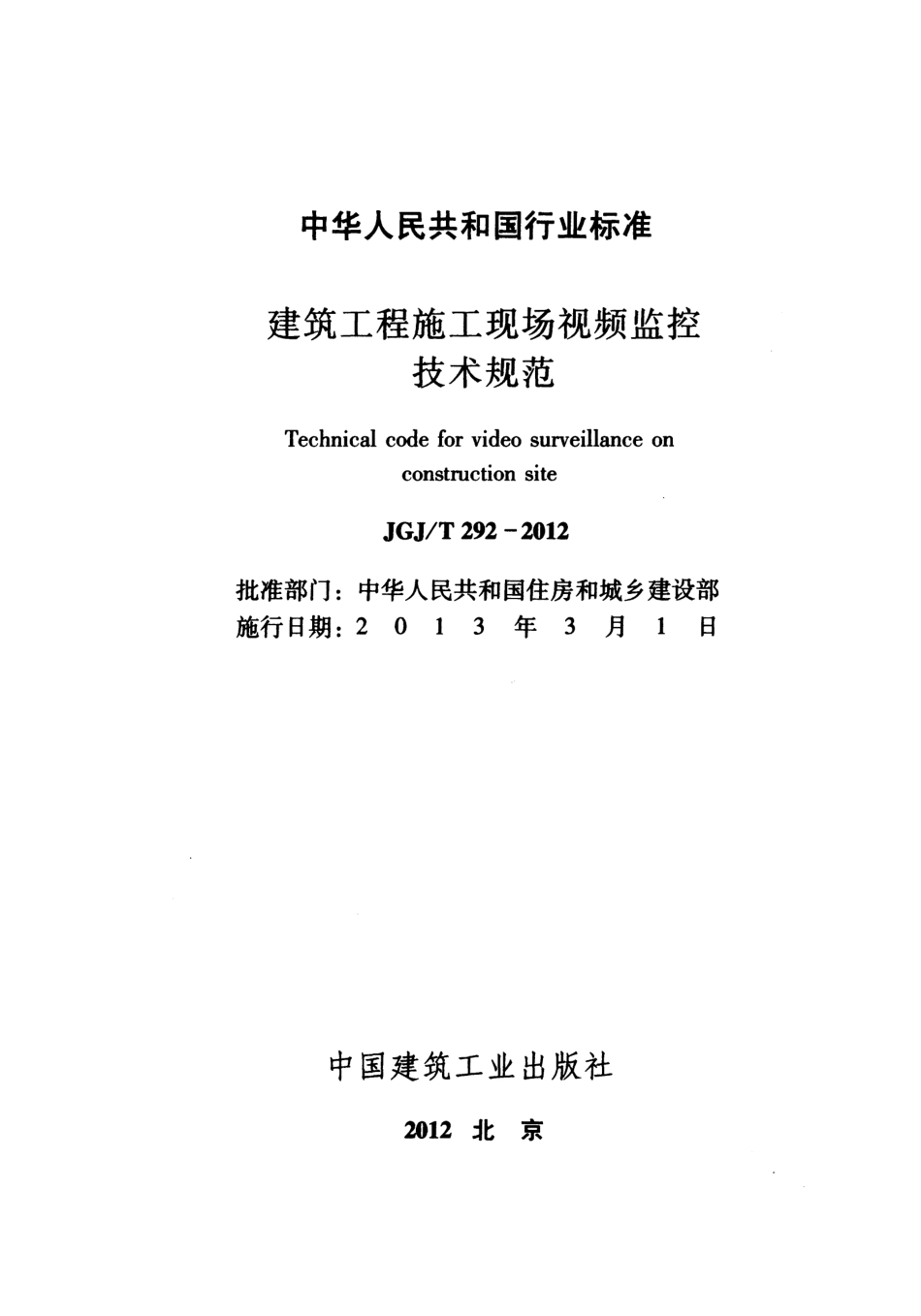

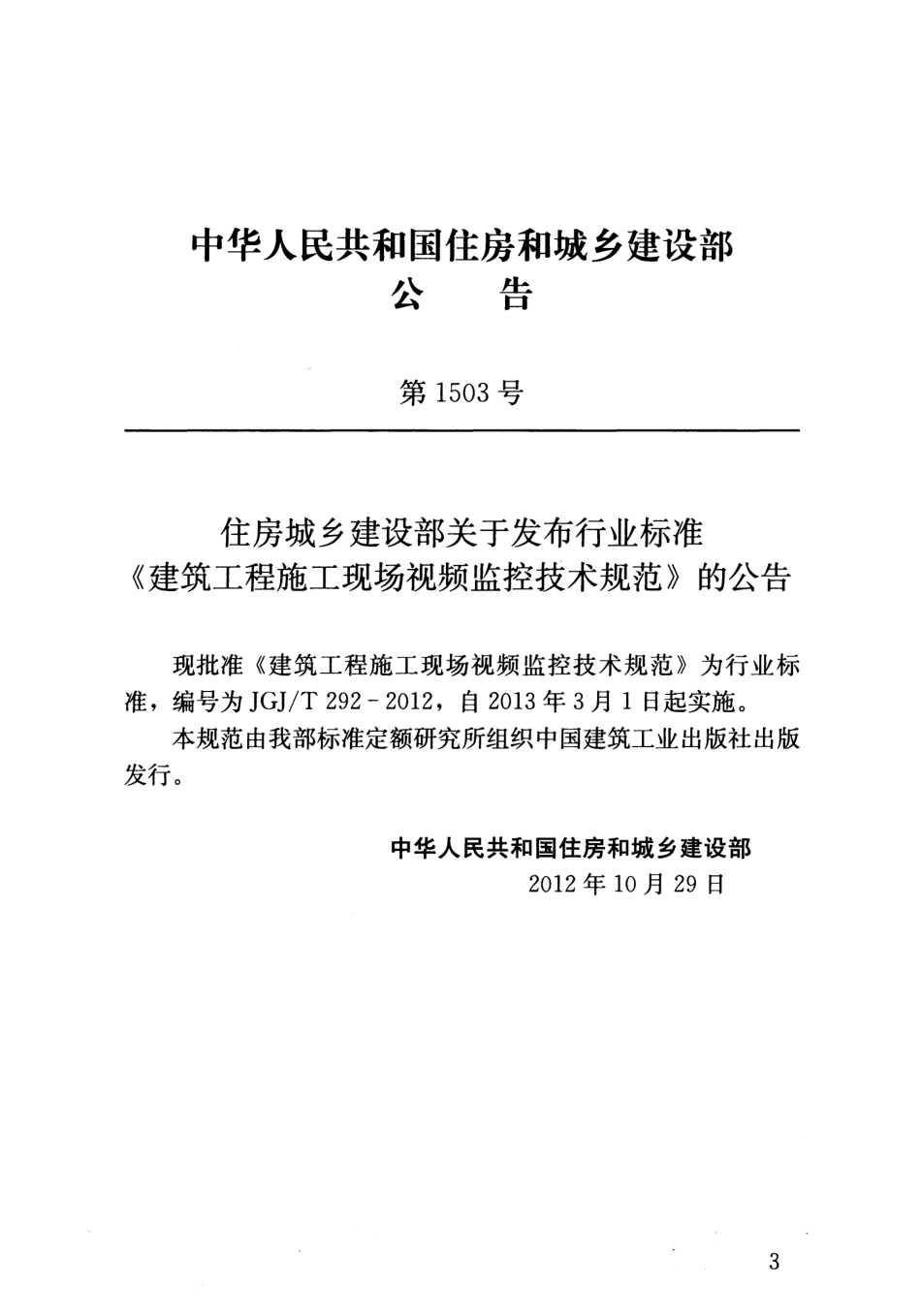

UDC P 中华人民共和国行业标准JGJ JGJ/T 292-2012 备案号J1469-2012 建筑工程施工现场视频监控技术规范Technical code for video surveillance on constructlOn sIte 2012-10-29 发布2013-03-01 实施中华人民共和国住房和城乡建设部发布w w w.w e b o o s.co m中华人民共和国行业标准建筑工程施工现场视频监控技术规范Technical code for video surveillance on construcbon slte JGJ/T 292-2012 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年3 月1 日中国建筑工业出版社2012北京w w w.w e b o o s.co m中华人民共和国住房和城乡建设部公告第1503号住房城乡建设部关于发布行业标准建筑工程施工现场视频监控技术规范的公告现批准建筑工程施工现场视频监控技术规范为行业标准，编号为JGJ/T2922012，自2013年3月1日起实施。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年10月29日3 w w w.w e b o o s.co m前当一口根据住房和城乡建设部关于印发(2010年工程建设标准规范制订、修订计划的通知)(建标2010J43号)的要求，规范编制组经过广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规范。本规范的主要技术内容是:1.总则;2.术语和缩略语;3.基本规定;4.捕影要求;5.传输要求;6.显示要求;7.系统验收;8.系统维护保养。本规范由住房和城乡建设部负责管理，由南通建筑工程总承包有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送南通建筑工程总承包有限公司(地址:江苏南通海门常乐镇中南大厦，邮编:226124)。本规范主编单位:南通建筑工程总承包有限公司本规范参编单位:中国建筑一局(集团)有限公司路桥集团国际建设股份有限公司北京建科研软件技术有限公司广联达软件股份有限公司神州数码网络(北京)有限公司本规范参加单位:中国建筑科学研究院北京华建互联科技发展有限公司温州建设集团有限公司上海源和系统集成有限公司本规范主要起草人员:陈小平张亦华曹仕雄高小俊任红武王雪莉王玉恒房华陈国增张志峰4 w w w.w e b o o s.co m鹏元洪士李杨瞌天景文蒋王晖红川春学晓张蒋郭春妹力富小咏杨邓毕员人查审要主范规本5 w w w.w e b o o s.co m目次1 总则.2 术语和缩略语.2.1 术语.2.2 缩略语.4 3 基本规定3.1 系统架构.3.2 系统要求.7 4 捕影要求.9 4.1 一般规定.9 4.2 主要设备的技术指标.9 4.3 技术要求.11 4.4 施工现场的部署要求.13 5 传输要求.15 5.1 一般规定5.2 有线信号传输5.3 无线信号传输.16 6 显示要求.18 6.1 一般规定.18 6.2 多路显示方式的组成.18 6.3 多路信息显示的要求.19 7 系统验收.23 8 系统维护保养.25 本规范用词说明.26 引用标准名录.27 附:条文说明.29 6 w w w.w e b o o s.co mContents 1 General Provisions.1 2 Terms and Abbreviations.2 2.1 Tenns.2 2.2 Abbreviations.4 3 Basic Requirements.7 3.1 System Architecture.7 3.2 System Requirements.7 4 Capture Requirements.9 4.1 General Requirements.9 4.2 Technical lndex of Main Equipment.9 4.3 Technic咀1Requirements 11 4.4 Deployment Requirements of Construction Site .13 5 Transmission Requirements.15 5.1 General Requirements.15 5.2 Cable Signal Transmission.15 5.3 Wireless Signal Transmission.16 6 Display Requirements.18 6.1 General Requirements.18 6.2 Composition of Multichannel Display Mode.18 6.3 Requirements of Multichannel Display Mode.19 7 System Acceptance.23 8 System Maintenance.25 Explanation of Wording in This Code.26 List of Quoted Standards .27 Addition:Explanation of Provisions.29 7 w w w.w e b o o s.co m1总则1.0.1 为规范建筑工程施工现场视频监控系统的设计、安装、验收和维护保养，加强对建筑工程施工现场的监管，规范施工现场的作业行为，促进文明施工，提高管理水平，制定本规范。1.O.2本规范适用于建筑工程施工现场视频监控系统的设计、安装、验收及维护保养。1.O.3 建筑工程施工现场视频监控系统的设计、安装、验收及维护保养，除应符合本规范外，尚应符合国家现行有关标准的规定。1 w w w.w e b o o s.co m2 术语和缩略语2.1术语2.1.1 视频服务器video server 一种对视音频数据进行压缩、存储及处理的专用嵌入式设备。视频服务器采用MPEG4或MPEG2等压缩格式，在满足技术指标的前提下对视音频数据进行压缩编码，以满足存储和传输的要求。2.1.2 带宽band width 在固定的时间内可传输的数据量，即在传输管道中可以传输数据的能力。2.1.3 网络延时network latency 报文在传输介质中传输所用的时间，即从报文开始进人网络到它开始离开网络之间的时间。2.1.4球机spherical video camera 一种组合了一体化摄像机、电动云台、球罩和解码器的摄像设备，可以在控制端发送控制信号实现摄像机上下左右转动和镜头缩放。2.1.5 模拟摄像机analog video camera 一种可以将视频信号采集元件采集的模拟视频信号转换成数字信号进行信号传输显示，并可通过编码器进行压缩编码和图像信号存储的摄像机。2.1.6 网络摄像机IP video camera 一种将传送来视频信号数字化后由高效压缩芯片压缩，网络用户可以使用监控软件观看远程视频图像，或根据授权控制摄像机云台镜头操作的摄像机。2.1.7 硬盘录像机digital video recorder 2 w w w.w e b o o s.co m利用标准接口的数字存储介质，采用数字压缩算法，实现视音频信息的数字记录、监视与回放的视频设备。2.1.8 网络视频录像机network video recorder 一种对网络摄像机采集、压缩编码后传输的视频信号进行管理和存储的网络硬盘录像机。2.1.9 路由器router 连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号。2.1.10 防火墙firewall 用来分割网域、过滤传送和接收资料，防止外网用户以非法手段进入内网、访问内网资源，保护内网操作环境的网络设备。2.1.11 交换机switch 一种基于硬件/网卡地址识别，能完成封装转发数据包功能的交换级、控制和信令以及其他功能单元的网络设备。2.1.12 视频显示设备video display unit 能够将视频信号展示在显示载体上的设备。2.1.13 图像控制器graphic controller 可以处理控制室中的所有可显示数据信号源，并将这些信号源处理成可在任意阵列的物理显示单元组成的单一逻辑显示墙上，并以任意开窗的方式移动、放大、缩小，预置显示方式及位置的专用设备。2.1.14 视频矩阵切换器video matrix switch 通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置。2.1.15 数字解码器digital decoder 能够对按照特定格式压缩的数字信号进行解压缩的解码设备。2.1.16 流明lumen 光通量的单位。即发光强度为1坎德拉(cd)的点光源，在单位立体角(1球面度)内发出的光通量为1流明，英文缩写3 w w w.w e b o o s.co m为1m。2.1.17信噪比signa1 to noise ratio 在规定的条件下，传输信道特定点上的有用功率与和它同时存在的噪声功率之比，通常以分贝表示。2.2缩略语3G一二第三代移动通信技术Third Generation;ADSL一一非对称数字用户环路Asymmetric Digita1 Sub scriber Line;AP-访问接人，点Access Point;ARP-一地址解析协议AddressReso1ution Protoco1;BNC-刺刀螺母连接器Bayonet Nut Connector;CIF一标准化图像格式Common Intermediate Format;CPU 中央处理器Centra1 Processing Unit;DDR 双倍速率同步动态随机存储器Doub1e Data Rate;DDoS一二分布式拒绝服务Distributed Denia1 of Service;DLP一一数字光处理Digita1 Light Procession;DoS 拒绝服务Denia1 of Service;DRAM 动态随机存储器Dynamic Random Access Mem-ory;DVI-一数字视频接口Digita1 Visua1 Interface;HDMI 高清晰度多媒体接口High Definition Multimedia Interface;HTTP-超文本传输协议Hyper Text Transfer Protoco1;HTTPS 以安全为目标的超文本传输协议通道Hypertext Transfer Protoco1 over Secure Socket Layer;4 IEEE-一美国电气及电子工程师协会Institute of E1ectri ca1 and E1ectronics Engineers;IP 因特网互联协议Internet Protoco1;w w w.w e b o o s.co mIPSec一一互联网协议安全d性Internet Protocol Securi ty;IR 红外线Infrared Ray;L2TP一第二次隧道协议Layer 2 Tunneling Protocol;M-J PEG-运动静止图像(或逐帧)压缩技术Motion-J oin Photographic Experts Group;MPEG-4 动态图像专家组标准Moving Pictures Experts Group-4 Standard;MTBF一一平均无故障时间Mean Time Between Failure;NAT-网络地址转换Network Address Translation;NTSC 国家电视标准委员会National Television System Committee;PAL-逐行倒相Phase Alternating Line;POE 基于局域网的供电Power Over Ethernet;QCIF 四分之一通用中间格式Quarter Common Inte
