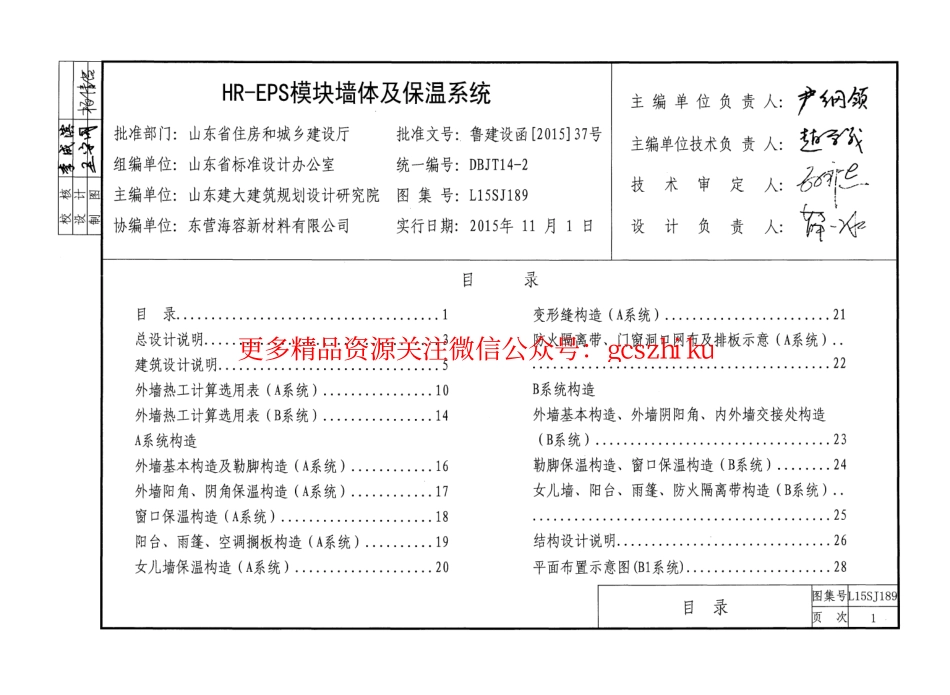

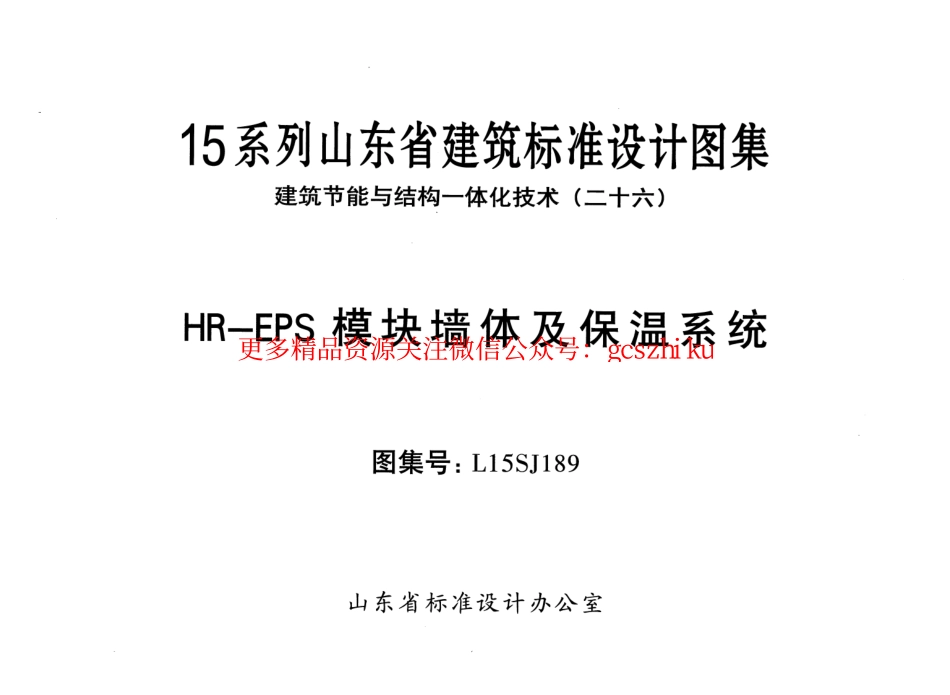

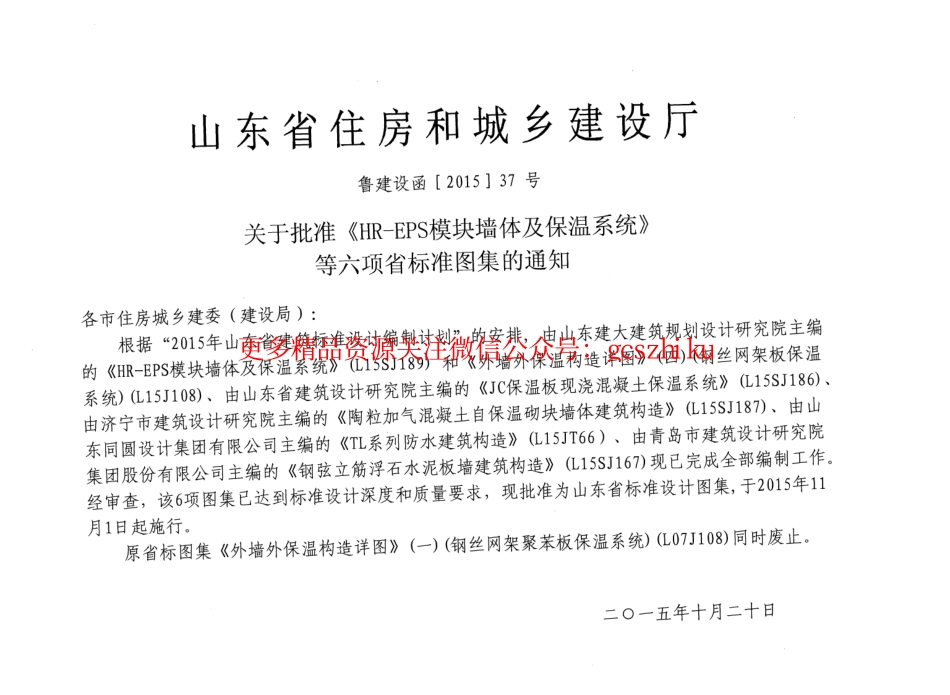

15系列山东省建筑标准设计图集建筑节能与结构一体化技术（二十六）HR-EPS模块墙体及保温系统图集号：L15SJ189山东省标准设计办公室更多精品资源关注微信公众号：gcszhiku山东省住房和城乡建设厅鲁建设函［2015]37号关于批准《HR-EPS模块墙体及保温系统》等六项省标准图集的通知各市住房城乡建委（建设局）·根据＂2015年山东省建筑标准设计编制计划”的安排，由山东建大建筑规划设计研究院主编的（（HR一EPS模块墙体及保温系统》（Ll5SJ189）和《外墙外保温构造详图》（四）（钢丝网架板保温系统）川1由济宁市建筑设计研究院主编的《陶粒力口气j昆凝土自保温砌块墙体建琉构止廷》（L15SJ187）、由山东同困设计集团有限公司主编的《TL系列防水建筑构造》（L15JT66）、由青岛市建筑设计研究院集团股份有限公司主编的《钢弦立筋浮石水泥板墙建筑构造》（L15SJ167）现已完成全部编制工作。经审查，该6项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年11月1日起施尸原省~~TOO集《外墙外保温构造详图》川钢丝网架聚苯板保温系统）（川1侃）同时废止二0一五年十月二十日更多精品资源关注微信公众号：gcszhikuHR-EPS模块墙体及保温系统主编单位负责人：？纳级主编单位技术负责人：拉字只人：易n；；ι异功ρ咛尺审术技批准文号：鲁建设函［2015]37号统一编号：DBJT14-2图集号：L15SJ189实行日期：2015年11月1日批准部门：山东省住房和城乡建设厅组编单位：山东省标准设计办公室叫：仨｜固l主编单位：山东建大建筑规划设计研究院：慰问｜军l协编单位：东营海容新材料有限公司人：责负计设可不变形缝构造（A系统）．．．．防火隔离带、门窗洞口网布及排板示意（A系统）．．B系统构造外墙基本构造、外墙阴阳角、内外墙交接处构造(B系统）．．．．．．．．．．．勒脚保温构造、窗口保温构造（B系统）........24女儿墙、阳台、雨篷、防火隔离带构造（B系统）．．结构设计说明...............................26平面布置示意图（Bl系统）．．．目目录......................................1总设计说明..................................3建筑设计说明................................5外墙热工计算选用表（A系统）................10外墙热工计算选用表（B系统）................14A系统构造外墙基本构造及勒脚构造（A系统）............16外墙阳角、阴角保温构造（A系统）............17窗口保温构造（A系统）．．阳台、雨篷、空...
