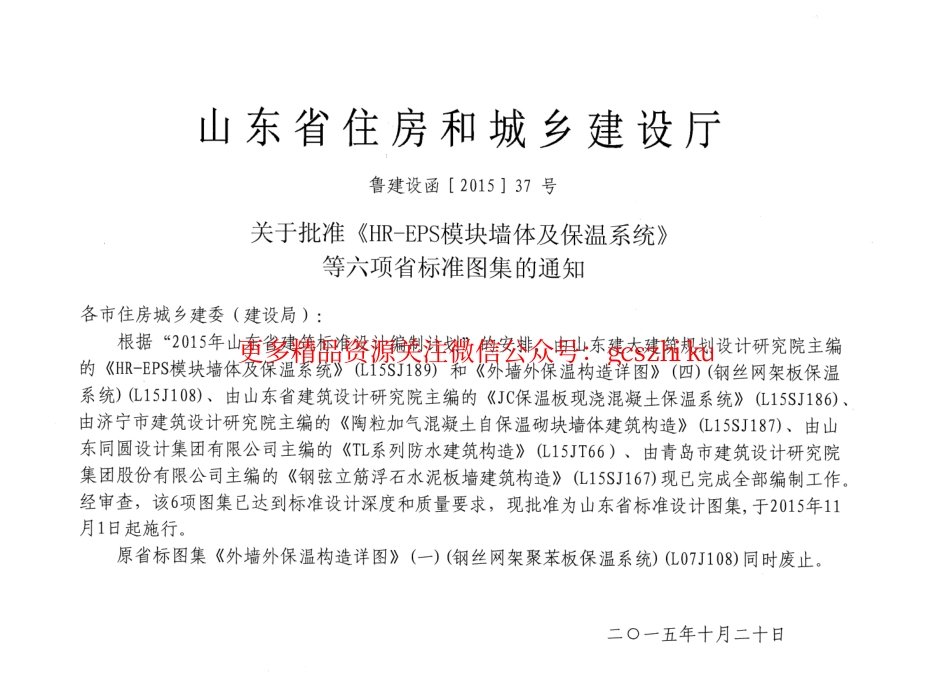

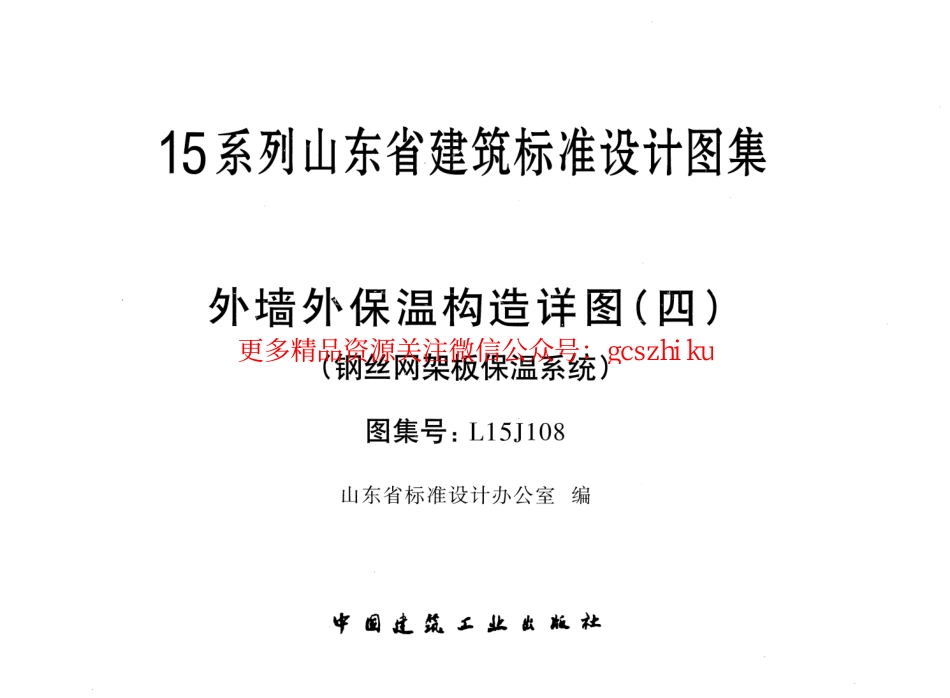

15系列山东省建筑标准设计图集外墙外保温构造详图（四）（钢丝网架板保温系统）图集号：L15J108山东省标准设计办公室编申mliL筑」ιAι血鼠祉更多精品资源关注微信公众号：gcszhiku山东省住房和城乡建设厅鲁建设函［2015]37号关于批准《HR-EPS模块墙体及保温系统》等六项省标准图集的通知各市住房城乡建委（建设局）：根据“2015年山东省建筑标准设计编制计划”的安排，由山东建大建筑规划设计研究院主编的《HR-EPS模块墙体及保温系统》（Ll5SJ189）和《外墙外保温构造详图》（四）（钢丝网架板保温系统）(Ll5Jl08）、由山东省建筑设计研究院主编的《JC保温板现浇混凝土保温系统》（Ll5SJ186）、由济宁市建筑设计研究院主编的《陶粒力口气混凝土自保温砌块墙体建筑构造》（Ll5SJ187）、由山东同圆设计集团有限公司主编的《TL系列防水建筑构造》（Ll5JT66）、由青岛市建筑设计研究院集团股份有限公司主编的《钢弦立筋浮石水泥板墙建筑构造》（L15SJ167）现已完成全部编制工作。经审查，该6项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年11月1日起施行。原省标图集《外墙外保温构造详图》（一）（钢丝网架聚苯板保温系统）(L07J108）同时废止。二0一五年十月二十日更多精品资源关注微信公众号：gcszhiku外墙外保温构造详图（四）｜主编单位负责人：？纳领（钢丝网架板保温系统）批准部门：山东省住房和城乡建设厅批准文号：鲁建设函［2015]37号主编单位技术负责人：注于实寸l阻｜组编单位：山东省标准设计办公室统一编号：DBJT14-2技术审定人：发立、斗含＃部事主编单位：山东建大建筑规划设计研究院图集号：L15J108设计负责人勘8导勤孚i协编单位：山东龙新节能科技有限公司实行日期：2015年11月1日目录目录门窗洞口加保温构造（窗上口）33设计说明2门窗洞口加保温构造（窗下口）34外墙外保温热工计算选用表10女儿墙、屋面变形缝保温构造35SBl,SB2板构造图28勒脚保温构造36SB2板外墙保温构造29变形缝保温构造37SBl板外墙保温构造30SBl板安装详图39外墙转角保温构造31窗下填充墙构造、特殊部位附加钢丝网片示意40门窗洞口保温构造（窗侧口）32施工要点41目录Tlu一号一次集一图一页更多精品资源关注微信公众号：gcszhiku：毕忙仨｜团罪｜制｜事设计说明一、适用范围本图集适用于抗震设防烈度8度及8度以下地区的新建、改建和扩建的居住建筑和公共建筑的节能工程，既有建筑节能改造可参照使用。二、设计依据1.《民用建筑设计...
