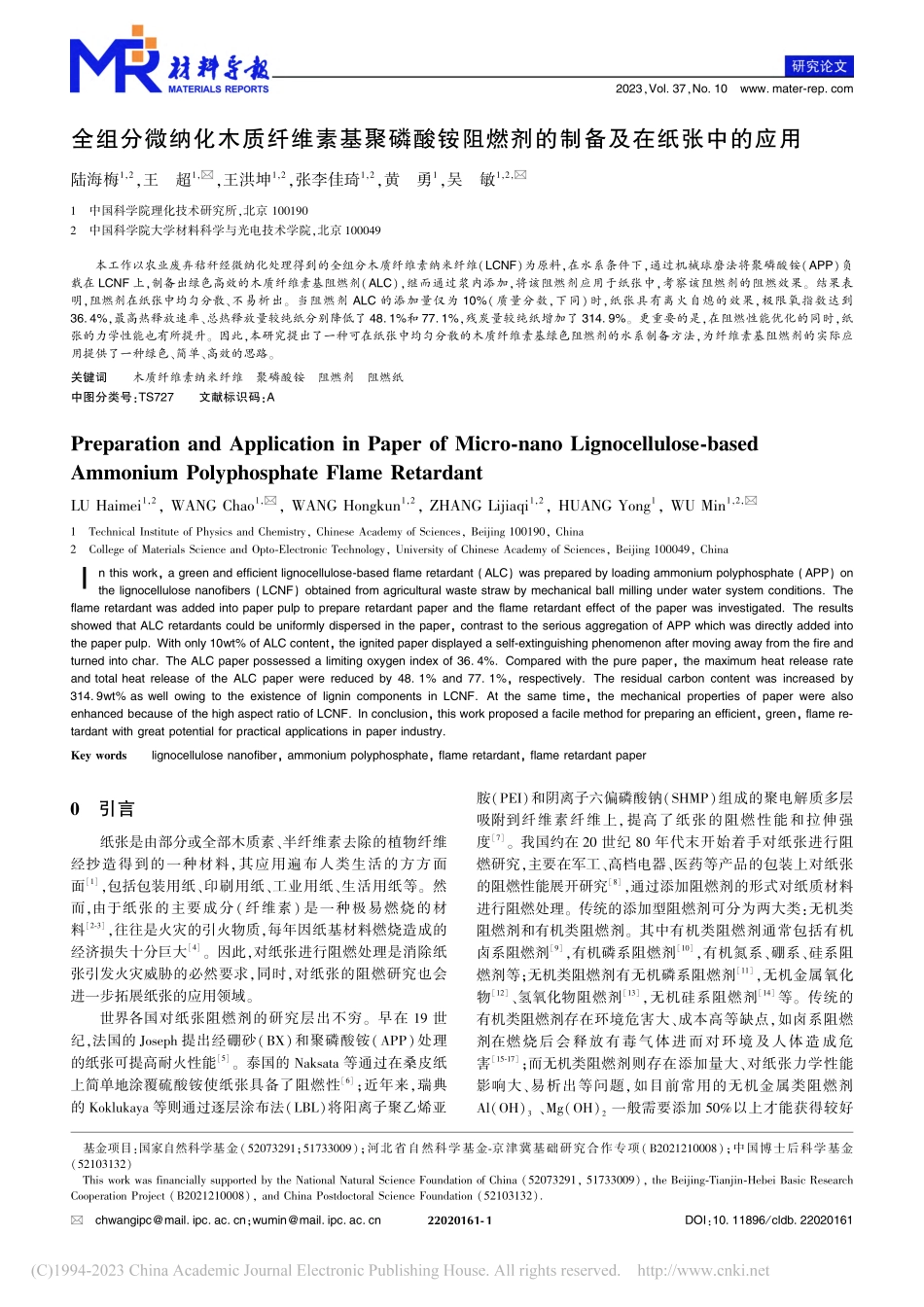

２０２３，Ｖｏｌ.３７，Ｎｏ.１０ｗｗｗ．ｍａｔｅｒ⁃ｒｅｐ．ｃｏｍ２２０２０１６１⁃１基金项目：国家自然科学基金（５２０７３２９１；５１７３３００９）；河北省自然科学基金⁃京津冀基础研究合作专项（Ｂ２０２１２１０００８）；中国博士后科学基金（５２１０３１３２）ＴｈｉｓｗｏｒｋｗａｓｆｉｎａｎｃｉａｌｌｙｓｕｐｐｏｒｔｅｄｂｙｔｈｅＮａｔｉｏｎａｌＮａｔｕｒａｌＳｃｉｅｎｃｅＦｏｕｎｄａｔｉｏｎｏｆＣｈｉｎａ（５２０７３２９１，５１７３３００９），ｔｈｅＢｅｉｊｉｎｇ⁃Ｔｉａｎｊｉｎ⁃ＨｅｂｅｉＢａｓｉｃＲｅｓｅａｒｃｈＣｏｏｐｅｒａｔｉｏｎＰｒｏｊｅｃｔ（Ｂ２０２１２１０００８），ａｎｄＣｈｉｎａＰｏｓｔｄｏｃｔｏｒａｌＳｃｉｅｎｃｅＦｏｕｎｄａｔｉｏｎ（５２１０３１３２）．ｃｈｗａｎｇｉｐｃ＠ｍａｉｌ．ｉｐｃ．ａｃ．ｃｎ；ｗｕｍｉｎ＠ｍａｉｌ．ｉｐｃ．ａｃ．ｃｎＤＯＩ：１０.１１８９６／ｃｌｄｂ.２２０２０１６１全组分微纳化木质纤维素基聚磷酸铵阻燃剂的制备及在纸张中的应用陆海梅１，２，王超１，，王洪坤１，２，张李佳琦１，２，黄勇１，吴敏１，２，１中国科学院理化技术研究所，北京１００１９０２中国科学院大学材料科学与光电技术学院，北京１０００４９本工作以农业废弃秸秆经微纳化处理得到的全组分木质纤维素纳米纤维（ＬＣＮＦ）为原料，在水系条件下，通过机械球磨法将聚磷酸铵（ＡＰＰ）负载在ＬＣＮＦ上，制备出绿色高效的木质纤维素基阻燃剂（ＡＬＣ），继而通过浆内添加，将该阻燃剂应用于纸张中，考察该阻燃剂的阻燃效果。结果表明，阻燃剂在纸张中均匀分散、不易析出。当阻燃剂ＡＬＣ的添加量仅为１０％（质量分数，下同）时，纸张具有离火自熄的效果，极限氧指数达到３６．４％，最高热释放速率、总热释放量较纯纸分别降低了４８．１％和７７．１％，残炭量较纯纸增加了３１４．９％。更重要的是，在阻燃性能优化的同时，纸张的力学性能也有所提升。因此，本研究提出了一种可在纸张中均匀分散的木质纤维素基绿色阻燃剂的水系制备方法，为纤维素基阻燃剂的实际应用提供了一种绿色、简单、高效的思路。关键词木质纤维素纳米纤维聚磷酸铵阻燃剂阻燃纸中图分类号：ＴＳ７２７文献标识码：ＡＰｒｅｐａｒａｔｉｏｎａｎｄＡｐｐｌｉｃａｔｉｏｎｉｎＰａｐｅｒｏｆＭｉｃｒｏ⁃ｎａｎｏＬｉｇｎｏｃｅｌｌｕｌｏｓｅ⁃ｂａｓｅｄＡｍｍｏｎｉｕｍＰｏｌｙ...
