《特殊单立管排水系统技术规程》CECS79：2011.pdf

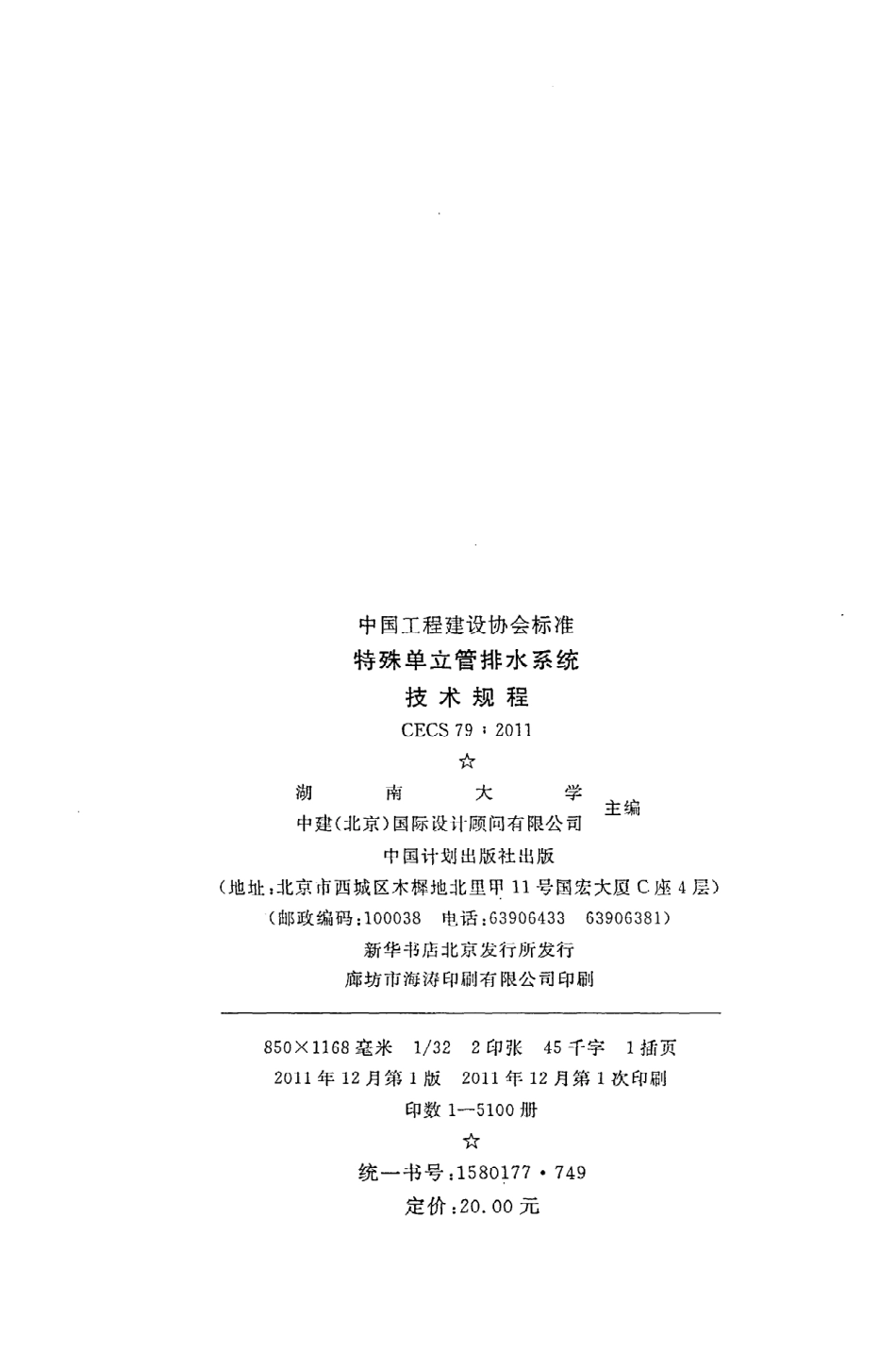

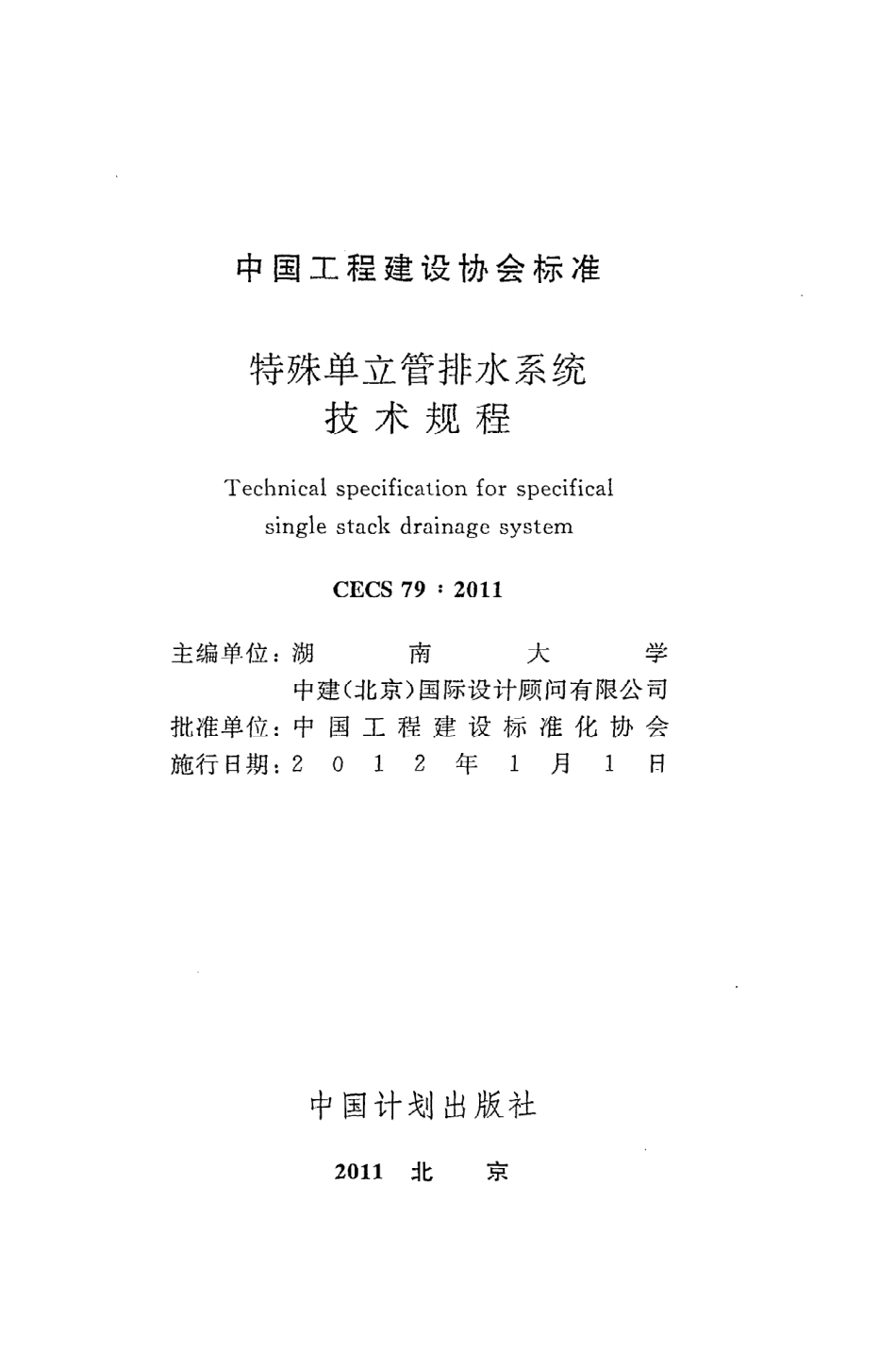

C E C S 7 92 0 1 1中国工程建设协 会 标 准特殊单立管排水系统技 术规 程T echnicalspecificationforspecificalsinglestackdrainagesystem凄中国计划 出版社中 国工程 建 设 协 会 标 准特殊单立管排水系统技 术 规程T echnicalspecifica飞ionforspecificalsinglestackdrainagesystemC E C S 7 92 0 1 1主编单位：批准单位：施行 日期：湖南大学中建（北京）国际设计顾 问有 限公 司中国工程建设 标 准化 协会201 2年1月1日中国计划 出版社2 0 1 1北京中国工程建设协会标准特殊 单立管排水 系统技 术 规 程C E C S 7 9:2 0 1 1湖南大学中建（北京）国际设计顾 问有限公司中国计划出版社 出版主编（地址：北京市西城 区木挥地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛 印刷有 限公司印刷85 oxll6 8毫米1/3 2 2印张4 5千字1插页2 0 1 1年1 2月第l版2 0 1 1年1 2月第l次印刷印数i一5 1 0 0册统一书号：1 5 80 1 7 77 4 9定价：2 0.0 0元中国工程建设标准化协会公告第9 5号关于发布特殊单立管排水 系统技术规程的公告根据中国工程建设标准化协会建标协字2 0 0 85 2号文关于印发2 0 0 8年工程建设协会标准制订、修订计划（第一批）的通知的要求，由湖南大学和 中建（北京）国际设计顾 问有 限公 司等单位编制的特殊单立管排 水 系统技 术 规 程，经本 协会建筑给水 排水专业 委员会组织审查，现批 准发布，编号为C E C S 7 92 0 1 1，自2 0 1 2年1月1日起 施 行。原特殊单立 管 排 水 系统技术规 程C E C S7 9,9 6同时废止。中国工程建设标准化协会二O一一年九月二十八 日言别根据中国工程建设标准化 协会建标协字2。85 2号文关 于印发2 0 0 8年工程建设协会标准制定、修订计划（第一批）的通知的要求，对特殊单立管排水系统设计规 程 C E C S 7 9:9 6进行修订。本规程是在 总结国内外实践 经验，并充分征求意见 的基础上进行编制。本规程 主要 内容包括：总则、术语、基本规定、系统设计、施工、验 收和附录。本规程修订 的主要技 术 内容有：1增加了管材特殊的单立 管 排水 系统和管件、管材都特殊 的单立管排水系统。2删除了环 流器、侧流器、管旋器 等上 部特殊 管件，增 加 了普通型旋流器和加强型旋流器等上部特殊 管件。3亨 昆合器名称改为苏维托。4删除了跑气器等下部特殊 管件，苏维托 系统 立 管底部增 加了泄压管。5增加管件的材质品种。6增加了管材的材质品种。7根据排水立管排水流量实测数据调整 了排水 立管最大排水能力石/8明确了器具通气管和辅助通气 管 的连接方式。根据原 国家计 委计标1 9 861 6 4 9号 文关于请中国工程建设标准化委员会 负责组织 推荐性工程 建设 标 准试点工作 的通知的要求，推荐给工程建设 设计、施工、监理等使用单位及工程技 术人员采 用。本规 程 由中国工程建设 标 准 化 协 会建筑给水 排 水专业 委 员（上海 现代建筑设计（集团）有 限公 司，地址：上海市汉口路1 5 1号，邮政 编码：2。0 2）归口管理并负责解 释。在使用过程 中如有需要修改或补充之处，请将意见 和有关资料寄送解 释单位。主 编 单 位：湖南大学中建（北京）国际设计顾 问有 限公 司参 编 单 位：中国建筑金属结构协会给水排水设备分会青岛市建设工程施工图设计审图中心徐水县兴华铸造有限公 司青岛嘉乱建材有限公司山西省高平法 氏铸管有限公 司上海新光华 塑胶 有 限公 司浙江光华 塑业有 限公 司沈 阳九日实业有 限公 司积水（上海）国际贸易有 限公 司广东联塑科技实业 有限公 司重庆长江管道泵阀有 限公 司浙江伟星新型建材股份有限公 司福建亚通新材料科技股份有限公 司武汉金牛经济发展有限公司上海申利建筑构件制造有 限公 司思都得（中国）有限公司南京慧通工程技术有 限公 司河南省禹州新光铸造有限公司昆明群英经贸有限公 司琢州市新兴铸造有 限公 司北京 沪萃天管材有 限公 司辽 宁金禾实业有 限公 司2主要起草人：姜文源袁玉梅罗定元张海 宇胡亮吴克建张颂 东赵贤明李雪艳李新 团陶岳杰朱文斌徐丽霞徐凯华高德林李长庆李加增李达主要 审查 人：左亚洲赵世 明程宏伟归谈 纯郑大华刘彦著翟志 民姜成旭秦萍陈鹊陈永祥林国强华明九董礼汀郭伟忠祝坤杨文义魏作友于飞张文全刘杰茹徐 秀娟段爱文草野隆汤浩刘建中吴崇 民张鹏贾苇陈怀德赵力军李天 如姚志强目次l总则 ，（1)2术语 ，一（2)2.1系统 ，（2)2.2特殊管件 ，（4)2.3特殊管材 ，（6)2.4其他组件 ，（6)3基本规定 ，（7)3.1一般规定 ，（7)3.2特殊管件和泄压管 ，（8)3.3特殊管材 ，（1 3)4系统设计 ，（1 4)4.1一般规定 ，一（1 4)4.2系统选用 一（1 5)4.3水力计算 一（1 6)4.4管道布置和敷设 ，（1 7)5施工 ，（2。）5.1施工准备 ，一（2 0)5.2材料 ，（2 0)5.3储运 （2 1)5.4管道安装及敷设 ，（2 1)6验收 ，一（2 2)6.1一般规定 ，（2 2)6.2验收要求 ，（2 2)附录A建筑排水 系统排水能力测试方法，（2 4)l本规程用词说明引用标 准 名 录附：条文说明(2 7)(2 8)(2 9)C olltcnts1G eneralprovisions2T erms2.1S ystem2.2S pecialfittings2,3S pecialmaterials2.4()thercomponents3B asicrequirement3.1G eneralrequirement3,2S pecialfittingsandpressurereliefline ，一3.3S pecialmaterials4S ystemdesign4.1G eneralrequirement4.2S electionofsystem ,”4.3H ydraullcealculation4.4L ayoutofpipeline5C onstruction ，5.1C onstructionpreparation”产二”5.2M aterials5.3storageandtransportation5.4L ayoutand installationofpipeline6A cceptance6.1G eneralrequirement6.2A cceptancerequirement3A ppendixAT estofcapacityfordrainagesysteminbuildingsE xplariationofwordinginthisspecification L istofquotedstandardsA ddition:E xplanationofprovisions(2 4)(2 7)(2 8)(2 9)41总则1.0.1为使特殊单立管排水 系统设计合理、施工 正确、验收规范，确保工程质量和系统正 常使用，制定本规程。1.0.2本规程适 用 于新建、扩建和改建的高层、多层 民用建筑和工业建筑中，重力排放的特殊单立管排水系统的设计、施工及验收。1.0.3特殊单立管排水系统的管材、管件、附件及辅助材料等应符合国家现行有关产品标准 的规定。1,0.4本规 程对特殊单立 管排水 系统 的通用 问题作出规定，各特殊单立管排水 系统 的专用 问题应符合各专用规程 的规定。1.0.5特殊单立管排水 系统的设计、施工及验 收除应按本规程执行外，尚应符合国家现行有关标准 的规定。2术语2.1系统2.1.1特 殊单立 管 排 水 系统specialsinglestackdrainagesystem排水立管分别采用 特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。2.1.2苏维托单立管排 水 系统soventsinglestackdrainagesystem上部 特殊 管件采用苏维 托 的特殊单立管排水 系统，简称苏维托 系统。2.1.3旋 流器单立管排 水 系统singlestackdrainage。ystemwithcyclonejoint上部特殊管件采用旋流器 的特殊单立管排 水 系统，简称旋流器 系统。2.1.4加强 型旋流器单立管排水 系统strengtheningC yclonesinglestackdrainagesystern上部特殊管件采用加强 型旋流器 的特殊单立管排水系统，简称加强 型旋流器系统。2.1.5内螺旋管单立管排水系统singlestackdrainagesys-temwithinnerspiralribs排水 立管采用硬 聚氯乙烯（P V C一U）内螺旋管，上部特殊管件采用普通 型旋流器（旋转进水 型管件）的特殊单立管排水系统，简称 内螺旋 管 系统。2.L 6中空 壁内螺旋管单立 管 排水系统double一wallsinglestackdrainagesystemwithinnerspiralribs2排水立管采用中空壁 硬 聚氯乙烯（P V C一U）内螺旋管的特殊单立管排水 系统，简称 中空壁 内螺旋管系统。2.1.7A D型单立管排水 系统A D。inglestackdrainageS ys-tenl排水立管采用加强型 内螺旋 管，上部 特 殊 管件采 用A D型接头的特殊单立管排水系统，简称A D系统。2.1.8旋流加强（C H T）型单立管排水系统C H TsinglestackS ystem上部特殊管件采用C H T旋流接头的特殊单立管排水 系统，简称C H T系统。2.1.9漩 流降噪单立管排水 系统S inglestackdrainagesys-temwithC yclonenoise一reducingjoint上部特殊管件采用塑料材质漩流降噪接头，管材采用 塑料管的特殊单立管排水系统，简称漩流降噪系统。2.1.1 0W A B型单立管排水系统W A Bsinglestackdrain-agesystem上部特殊管件采用W A B型加强 型旋 流器 的特殊单立管排水系统，简称W A B系统。2.1.1 1S U N S型单立管排水 系统S U N SS inglestackdrain-age S ystem上部 特殊管件 采 用S U N S型加 强 型旋 流器 的特殊单立管排水系统，简称S U N S系统。2.1.1 2G Y型单立管排水 系统G Ysinglestackdrainagesystem上部特殊管件采用G Y型加强 型旋 流器 的特殊单立管排水 系统，简称G Y系统。2.1.1 3X T N型单立 管排水 系统X T NsingleS tacl、drainagesystem上部特殊管件采用X T N型加强型旋流器 的特殊单立管排水3系统，简称X T N系统。2.1,1 4C J W 型单立管排水 系统C J WsinglestackdrainageS ystem上部特殊 管件采用C J W加强 型旋 流器 的特殊单 立管排水 系统，简称 C J W 系统。2.2特 殊 管 件2.2.1特殊管件specialfittings构造特殊，具有改善排水系统水力工况 和气压波动的连接用管配件。由上部特殊管件和下部特殊管件组成。2.2.2上部特殊管件specialpipefittings连接排水横支 管与排水立管，除用 于正常排水外，且能消除水舌现象、减缓立管 中水 流速 度 或使 水 流形 成旋流等功 能要 求 的特殊 管件。按构造分苏维
