《回弹法检测混凝土抗压强度技术规程》JGJ@T23-2011.pdf

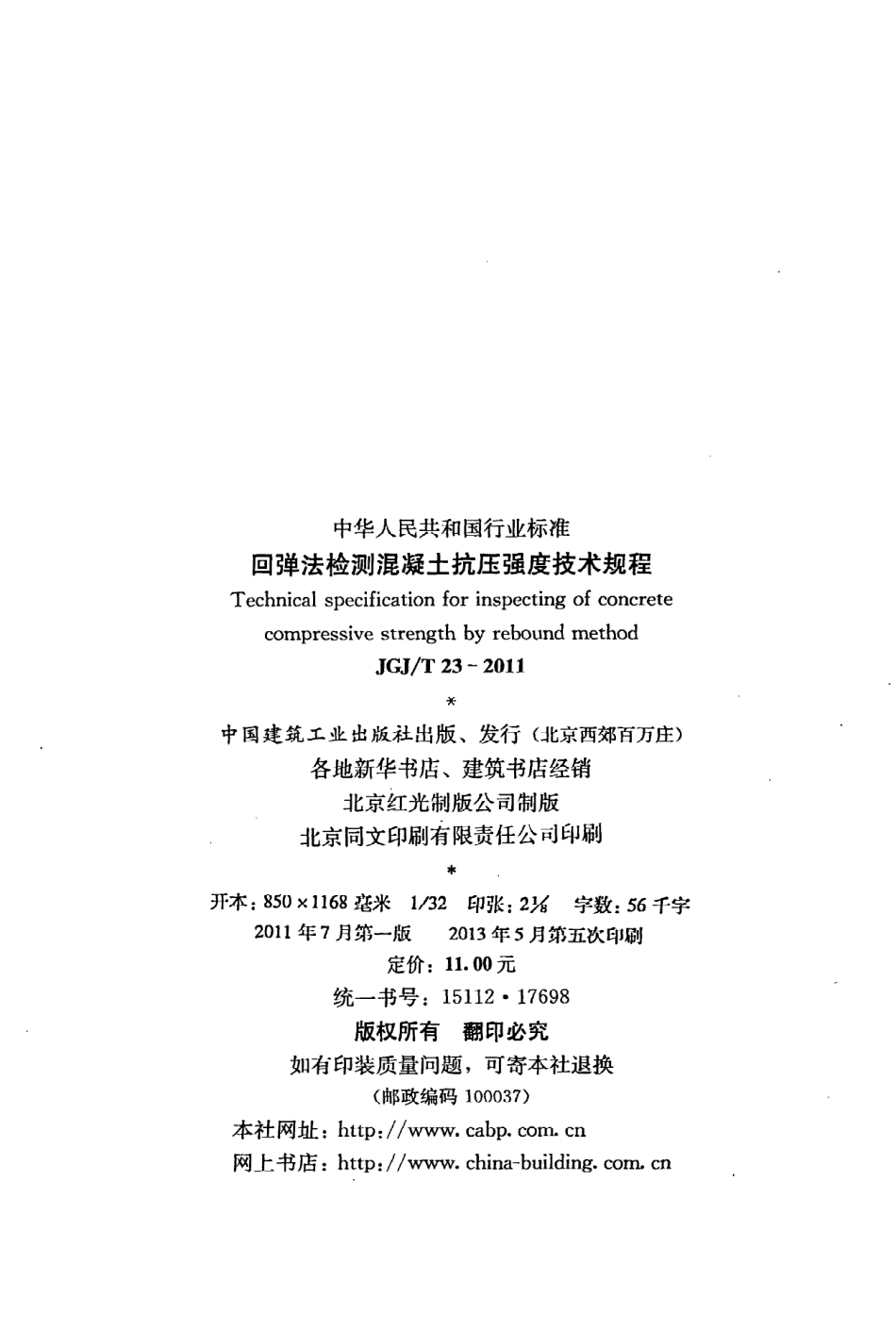

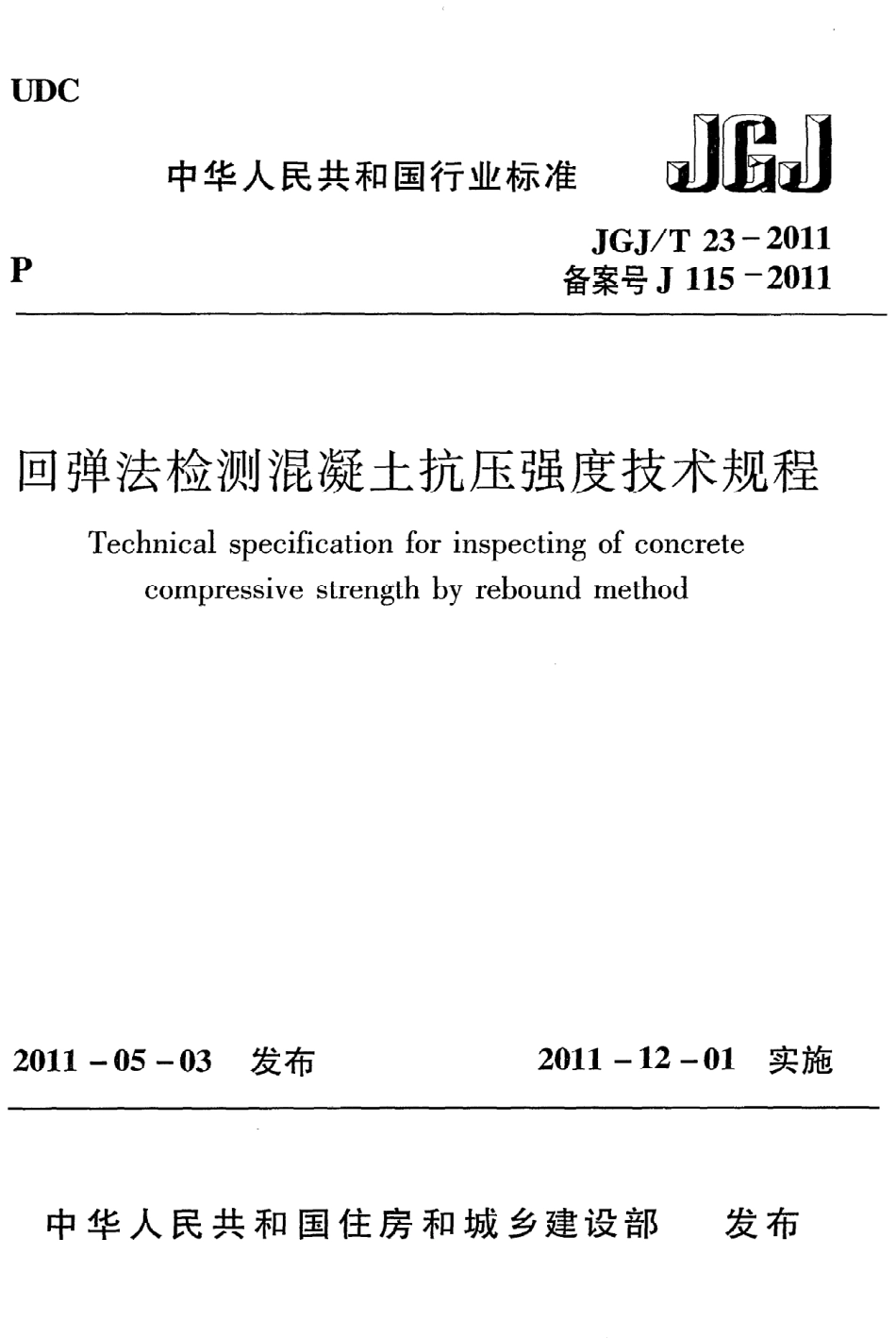

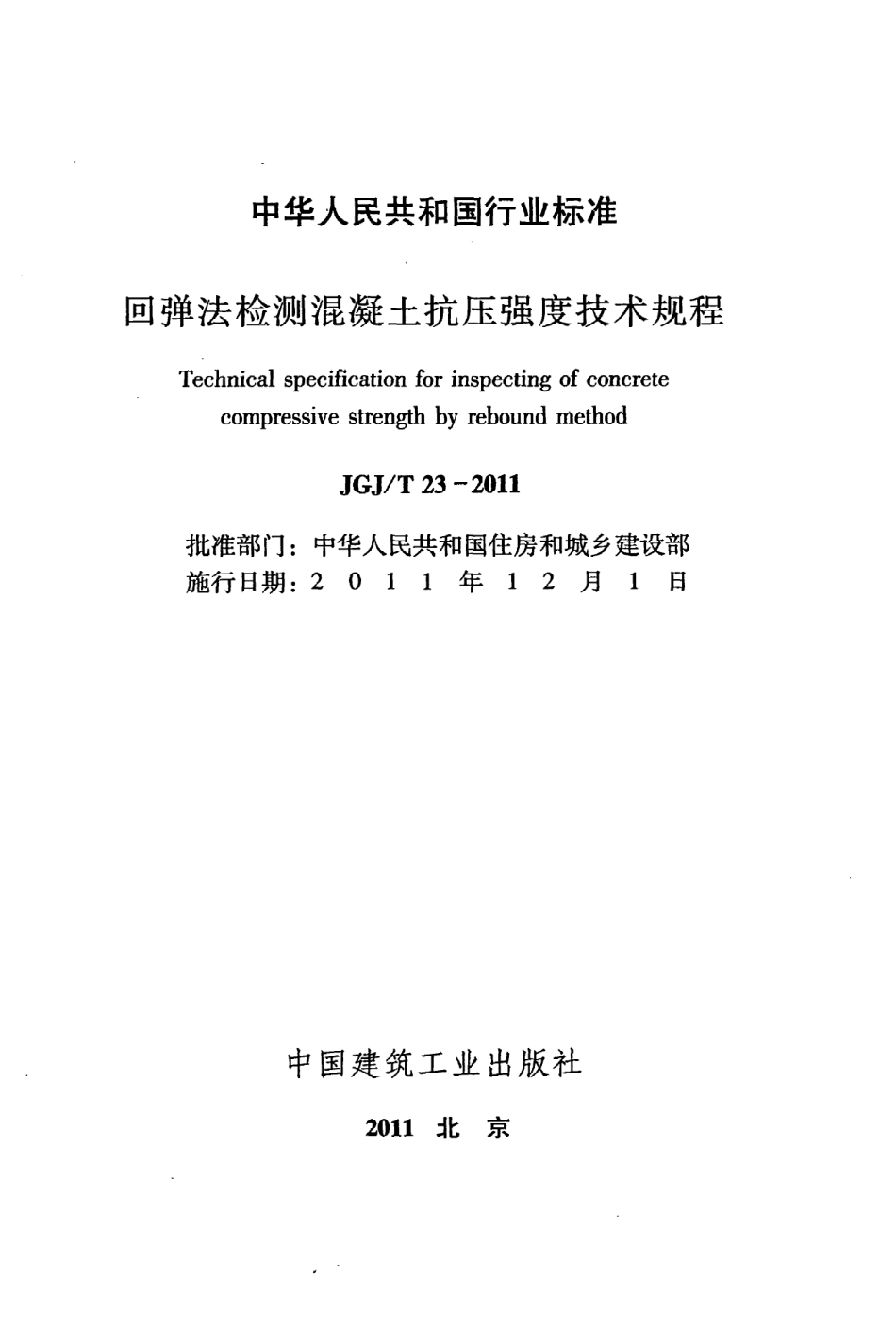

U D C中华人民共和 国行业标准 履 PJ G J/T2 3一2 0 1 1备案号J1 1 5一2 0 1 1回弹法检测混凝土抗压强度技术规程T echnicalspecificationforinspectingofconcretecompressivestrengthbyreboundmethod2 0 1 1一0 5一0 3发布2 0 1 1一1 2一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准回弹法检测混凝土抗压强度技术规程T echnicalspec诉cationforinspectingO fconcretecompressivestrengthbyreboundmethodJ G.J/T 2 3一2 0 1 1批准部门：中华人民共和国住房和城乡建设部施行日期：201 1年1 2月1日中国建筑工业出版社2 0 1 1北京中华人民共和国行业标准回弹法检测混凝土抗压强度技术规程T echnicalspecificationforinspectingofconcretecompressivestrengthbyreboundmethodJ G J Z T2 3一2 0 1 1中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公 司印刷*开本：85 0 x1 1 6 8毫米1/3 2印张：2万字数：5 6千字2 0 1 1年7月第一版2 0 1 3年5月第五次印刷定价：n.0 0元统一书号：1 5 1 1 21 7 6 9 8版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabpco 讯cn网上书店：http:/?chin二buildi婚中华人民共和国住房和城乡建设部公告第1 0 0 0号关于发布行业标准回弹法检测混凝土抗压强度技术规程的公告现批准 回弹法检测混凝土抗压强度技术规程为行业标准，编号为J G J/T2 3一2 0 1 1，自2 0 1 1年1 2月1日起实施。原行业标准回弹法检测混凝土抗压强度技术规程J G J/T2 3一2 0 0 1同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年5月3日、护、目 叨舀根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2。81 0 2号）的要求，规程编制组经过广泛的调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规程。本规程的主要技术内容是：1总则；2术语和符号；3回弹仪；4检测技术；5回弹值计算；6测强曲线；7混凝土强度的计算。修订的主要技术内容是：1增加了数字式回弹仪的技术要求；2增加了泵送混凝土测强曲线及测区强度换算表。本规程由住房和城乡建设部负责管理，陕西省建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送陕西省建筑科学研究院（地址：西安市环城西路北段2 7 2号，邮政编码：7 1 0 0 82,E-mail:sjkwhw1 2 ）。本 规 程 主 编 单 位：陕西省建筑科学研究院浙江海天建设集团有限公司本 规 程 参 编 单 位：浙江省建筑科学设计研究院有限公司中国建筑科学研究院乐陵市回弹仪厂四少 日 省建筑科学研究院舟山市博远科技开发有限公司江苏省建筑科学研究院贵州中建建筑科研设计院浙江省建设工程检测协会四川华西混凝土工程有限公司本规程主要起草人员：本规程主要审查人员：广州穗监工程质量安全检测中心山东省建筑科学研究院中山市建设工程质量检测中心文恒武卢锡雷魏超琪徐国孝张仁瑜王明堂彭泽杨应培新崔士起周岳年顾瑞南朱艾路张晓诸华丰马林郭林吴福成王金山吴照海罗骇先黄政宇王福川薛永武郝挺宇叶健童寿兴朱金根国天遗王文明张荣成目次1总则 12术语和符号 .22.1术语 22.2符号 23回弹仪 43.1技术要求 43.2检定 43.3保养 ，54检测技术 74.1一般规定 74.2回弹值测量 94.3碳化深度值测量 1 04.4泵送混凝土的检测 1 05回弹值计算 n6测强曲线 1 26.1一般规定 ，1 26.2统一测强曲线 1 26.3地 区和专用测强曲线 1 37混凝土强度的计算 1 4附录A测区混凝土强度换算表 1 6附录B泵送混凝土测区强度换算表 2 5附录C非水平方向检测时的回弹值修正值 3 3附录D不同浇筑面的回弹值修正值 3 5附录E地 区和专用测强曲线的制定方法 3 6附录F回弹法检测混凝土抗压强度报告 ，3 86本规程用词说明 3 9引用标准名录 ，4 0附：条文说明 4 1C ontents1G eneralP rovisions 12T ermsandsymbol 22.1T erms，二，二，22.2S ymbol 23R eboundH ammer ，43.1T echnicalR equirements 43.2V erification 43.3M aintenance 54T estingT echnology 74.1G eneralR equirements 74.2R eboundV alueM easurement 94.3C arbonationD eP thM easllrement 1 04.4P umP edS trengthC oncreteT esting 1 05C alculationofR eboundV alue 1 16T estingstrengthC urve 1 26.1G eneralR equirement。一1 26.2N ationalT estingS trengthC urve 1 26.3T estingS trengthC urveforR egionsandS pecialP rojectS1 37C alculationofcompressiveS trengthforC oncrete 1 4A ppendixAC onversionT ableofC ompressiveS trengthof C oncreteforT estA rea 1 6A ppendixBC onversionT ableofcompressiveS trengthofP umpedC oncreteforT estA rea 2 5A ppendixCM odifiedV alueof R eboundV alueunderN on一horizontalT esting 3 38A ppendixDM odifiedV alueof R eboundV alueofD ifferentP ouringP lanes 3 5A ppendixEM ethodofF ormulatingT estingS trengthC urveforD ifferentR egionalsandP roiectT ypes ，3 6A ppendixFR eportforT estingof C oncreteC ompressiveS trengthbyR eboundM ethod 3 8E xplanationofW ordingin T hisS pecification 3 9L istofQ uotedS tandards 4 0A ddition:E xplanationof P rovisions 4 191总则1.0.1为统一使用回弹仪检测普通混凝土抗压强度的方法，保证检测精度，制定本规程。1.0.2本规程适用于普通混凝土抗压强度（以下简称混凝土强度）的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。1.0.3使用回弹法进行检测的人员，应通过专门的技术培训。1.0.4回弹法检测混凝土强度除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1狈 哆 区testarea检测构件混凝土强度时的一个检测单元。2.1.2测点testpoint测区内的一个回弹检测点。2.1.3测区混凝土强度换算值C onversionvalueofconcretecompressivestrengthoftestarea由测区的平均回弹值和碳化深度值通过测强曲线或测区强度换算表得到的测区现龄期混凝土强度值。2.1.4混 凝土强 度 推 定 值estimationvalueofstrengthforconcrete相应于强度换算值总体分布中保证率不低于9 5的构件 中的混凝土强度值。2.2符号dm测区的平均碳化深度值。兀u,测区混凝土强度换算值。fcor,m芯样试件混凝土强度平均值。fcu,m同条件立方体试块混凝土强度平均值。几，m。对应于钻芯部位或同条件试块回弹测区混凝土强度换算值的平均值。fcor，、第i个混凝土芯样试件的抗压 强度。fcu,*第i个混凝土立方体试块的抗压强度。式u,。修正前第i个测区的混凝土强度换算值。2修正后第艺个测区的混凝土强度换算值。构件中测区混凝土强度换算值的最小值。构件混凝土强度推定值。测区混凝土强度换算值的平均值。构件测区混凝土强度换算值的标准差。测区第艺个测点的回弹值。测区或试块的平均回弹值。回弹仪非水平方向检测时，测区的平均回弹值。回弹仪在水平方向检测混凝土浇筑表面时，测区的平均回弹值。回弹仪在水平方向检测混凝土浇筑底面时，测区的平均回弹值。回弹仪检测混凝土浇筑表面时，回弹值的修正值。回弹仪检测混凝土浇筑底面时，回弹值的修正值。非水平方向检测时，回弹值的修正值。测区混凝土强度修正量。偏。fcu,emfc。sfc。R,.R mR ma风衅j式R R3回弹仪3.1技 术 要 求3.1,1回弹仪可为数字式的，也可为指针直读式的。3.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名（或商标）、出厂编号等。3.1.3回弹仪除应符合现行国家标准回弹仪G B/T9 1 3 8的规定外，尚应符合下列规定：1水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.Z O 7);2在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“O”处；3在洛氏硬度H R C为6 0士2的钢砧上，回弹仪的率定值应为80士2;4数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1。3.1.4回弹仪使用时的环境温度应为（一4一4 0）。3.2检定3.2.1回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按现行行业标准 回弹仪J J G81 7进行检定：1新回弹仪启用前；2超过检定有效期限；3数字式回弹仪数字显示的回弹值与指针直读示值相差大于1;453。2。212体上；34经保养后，在钢砧上的率定值不合格；遭受严重撞击或其他损害。回弹仪的率定试验应符合下列规定：率定试验应在室温为（5一3 5）的条件下进行；钢砧表面应干燥、清洁，并应稳固地平放在刚度大的物回弹值应取连续向下弹击三次的稳定回弹结果的平均值；率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转9 0度，每个方向的回弹平均值均应为80士2。3.2.3回弹仪率定试验所用的钢砧应每2年送授权计量检定机构检定或校准。3.3保养3.3.1当回弹仪存在下列情况之一时，应进行保养：1回弹仪弹击超过2 0 0 0次；2在钢砧上的率定值不合格；3对检测值有怀疑。3.3.2回弹仪的保养应按下列步骤进行：1先将弹击锤脱钩，取出机芯，然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座。2清洁机芯各零部件，并应重点清理中心导杆、弹击锤和弹击杆的内孔及冲击面。清理后，应在中心导杆上薄薄涂抹钟表油，其他零部件不得抹油。3清理机壳内壁，卸下刻度尺，检查指针，其摩擦力应为(0.5一0.8)N。4对于数字式回弹仪，还应按产品要求 的维护程序进行维护。5保养
