《高层民用建筑钢结构技术规程》JGJ99-98.pdf

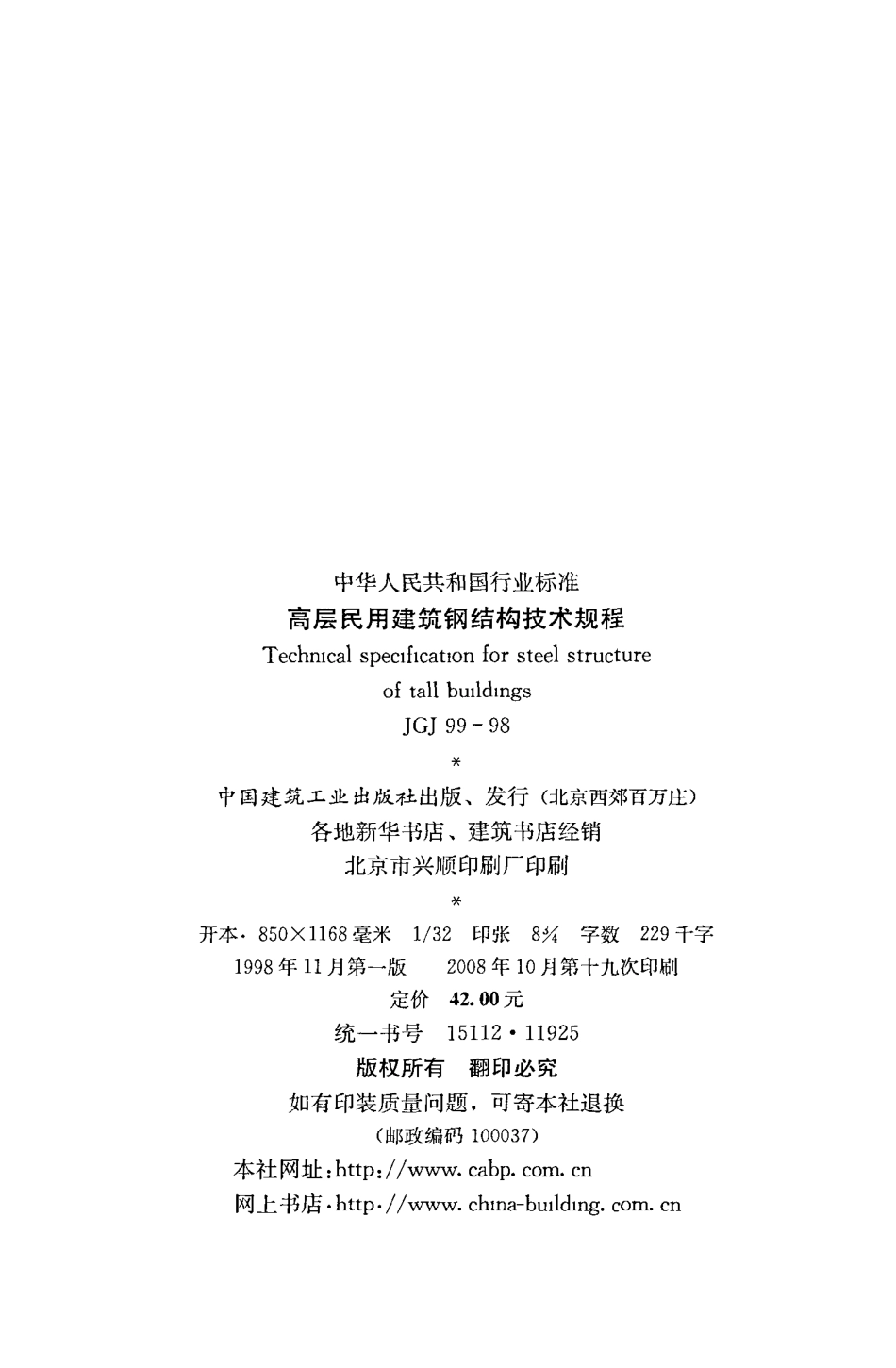

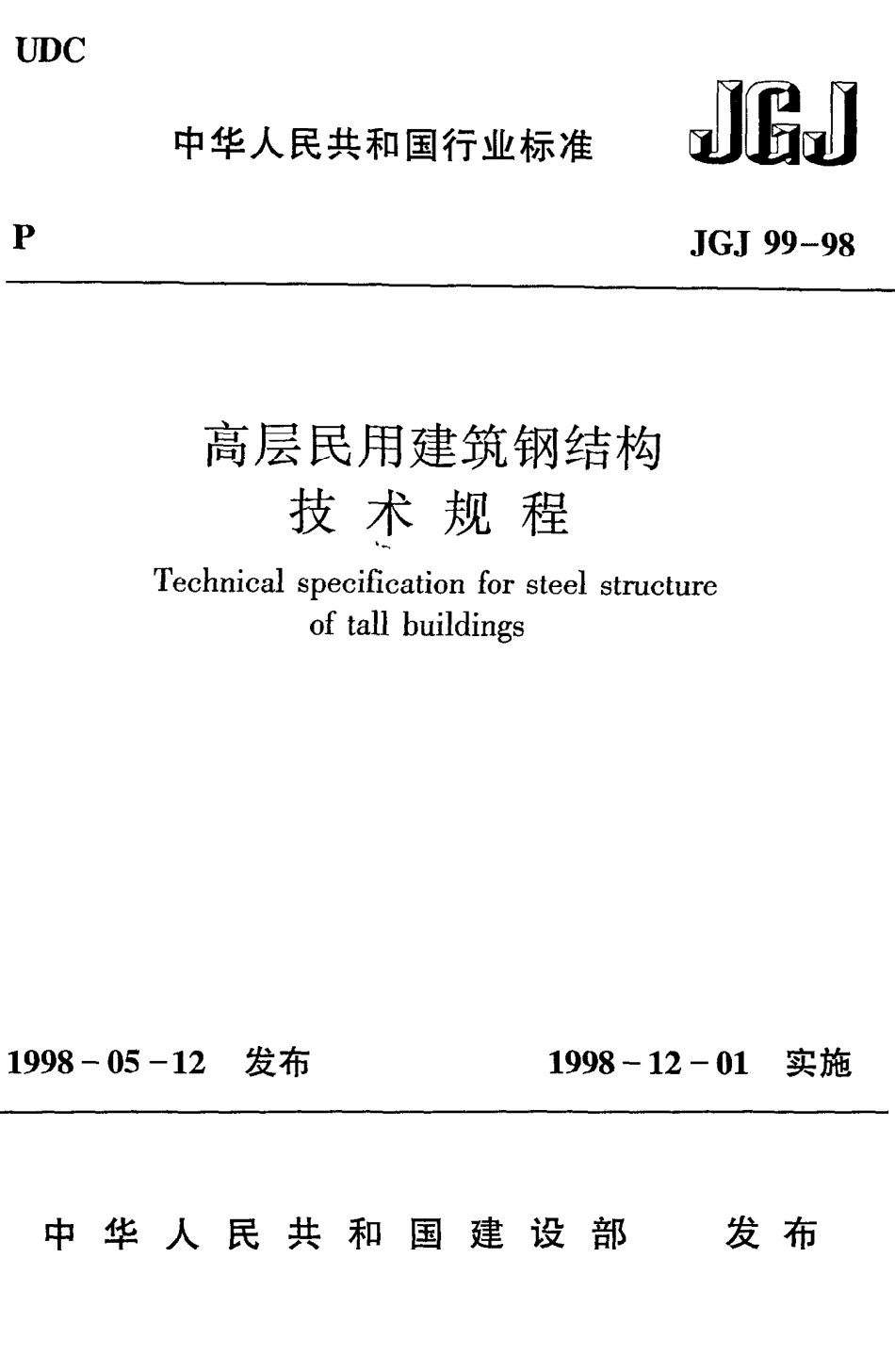

U D C中华人民共和国行业标准P高层 民用建筑钢结构技 术 规程T echnicalspecificationforsteelstructureoftallbuildings旧1nU1 9 9 8一0 5一1 2发布1 9 9 8一1 2一实施中 华 人民共和国建设部发 布中华人民共和国行业标准高层 民用建筑钢结构技 术 规 程T echnicalspecificationforsteelstructureof tallbuildingsJ G J 9 9一9 8主编单位：中 国建筑技 术研究 院批准部门：中华人民共和国建设部施行日期：1 9 9 8年1 2月1日中国建筑工业出版社1 9 9 8北京中华人 民共和 国行业标 准高层 民用建筑钢结构技术规程T echnlcalspeclflcatlonforsteolstructureof tallbulldingsJ G】9 9一9 8中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京市兴顺印刷厂印刷开本85 oxll6 8毫米1/3 2印张8灯字数2 2 9千字1 9 9 8年H月第一版2。8年1 0月第十九次印刷定价4 2.0 0元统一书号1 5 1 1 21 1 9 2 5版权所有翻印必究如有印装质量 问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabpcomC n网上书店http./www.ch:na-cn关于发布行业标准高层民用建筑钢结构技术规程的通知建标 1 9 9 51 0 3号根据建设部（89）建标计字第8号文的要求，由中国建筑技术研究院标准设计研究所主编的高层民用建筑钢结构技术规程，业经审查，现批准为行业标准，编号J G J 9 9一9 8，自1 9 9 8年1 2月1日起施行。本规程由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，由中国建筑技术研究院标准设计研究所负责具体解释。本规程的出版发行由建设部标准定额研究所组织。中华人民共和国建设部1 9 9 8年5月1 2日目录第一章总则 .1第二章材料 .3第三章结构体系和布置 ，.，.6第一节结构体系和选型 .6第二节结构平面布置 .7第三节结构竖向布置 .，.9第四节结构布置的其他要求 1 0第五节地基、基础和地下室 1 0第四章作用 ，.n第一节竖 向作用 ，n第二节风荷载 ，1 2第三节地震作用 ，1 4第五章作用效应计算 .，.2 1第一节一般规定 ，2 1第二节静力计算 .2 2第三节地震作用效应验算 ，2 6第四节作用效应组合 ，.2 8第五节验算要求 ，.2 9第六章钢构件设计 .3 3第一节梁 ，3 3第二节轴心受压柱，3 5第三节框架柱，3 7第四节中心支撑 ，3 9第五节偏心支撑 .4 2第六节其他抗侧力构件 .，.4 5第七章组合楼盖 ，.4 6第一节一般要求 ，4 6第二节组合梁设计 ”5 0第三节压型钢板组合楼板设计 6 0第四节组合梁和组合板的构造要求 6 3第八章节点设计 ”6 6第一节设计原则，一、，、，6 6第二节连接 6 8第三节梁与柱的连接 ”二”6 9第四节柱与柱的连接 二”7 4第五节梁与梁的连接 二”7 7第六节钢柱脚 80第七节支撑连接 87第九章幕墙与钢框架的连接 9 1第一节一般要求 9 1第二节连接节点的设计和构造 9 1第三节施工要点 9 6第十章制作 9 8第一节一般要求 9 8第二节材料 ，9 8第三节放样、号料和切割“，9 9第四节矫正和边缘加工 ，一1 0 0第五节组装 1 0 0第六节焊接 1 0 3第七节制孔 1 1 0第八节摩擦面的加工 I n第九节端部加工 1 1 2第十节防锈、涂层、编号及发运 ，1 1 2第十一节构件验收 二1 1 3第十一章安装 ，1 1 7第一节一般要求 1 1 7第二节定位轴线、标高和地脚螺栓 1 1 8第三节构件的质量检查 1 1 9第四节构件的安装顺序 ，1 1 96第五节构件接头的现场焊接顺序 1 2 0第六节钢构件的安装 1 2 0第七节安装 的测量校正 ，1 2 1第八节安装 的焊接工艺 1 2 2第九节高强度螺栓施工 工艺 1 2 5第十节结构 的涂层 1 2 6第十一节安装的竣工验收 ，1 2 7第十二章防火 1 3 1第一节一般要求 ，1 3 1第二节防火保护材料及保护层厚度 的确定 1 3 2第三节防火构造与施工 1 3 3附录一高层建筑风荷载体型系数 ”1 3 5附录二偏心率计算 ”1 3 8附录三轴心受压构件d类截面稳定系数甲 1 3 9附录四钢板剪力墙的计算，”.”1 4 0附录五内藏钢板支撑剪力墙的设计 1 4 2附录六带竖缝混凝 土剪力墙板 的设计 1 4 7附录七钢构件防火保护层厚度 的计算 1 5 3附录八本规程 用词说明 1 5 7附加说明本规程主编单位、参加单位和主要起草人1 5 8条文说明 1 5 9主要符号作用和作用效应G E结构抗震设计采用的重力荷载代表值；G eq 结构抗震设计采用的等效重力荷载；F E k、F E vk结构总水平、竖向地震作用标准值；w。基本风压；vcr一高层建筑临界风速；叽一建筑顶层处风速；vn,m一建筑顶层处平均风速；aw高层建筑顶点顺风向最大加速度；a,高层建筑顶点横风向最大加速度；wk风荷载标准值；S作用效应；N轴心力；M弯矩；如轴心力产生的构件平均正应力；u:第，层楼层侧移；u:第，层楼层修正后的侧移；un一建筑顶点侧移；。u,第：层层间侧移差；夕角位移。材料强度和结构抗力E钢材弹性模量；f钢材抗拉、抗压和抗弯强度设计值；几钢材屈服强度；fu钢材极限抗拉强度最小值；fv钢材抗剪强度设计值；广锚栓抗拉强度设计值；君、广螺栓抗拉、抗剪强度设计值；式栓钉钢材的极限抗拉强度最小值；广、刀、君对接焊缝抗拉、抗压、抗剪强度设计值；厂角焊缝抗拉、抗压和抗剪强度设计值；R结构抗力；鱿洲钢柱的全塑性受弯承载力；钢构件考虑轴力时的全塑性受弯承载力；M P b钢梁的全塑性受弯承载力；M u连接的最大受弯承载力；N E欧拉临界力；N忿一个锚栓受拉承载力设计值；N卜、N李一个螺栓受拉、受剪承载力设计值；N录混凝土中一个栓钉受剪承载力设计值；V v节点连接的最大受剪承载力；T t建筑横风向基本 自振周期。几何参数a偏心支撑耗能梁段净长；b。箱形梁翼缘在两腹板间的宽度；反t加劲肋外伸宽度；hb梁截面高度；h。柱截面高度；h。腹板计算高度；h。b梁腹板高度；hoc柱腹板高度；he角焊缝有效厚度；hs栓钉高度；瓜地面饰面层厚度；hp压型钢板截面高度；t,钢构件翼缘厚度；tw钢构件腹板厚度；ts,加劲肋厚度；A钢构件毛截面面积；A。钢构件净截面面积；A br支撑斜杆截面面积；A,:加劲肋截面面积；vp节点域体积；W毛截面抵抗矩；W n净截面抵抗矩；wp毛截面塑性抵抗矩；wnp净截面塑性抵抗矩；I毛截面惯性矩；I n净截面惯性矩；I,翼缘对截面中和轴的惯性矩；I w腹板对截面中和轴的惯性矩。系数cG恒荷载效应系数；q楼面活荷载效应系数；cE、cE,水平地震作用、竖向地震作用效应系数；C w风荷载效应系数；了G-J恒荷载分项系数；yQ楼面活荷载分项系数；人、人，水平地震作用、竖向地震作用分项系数；了w风荷载分项系数；7 R E构件承载力抗震调整系数；y0结构重要性系数；艺结构j振型参与系数；a、a二水平、竖向地震影响系数最大值；al与结构基本 自振周期相应的地震影响系数；戈顶层附加地震作用系数；宁计算周期修正系数；产：风压高度变化系数；八风荷载体型系数；肠风压重现期调整系数；v风荷载脉动影响系数；杏建筑横风向临界阻尼 比；沪w风荷载组合值系数；又长细比；凡正则化长细比；外、外钢梁整体稳定系数；P配筋率。防 火 设 计 参 数c荷载等级；T构件的耐火极限；T s钢构件的临界强度；tl构件的温度滞后时间；。防火材料的比热；、一钢材的比热；a防火保护层厚度；A:单位长度构件的隔热材料内表面面积；v,单位长度构件的钢材体积；尸防火材料密度；几防火材料导热系数；w防火材料平均含水率；宁构件欠载系数。第一章总则第1.0.1条为在高层建筑钢结构设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规程。第1.0.2条本规程适用于高度和结构类型符合表1.0.2规定 的非抗震设防和设防烈度为6度至g度（以下简称6度至9度）的乙类及以下高层民用建筑钢结构的设计和施工。钢结构和有混凝土剪力墙的钢结构高层建筑的适用高度（m)表1.0.2结 构 种 类结构体系非抗震设防抗震设防烈度6、789钢结构框架框架一支撑（剪力墙板）各类筒体11 02 6 03 6 01 1 02 2 03 0 09 02 0 0 2 6 07 01 4 0 1 80有混凝土剪力墙的钢结构钢框架一混凝土剪力墙钢框架一混凝土核心筒2 2 01 801 0 07 0钢框筒一混凝土核心筒2 2 01 801 5 07 0注表中适用高度系指规则结构的高度，为从室外地坪算起至建筑糖口的高度。第1.0.3条高层建筑钢结构的设计，应根据高层建筑的特点，综合考虑建筑的使用功能、荷载性质、材料供应、制作安装、施工条件等因素，合理选择结构型式，对结构选型、构造和节点设计，应择优选用抗震和抗风性能好且又经济合理的结构体系和平立面布置。第1.0.4条有混凝土剪力墙的钢结构尚应符合国家现行标准钢筋混凝土高层建筑设计与施工规程（J G J 3）的规定。第1.0.5条抗震设防的高层民用建筑钢结构，根据其使用功能的重要 性 可分为 甲类、乙类、丙类、丁类四个类别。其划分应符合现行国家标准建设抗震设 防分类标准（G B5 0 2 3 3）的规定。第1.0.6条高层建筑钢结构各类建筑的抗震设计，应符合下列要求：一、甲类建筑应按专门研究的地震动参数计算地震作用；二、按6度设防位于I一皿类场地上的丙类建筑，可不计算地震作用；三、按6度设防位于w类的地上的丙类建筑、按6度设防的乙类建筑以及按7度至9度设防的乙、丙类建筑，应按本地 区的设 防烈度计算地震作用；四、按6度设防的建筑可不进行罕遇地震作用下的结构计算。第二章材料第2.0.1条高层建筑钢结构的钢材，宜采用Q 2 3 5等级B、C、D的碳素结构钢，以及Q 3 4 5等级B、C、D、E的低合金高强度结构钢。其质量标准应分别符合我国现行国家标准碳素结构钢（G B7 0 0）和低合金高强度结构钢（G B/T1 5 9 1）的规定。当有可靠根据时，可采用其他牌号的钢材。第2.0.2条承重结构的钢材应根据结构的重要性、荷载特征、连接方法、环境温度以及构件所处部位等不同情况，选择其牌号和材质，并应保证抗拉强度、伸长率、屈服点、冷弯试验、冲击韧性合格和硫、磷含量符合限值。对焊接结构尚应保证碳含量符合限值。第2.0.3条抗震结构钢材的强屈 比不应小于1.2；应有明显的屈服台阶；伸长率应大于2 0%；应有 良好的可焊性。第2.0.4条承重结构处于外露情况和低温环境时，其钢材J性能尚应符合耐大气腐蚀和避免低温冷脆的要求。第2.0.5条采 用焊接连接 的节点，当板厚等于或大于somm，并承受沿板厚方向的拉力作用时，应按现行国家标准厚度方向性能钢板（G B531 3）的规定，附加板厚方向的断面收缩率，并不得小于该标准2 1 5级规定的允许值。第2.0.6条结构采用 的钢材强度设计值，不得小于表2.0.6的规定。第2.0.7条钢材的物理性能，应按现行国家标准钢结构设计规范（G B J 1 7）第3.2.3条的规定采用。在高层建筑钢结构的设计和钢材订货文件中，应注明所采用钢材的牌号、等级和对Z向性能的附加保证要求。第2.0.8条钢结构的焊接材料应符合下列要求：一、手工焊接用焊条的质量，应符合现行国家标准碳钢焊条（G B511 7）或低合金钢焊条（G B5 1 1 8）的规定。选用的焊条型号应与主体金属相匹配。设计用钢材强度值（N/mmZ）表2.0.6强度设计值钢材牌号钢 材厚度(mm屈服强j,抗剪 fv端面承压（刨平顶紧
