《混凝土结构后锚固技术规程》JGJ145-2004.pdf

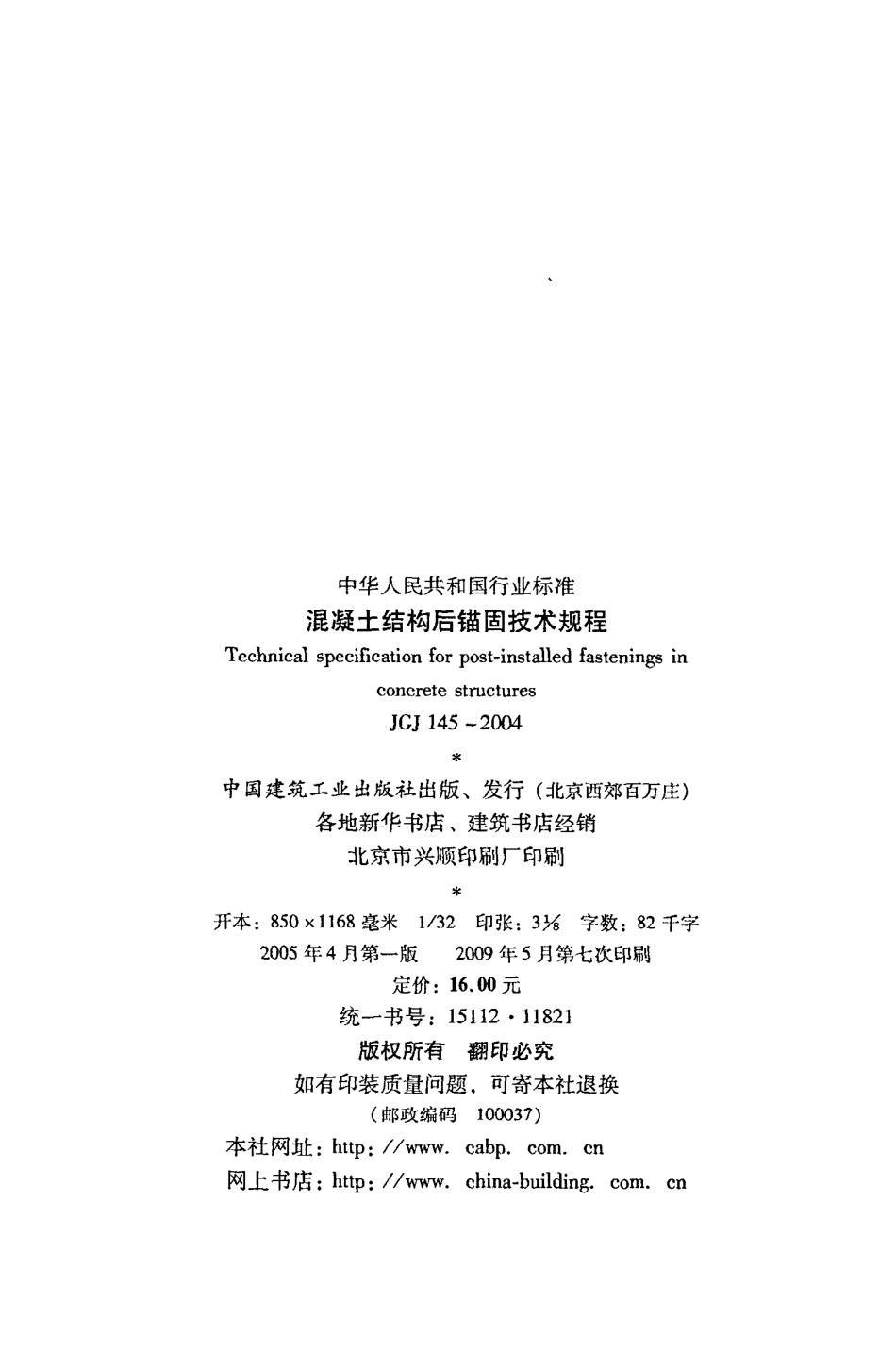

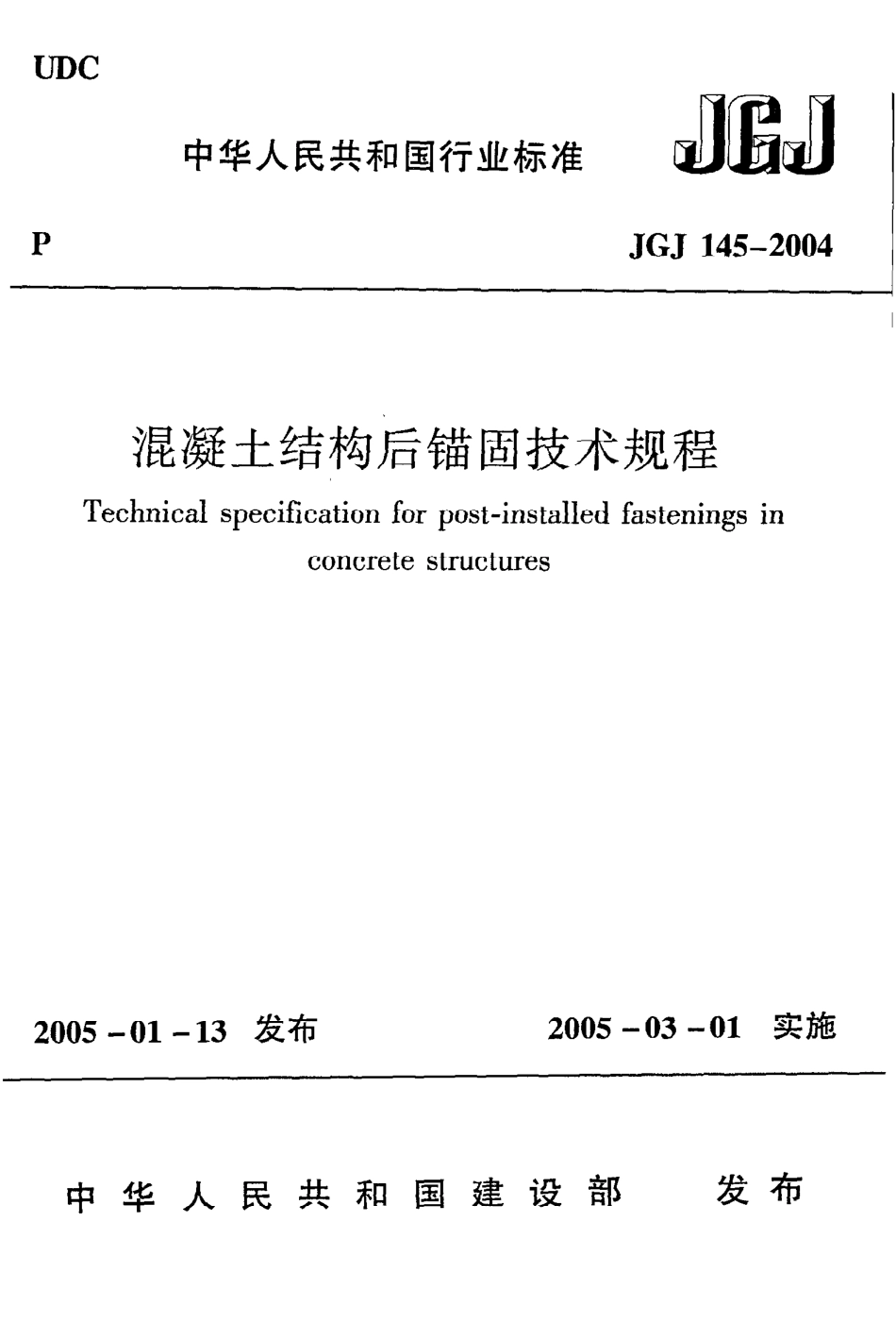

U D C中华人民共和国行业标准 履 PJ G J1 4 5一2 0 0 4混凝土结构后锚固技术规程T echnicalspecificationforpost一installedfasteningsinC ollC feteS tl飞I C tllfeS1门12 0 0 5一0 1一发布2 0 0 5一0 3一0 1实施中 华人民共和国建设部发布中华人民共和国行业标准混凝土结构后锚 固技术规程T echnicalspecificationforpost一installedfasteningsinC ollC T ete5 1川C tU reSJ G J1 4 5一2 0（娜J 4 0 7一2 0 0 5批准部门：中华人民共和国建设部施行日期：2 0 0 5年3月1日中国建筑工业出版社2 0 0 5北京中华人 民共和国行业标准混凝土结构后锚固技术规程T eC hnicalspecificationforP ost一installedfasteningsinC O】le 祀teS tn】C tU reSJ G J1 4 5一2 D（拜中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京市兴顺印刷厂印刷*开本：85 0 x11 6 8毫米l/3 2印张：3形字数：82千字2 0 0 5年4月第一版2 0 0 9年5月第七次印刷定价：1 6.0 0元统一书号：1 5 1 1 21 1 82 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0(X)3 7)本社网址：http:/?.cabp.C om.C n网上书店：http:/?.china一building。om.C n中华人民共和国建设部公告第3 0 7号建设部关于发布行业标准 混凝土结构后锚固技术规程的公告现批准混凝土结构后锚固技术规程为行业标准，编号为J G J1 4 5一2(X 科，自2 0 0 5年3月1日起实施。其 中，第4.1.3、4.2.4、4.2.7条为强制性条文，必须严格执行。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2田 5年1月1 3日前,?曰根据建设部建标【1 9 9 5 1 5 8号文的要求，规程编制组经广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上，制定了本规程。本规程的主要技术内容是：总则，术语和符号，材料，设计基本规定，锚固连接内力分析，承载能力极限状态计算，锚固抗震设计，构造措施，锚固施工与验收及锚固承载力现场检验方法。本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规程主编单位：中国建筑科学研究院（地址：北京市北三环东路3 0号；邮政编码：1以X)1 3）。本规程参加单位：中科院大连化物所河南省建筑科学研究院慧鱼（太仓）建筑锚栓有限公司喜利得（中国）有限公司本规程主要起草人：万墨林韩继云邸小坛贺曼罗吴金虎王稚萧雯目次1总则 12术语和符号 22.1术语 22.2符号 93材料 1 33.1混凝土基材 1 33.2锚栓 1 33.3锚固胶 1 44设计基本规定 1 74.1锚栓分类及适用范围 1 74.2锚固设计原则，一1 75锚固连接内力分析 2 05.1一般规定 加5.2群锚受拉内力计算 ，2 05.3群锚受剪内力计算 2 16承载能力极限状态计算 ，一2 66.1受拉承载力计算 2 66.2受剪承载力计算 3 26.3拉剪复合受力承载力计算 3 97锚固抗震设计 二”4 O8构造措施 ，4 29锚固施工及验收 科9.1基本要求 ，科9,2锚孔 料9.3锚栓的安装与锚固 4 59.4锚固质量检查与验收，一4 65附录A锚固承载力现场检验方法 4 8本规程用词说明 5 1条文说明 ，5 31总则1.0.1为使混凝土结构后锚固连接设计与施工做到技术先进、安全可靠、经济合理，制定本规程。1.0,2本规程适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收；不适用以砌体或轻混凝土为基材的锚固。1.0.3后锚固连接设计应考虑被连接结构的类型（结构构件与非结构构件）、锚栓受力状况（受拉、受压、受弯、受剪，及其组合）、荷载类型及锚固连接的安全等级（重要与一般）等因素的综合影响。1.0.4后锚固连接的设计、施工及验收，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。2术 语 和 符 号2.1术语2.1.1后锚固post一installedfastenings通过相关技术手段在既有混凝土结构上的锚固。2.L 2锚栓anchor将被连接件锚固到混凝土基材上的锚固组件。2,1.3膨胀型锚栓exP ansion朋cllors利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓（图2.1.3一1,图2.1.3一2）。军套筒膨胀套筒螺杆膨胀片内螺纹活动锥螺杆膨胀片膨胀锥头螺杆内螺纹、活动锥(a）套筒式（壳式）(b）膨胀片式（光杆式）图2.1.3一1扭矩控制式膨胀型锚栓2.1.4扩孔型锚栓undeoutancllo玲通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓（图2.1.4）。2.1.5化学植筋玩ndedreba玲以化学胶粘剂锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（图2.1.5）。2.L 6基材basenlaterial2膨胀杆外螺纹膨胀套筒膨胀锥贮似严聆膨胀锥内螺纹膨胀套筒膨胀杆外螺纹膨胀套筒外螺纹膨胀锥(a）锥下型（内塞）(b）杆下型（穿透式）(c）套下型（外塞）(d）套下型（穿透式）图2.1.3一2位移控制式膨胀型锚栓承载锚栓的母体结构材料，本规程指混凝土。2.1.7群锚anchor脚 uP共同工作的多个锚栓。2.1.8被连接件fixtu。被锚固到混凝土基材上的物件。2.1.9锚板anchor禅ate锚固到混凝土基材上的钢板。2.1.1 0破坏模式failuremode荷载下锚固连接的破坏形式。2.1.1 1锚栓破坏anchorfailu此锚栓或植筋本身钢材被拉断、剪坏或复合受力破坏形式（图2.1.1 1）。3耳p【-】螺杆膨胀套筒.J才膨胀套筒螺杆直孔膨胀锥头扩孔，膨胀锥头(a）预扩孔普通栓【I月】螺杆膨胀套筒寸膨胀套筒螺杆直孔刀头膨胀锥头刀头，膨胀锥头(b）自扩孔专用栓图2.1.4扩孔型锚栓锚孔钢筋才胶粘剂图2.1.5化学植筋百R 寸-已一，:.5吸、厂一一一(a）拉断(b）剪坏图2.1.n锚栓钢材破坏2.1.1 2混凝土锥体破坏rete。onefailure锚栓受拉时混凝土基材形成以锚栓为中心的倒锥体破坏形式（图2.1.1 2）。刃！N图2.1.1 2混凝土锥体受拉破坏2.1.1 3混合型破坏C olnbinationfailure化学植筋受拉时形成以基材表面混凝土锥体及深部粘结拔出之组合破坏形式（图2.1.1 3）。2.1.1 4混凝土边缘破坏。oncreteedgefail峨N破坏锥体队叮L比rll眯L I U lrllyL柑rll创浦湘朋加邓J朋J朋，l1 1湘粘结破坏图2.1.1 3混合型受拉破坏雾象了尹(b)(c)(d)图2.1.1 4混凝土边缘楔形体受剪破坏基材边缘受剪时形成以锚栓轴为顶点的混凝土楔形体破坏形式（图2.1.1 4）。2.1.1 5剪撬破坏pryoutfallure中心受剪时基材混凝土沿反方向被锚栓撬坏（图2.1.1 5）。?V l矶V、1【、U_U、反议卫，七只以站七二之图2.1巧基材剪撬破坏2.1.1 6劈裂破坏splittingfallure基材混凝土因锚栓膨胀挤压力而沿锚栓轴线或若干锚栓轴线连线之开裂破坏形式（图2.1.1 6）。石考v谬生图2.1.1 6基材劈裂破坏2.1.1 7拔出破坏pull一ontfailure拉力作 用 下 锚 栓 整 体从 锚 孔 中被 拉 出 的破 坏 形 式（图2.1.1 7）。2.1.1 8穿出破坏pull-tl朋ugh灿ure拉力作用下锚栓膨胀锥从套筒中被拉出而膨胀套仍留在锚孔中的破坏形式（图2.1.1 8）。2.1.1 9胶筋界面破坏steeF adhesiveinterfacefailure化学植筋或粘结型锚栓受拉时，沿胶粘剂与钢筋界面之拔出破坏形式（图2.1.1 9）。2.1.2 0胶混界面破坏adllesive/concreteinterfacefailure化学植筋受拉时，沿胶粘剂与混凝土孔壁界面之拔出破坏形式（图2.1.2 0）。2.1.2 1设计使用年限designworkinghfe设计规定的锚固件或结构构件不需进行大修即可按其预定 目的使用的时间。!,1,膨胀套筒产i！疗盼黔图2.1.1 8机械锚栓整体拔出栓穿 出破坏钢筋钢筋胶体图2.1.1 9化学植筋沿胶筋界面拔 出图2.1.2 0化学植筋沿胶混界面拔出2.2符号2.2.1作用与抗力M弯矩；N轴向力；R承载力；S作用效应；罗扭矩；1一剪力；N,拉力设计值；vsd 剪力设计值；N勤群锚受拉区总拉力设计值；鸣群锚总剪力设计值；N勤群锚中受力最大锚栓的拉力设计值；鸣群锚中受力最大锚栓的剪力设计值；N R k,s锚栓受拉承载力标准值；N R d,s锚栓受拉承载力设计值；阮，s锚栓受剪承载力标准值；V R d,s锚栓受剪承载力设计值；N R k,c混凝土锥体受拉破坏承载力标准值；N R d，。混凝土锥体受拉破坏承载力设计值；N R k,sp混凝土劈裂破坏受拉承载力标准值；呱d,sp混凝土劈裂破坏受拉承载力设计值；N瓜，p锚栓拔出破坏受拉承载力标准值；N R d,p锚栓拔出破坏受拉承载力设计值；T inst按规定安装，施加于锚栓的扭矩；N inst按规定安装，施加于锚栓的相应的预紧力；V R k,c混凝土楔形体受剪破坏承载力标准值；阮，c混凝土楔形体受剪破坏承载力设计值；阮，.cP一一混凝土剪撬破坏承载力标准值；珠d,.cp混凝土剪撬破坏承载力设计值。2.2.2材料强度石k锚栓屈服强度标准值；fstk锚栓极限抗拉强度标准值；fcu,k混凝土立方体抗压 强度标准值。2.2.3几何特征值（图2.2.3)A,W e,锚栓应力截面面积和截面抵抗矩；a同一受力方 向群锚与群锚邻接 的外部锚栓之间的距离；乙混凝土基材宽度；。、。1、。2锚栓与混凝土基材边缘的距离；。cr,N混凝土理想锥体受拉破坏的锚栓临界边距；。而n一不发生安装造成的混凝土劈裂破坏的锚栓边距最小值；d锚栓杆、螺杆外螺纹公称直径及钢筋直径；d。、D锚孔直径；du扩孔直径；df锚板钻孔直径；dnom一锚栓外径；h混凝土基材厚度；h0钻孔深度；h,钻孔底尖端深度；hef一一锚栓有效锚固深度；h而n不发生安装造成的混凝土劈裂破坏的混凝土基材厚度最小值；hnonl一锚栓埋置深度；1 0井其冲玄子今d也考工扭矩控制式膨胀锚栓位移控制式膨胀锚栓化学植筋，刁，2岌五N5 2声（奋 衬 i戴襄万，秘群锚受拉群锚受剪图2.2.3锚固几何特征值I 了,1,2锚栓之间的距离；，。r,N混凝土理想锥体受拉破坏的锚栓临界间距；，而n不发生安装造成的混凝土劈裂破坏的锚栓间距最小值；tfix被连接件厚度或锚板厚度；鹉，N单根锚栓受拉，混凝土破坏理想锥体投影面面积；A C,N混凝土破坏计算锥体投影面面积；裂，v单根锚栓受剪混凝土破坏理想楔形体在侧向的投影面面积；A c,v混凝土破坏计算楔形体在侧向的投影面面积；lf-一剪切荷载下，锚栓的计算长度。2.2.4分项系数及计算系数了A锚固重要性系数；了R.锚固承载力分项系数；汽，v角度对受剪承载力的影响系数；沪ec,N荷载偏心对受拉承载力的影响系数；沪e。，v荷载偏心对受剪承载力的影响系数；汽，ves一芍立 距与混凝土基材厚度 比对受剪承载力的影响系数；沪，,N表层混凝土因密集配筋的剥离作用对受拉承载力的影响系数；么，N边距。对受拉承载力的影响系数；必s,v边距。对受剪承载力的影响系数；沪ucr,N未裂混凝土对受拉承载力的提高系数；沪ucr,v未裂混凝土对受剪承载力的提高系数。3材料3.1混凝土基 材3.1.1混凝土基材应坚实，且具有较大体量
