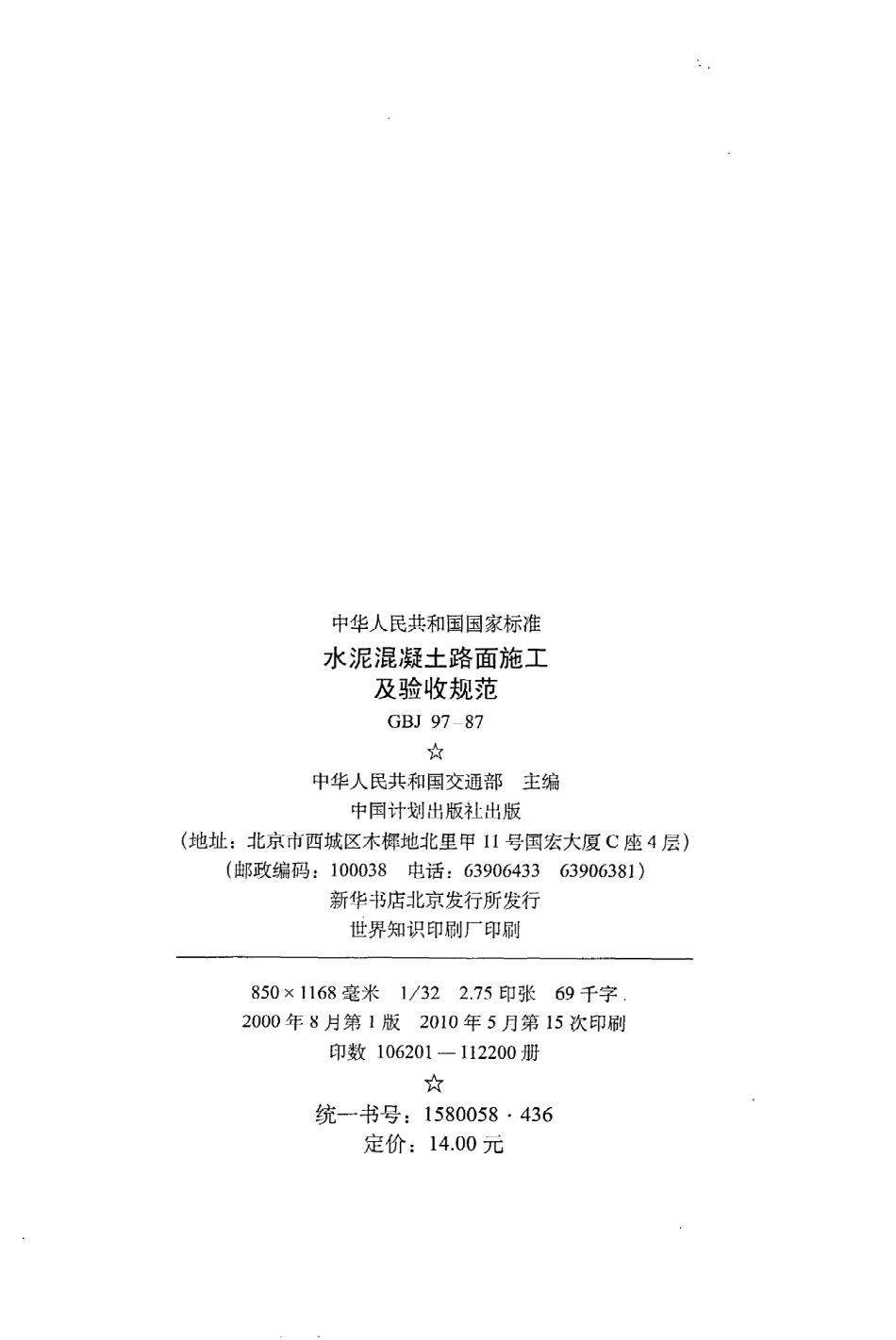

U D C中华人民共和国国家标准G B J9 7一87水泥 混凝土路面施工及验 收规范1 9 87，一0 2一0 9发布1 9 87一1 0一0 1实施中华人民共和 国国家计划委员会发布中华人 民共和 国国家标准水泥混凝土路面施工及验收规范G B J9 7一87主编部门：中 华 人民共和 国交通部批 准部门：中华人 民共和 国国家计划委员会施行 日期：1987年1 0月1日中国计划出版社2 0 0 0北京中华人民共和国国家标准水泥混凝土路面施工及验收规范G B J9 7一87中华人民共和国交通部主编中国计划出版社出版（地址：北京市西城区木梅地北里甲1 1号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0 x11 6 8毫米l/3 22.7 5印张6 9千字2 0 0 0年8月第1版2 0 1 0年5月第巧次印刷印数1 0 6 2 0 1一1 1 2 2 0 0册统一书号：1 5 80 0 5 84 3 6定价：1 4.0 0元关于发布水泥混凝土路面施工及验收规范的通知计标 1 9 872 2 6号根据原国家建委（81）建发设字第5 4 6号文的通知，由交通部会同有关部门共同制订的水泥混凝土路面施工及验收规范，已经有关部门会审。现批准水泥混凝土路面施工及验收规范G B J9 7一87为国家标准，自一九八七年十月一日起施行。本标准由交通部管理，其具体解释等工作，由浙江省交通厅负责，出版发行由我委基本建设标准定额研究所负责组织。国家计划委员会一九八七年二月九日编 制 说 明本规范是根据原国家建委81建发设字5 4 6号文通知，由浙江省交通厅负责主编，并会同广东省交通厅等十四个单位共同编制而成的。本规范在编制过 程中，进行了 比较广泛的调查研究，总结了建国以来修筑水泥混凝土路 面的经验，吸取了有关科研成果，并广泛征求全 国各有关单位的意见，多次召开专题讨论会，经反复讨论修改，最后会同有关部门共同审查定稿。本规范共分六章十一节和八个附录。主要内容有总则，施工准备，基 层与垫层，水泥混凝土板施工，水泥混凝土路 面质量检查和竣工验收，安全生产等。本规范是首次编制，请各单位在执行过 程中，注意积累资料，总结经验。如发现需要修改和补充之处，请将意见和有关资料寄交浙江省交通厅（杭州梅花碑），以便今后修订时参考。中华人民共和国交通部1 9 87年2月目录主要符号第一章总则 （1)第二章施工准备 （2)第三章基层与垫层 （3)第四章水泥混凝土板施工 ，（5)第一节材料 ，（5)第二节混凝土配合比 ，（8)第三节混凝土拌合物的搅拌和运输 （1 0)第四节混凝土拌合物的浇筑 ，（1 1)第五节钢筋 设 置 （1 3)第六节接缝 施工 ，（1 4)第七节混凝土板养护 （1 7)第八节冬季施工和夏季施工 （1 8)第九节旧混凝土板加厚 （2 0)第五章水泥混凝土路面质量检查和竣工验收 （2 1)第一节质 量 检 查 （2 1)第二节竣工验 收 （2 3)第六章安 全生产 ，（2 8)附录一混凝土配合比算例 （2 9)附录二混凝土板真空 吸水工艺 ，（3 2)附录三混凝土板切缝机具及施工工艺 （3 3)附录四混凝土板接缝填缝料 （3 4)附录五混凝土板塑料薄膜养护工艺 （3 6)附录六混凝土抗压、抗折和劈裂抗拉强度试验，（3 8)附录七计量单位的换算附录八本规范用词说明附 加 说 明 附：条文说明(4 4)(4 6)(4 7)(4 9)主要符 号氏混凝土计算抗折强度（M P a);，。混凝土圆柱劈裂强度（M P a);ab混凝土小梁抗折强度（M P a);C混凝土试件抗压强度（M P a);C水泥标号抗压强度（M P a);C忿水泥实际抗压强度（M P a);K。水泥标号富余系数；备一混凝土灰水比，C,混凝土试配强度；,混凝土强度均方差；E,基层顶面当量回弹模量（M P a);E s基层顶面计算回弹模量（M P a);E。土基的回弹模量（M P a);z。黄河 J N一1 5 0汽车测得的计算回弹弯沉值（mm);尸试件破坏最大荷载（N);A试件受压面积（cmZ）。第一章总则第1.0.1条为了提高水泥混凝土路（道）面（以下简称混凝土路 面）工程的施工技术水平，保证工程质量，以促进交通建设和运输的发展，特制订本规范。第1.0.2条本规范适用于新建和改建的公路、城市道路、厂矿道路和 民航机场道面等就地浇筑的水泥混凝土路面的施工及验收。注：民航机场道面指跑道、停机坪、滑行道。第1.0.3条混凝土路面的施工，必须根据设计文件、施工条件及水文、地质、气象等不同情况，采取相应的技术措施，以保证工程质量。第1.0.4条混凝土路面 原材料的选 用，应贯彻 因地制宜就地取材的原则。第1.0.5条混凝土路面的施工，应采用机械操作，并积极采用新技术、新材料和新工艺。第1.0.6条混凝土路面的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。第二章施工准 备第2.0.1条施 工单位应根据设计文件及 施工条件，确定施工方案，编制施工组织设计。第2.0.2条施工前应解决水电供应，交通道路，搅拌和堆料场地，办公生活用房、工棚仓库和消防等设施。第2.0.3条有碍施工的建筑物、灌溉渠道和地下管线等，均应在施工前拆迁完毕。第2.0.4条施工前必须对混凝土路面原材料进行取样试验分析，并应提供混凝土配合比试验数据。第2,0.5条施工单位应根据设计文件，复测平面和高程控制桩，据以定出路面中心、路面宽度和纵横高程等样桩。控制桩测量的精度，应符合国家有关标准、规范的规定。第三章基层与垫层第3.0.1条混凝土路面的路基，应符合下列要求：一、路基的高度、宽度、纵横坡度和边坡等均应符合设计要求；二、路基应有良好的排水系统；三、路基应坚实、稳定，压实度和平整度应符合设计要求；四、对现有路基加宽，应使新旧路基结合良好，压实度应符合要求。第3.0.2条混凝土路面的基层，宜采用板体性好、强度高的石灰稳定土、工业废渣类、级配碎（砾）石掺灰和水泥稳定砂砾（包括砾 石土）等半刚性基层，及泥灰结碎（砾）石基 层。第3.0.3条混凝土路面基层的强度应满足设计要求。基层施工应符合下列要求：一、石灰稳定土基层，应做到 土块粉碎，石灰合格，配料准确，拌和均匀，控制最佳含水量，碾 压密实。石灰含量宜占土的8一1 2。当日平均气温低于5C（摄氏度）时，应停止施工，并应在冻结前达到规定强度，石灰稳定土基层不宜在雨天施工；二、对煤渣、粉煤灰、冶金矿渣等工业废渣类基层，应按其化学成份和颗粒组成，掺入一定数量石灰土或石渣组成混合料，加水拌和压实，洒水养护。当 日平均气温低于5C时，不应施工，并应在冻结前达 到规定强度；三、泥灰结碎（砾）石基 层，应严格控制泥灰的含量。泥灰的总含量不宜大于总混合料的2 0%，石灰含量宜占土的8一1 2%，土的塑性指数宜为1 0一1 4。施工可采用灌浆法或拌和法，采用拌和法时，应先拌匀灰土；注：土的塑性指数，为采用 7 6 9平衡锥标准测定液限。如采用 1 0 0 9平衡锥，土的塑3性指数宜为1 5?2 2。四、级配碎（砾）石掺石灰基层的碎（砾）石颗粒应符合级配要求。细料含量宜为2 0一3 0%，石灰含量宜占细料的8一1 2%;五、水泥稳定砂砾（包括砾 石土）基 层的砂砾应有一定的级配，最大粒径不应超过scm，水泥含量不宜超过混合料总重的6%，压实工作必须在水泥终凝前完成。第3,0.4条基层完成后，应加强养护，控制行车，不使出现车槽。如有损坏应在浇筑混凝土板前采用相同材料修补压实，严禁用松散粒料填补。对加宽的基 层，新旧部分的强度应一致。第3.0.5条设置垫层时，垫层施工应符合下列要求：一、宜选用当地的砂砾或炉渣等材料；二、垫层施工前，应处理好路基病害，并完成排水设施；三、垫层铺筑应碾压密实、均匀；四、冰冻地区采用灰土垫层时，当日平均气温低于5时，不应施工，并应在冰冻前达到规定强度。第3.0.6条混凝土 路 面 施工，应按设计要求，及时完成路肩、排水及 人行道等工程。第四章水泥混凝土板施工第一节材料第4.1.1条用于混凝土板的水泥，应符合下列要求：一、应采用强度高、收缩性小、耐磨性强、抗冻性好的水泥。其物理性能和化学成份应符合国家有关标准的规定；二、公路、城市道路、厂矿道路应采用硅酸盐水泥或普通硅酸盐水泥（简称普通水泥），水泥标号不应低于4 2 5号。当条件受限制时，可采用矿渣水泥，其标号不应低于4 2 5号，并应严格控制用水量，适应延长搅拌时间，加强养护工作；亦可采用3 2 5号普通水泥，但应采取掺外加剂、干硬性混凝土或真空吸水等措施；三、民航机场道 面和高速公路，必须采用标号不低于4 2 5号的硅酸盐水泥；四、水泥进场时，应有产品合格证 及化验单。并应对品种、标号、包装、数量、出厂日期等进行检查验收；五、不同标号、厂牌、品种、出厂 日期的水泥，不得混合堆放，严禁混合使用。出厂期超过三个 月或受潮的水泥，必须经过试验，按其试验结果决定正常使用或降级使用。已经结块变质的水泥不得使用。第4.1.2条混凝土板用的砂，应符合下列要求：一、应采用洁净、坚硬、符合规定级配、细度模数在2.5以上的粗、中砂；二、当无法取得粗、中砂时，经配合比试验可行，可采用泥土杂物含量小于3的细砂；三、砂的技术要求应符合表4.1.2的规定。5砂的技术要求表4.1.2项目技术要求颗粒级配筛孔尺寸（mm)方孔圆孔0.1 60.31 50.6 31.2 52.5 05,0累计筛余量(%)I区l区l区1 0 0?9 01 0 0?9 01 0 0?9 09 5?809 2?7 085?5 585?7 17 0?4 14 0?1 66 5?3 55 0?1 02 5?1 03 5?52 5?01 5?01 0?01 0?01 0?0泥土杂物含量（冲洗法）(%)镇3硫化物和硫酸盐含量（折算为 5 0 3)(%)镇1有机物质含量（比色法）颜色不应深于标准溶液的颜色其他杂物不得混有石灰、煤渣、草根等其他杂物注：I区砂基本属于粗砂。l区砂属于中砂和一部份偏粗的细砂，颗粒适 中，级配最好。l区砂属细砂和一部分偏细的中砂。有机物质含量标准溶液 的配制方法：取 2 9蹂酸粉溶解于9 8ml的1 0环酒精溶液 中即得所需的蹂酸溶液，然后取该溶液2.sml注入9 7.5 ml。浓度为3%的氢氧化钠溶液中，加塞后剧烈摇动，静置2 4 h即得标准溶液。第4.1.3条混凝土板用的碎（砾）石，应符合下列要求：一、碎（砾）石应质地坚硬，并应符合规定级配，最大粒径不应超过4 O mm;二、碎石的技术要求，应符合表4.1.3一1的规定；三、砾 石的技术要求，应符合表4.1.3一2的规定。第4.1.4条用于抗冻性混凝土的碎（砾）石，应进行冻融和坚 固性 试验。注：一月份平均温度不低于一1 0 C的地 区，不考虑石料的抗冻性。第4.1.5条混凝土搅拌和养护用水应清洁，宜采用饮用水。使用非饮用水时，应经过化验，并应符合下列规定：一、硫酸盐含量（按5 0，计）不得超过2 7 0 0 mg/L;6求后方可使用。掺用的外加剂，可按下列规定选用。一、为减少 混凝土拌合物的用水量，改善和易性，节约水泥用量，提高混凝土强度，可掺入减水剂；二、夏季施工或需要延长作业时间时，可掺入缓凝剂；三、冬季施工为提高早期强度或为缩短养护时间，可掺入早强剂；四、严寒地 区为抗冻，可掺入引气剂。第4.1.7条混凝土板用的钢筋，应符合下列要求：一、钢筋的品种、规格，应符合设计要求；二、钢筋应顺直，不得有裂缝、断伤、刻痕，表面油污和颗粒状或片状锈蚀应清除。第二节混凝土配合比第4.2.1条混凝土 配合比，应保证混凝土的设计强度、耐磨、耐久和混凝土拌合物和易性的要求。在冰冻地区还应符合抗冻性的要求。第4.2.2条混凝土配合比，应根据水灰比与强度关系曲线进行计算和试配确定。并应按抗压强度作配合比设计，以抗折强度作强度检验。混凝土抗压强度的试验应符合本规范附录六的规定。第4.2
