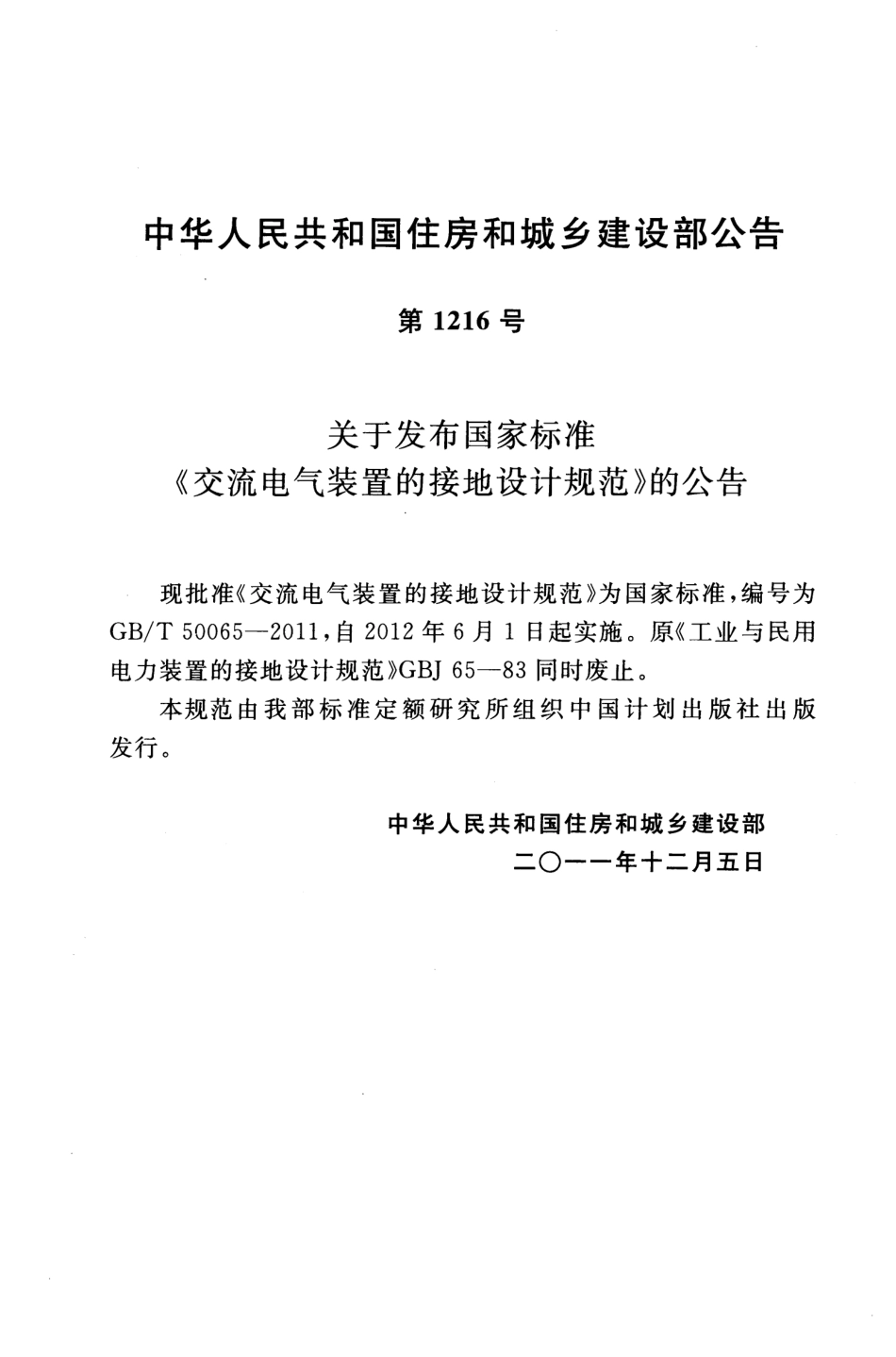

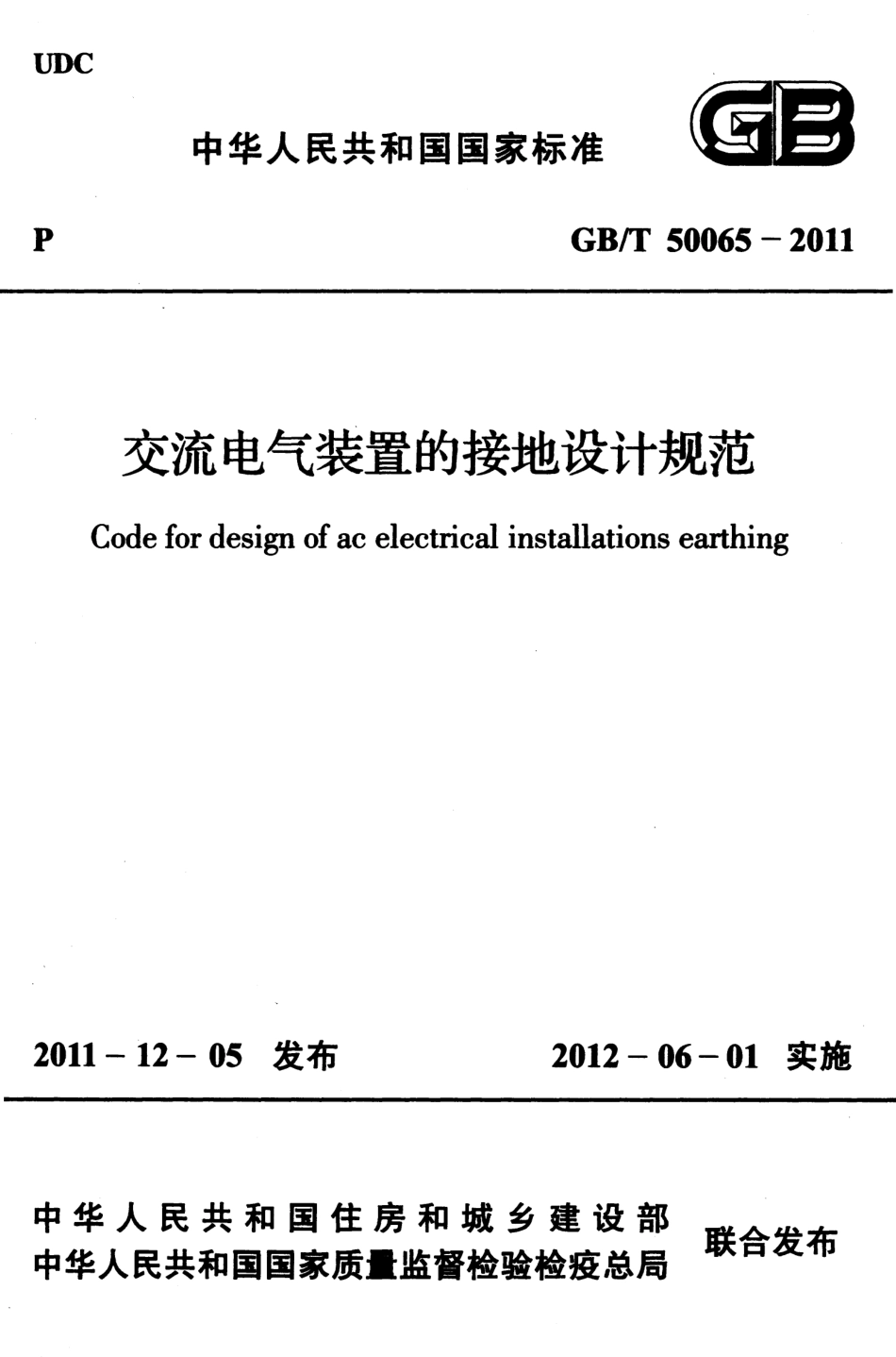

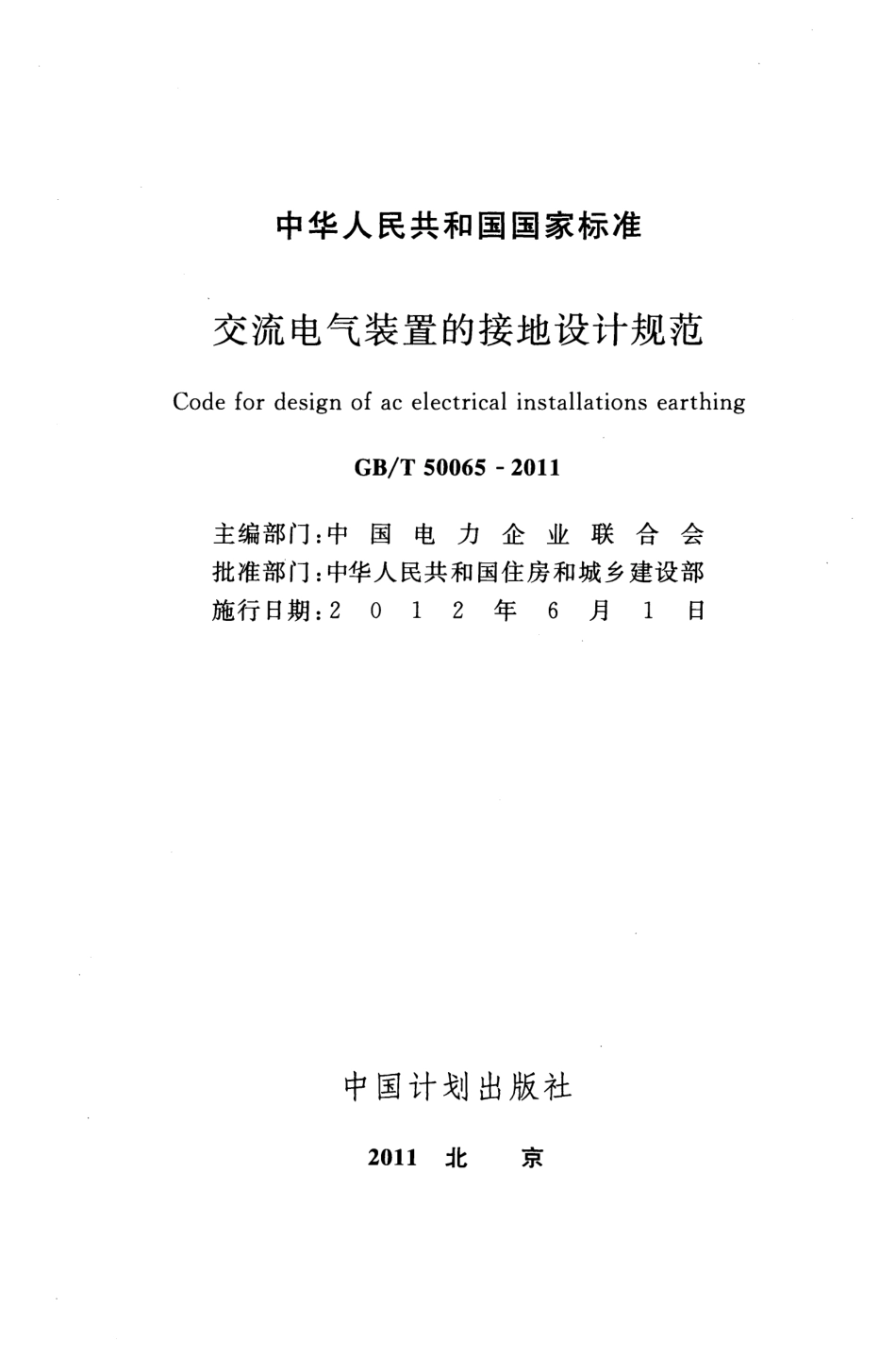

UDC中华人民共和国国家标准-PGBff50065-2011交流电气装置的接地设计规范Codefordesignofacelectricalinstallationsearthing2011-12-05发布2012-06-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局www.weboos.com中华人民共和国国家标准交流电气装置的接地设计规范CodefordesignofacelectricalinstallationsearthingGB/T50065-2011主编部门:中国电力企业联合会批准部门z中华人民共和国住房和城乡建设部施行日期:2012年6月1日中国计划出版社2011北京www.weboos.com中华人民共和国住房和城乡建设部公告第1216号关于发布国家标准《交流电气装置的接地设计规范》的公告现批准《交流电气装置的接地设计规范》为国家标准，编号为GB/T50065-2011，自2012年6月1日起实施。原《工业与民用电力装置的接地设计规范))GBJ65-83同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二。一-年十二月五日www.weboos.com前言本规范是根据原建设部《关于印发〈二00四年工程建设国家标准制订、修订计划〉的通知>>(建标(2004J67号)的要求，由中国电力科学研究院会同有关单位对原国家标准《工业与民用电力装置的接地设计规范>>GBJ65-83进行修订而成的。本规范在修订过程中，修订组经过调查研究，广为搜集近年来随着电力系统的发展对电气工程中交流电气装置接地技术提出的新要求以及相关科研成果和工程的实践经验，在原有标准的基础上增添了许多新的内容。在认真处理征求意见稿反馈意见后提出送审稿，最后经审查定稿。本规范共分8章和9个附录，主要技术内容包括:总则，术语，高压电气装置接地，发电厂和变电站的接地网，高压架空线路和电缆线路的接地，高压配电电气装置的接地，低压系统接地型式、架空线路的接地、电气装置的接地电阻和保护总等电位联结系统，低压电气装置的接地装置和保护导体等。本规范本次修订的主要内容是:1.对本规范的适用范围作了修订，由适用于35kV及以下，扩大到适用于750kV及以下电压等级。同时由于接地要求的不同，将交流电气装置按系统标称电压的区别划分为高压(1kV以上至750kV)和低压(lkV及以下)电气装置。2.根据条文内容的修订，适当增加了术语。3.规定了接地的种类。随着本规范适用范围的扩大，也将高压电气装置的保护接地的范围加以扩大。4.提出了llokV及以上变电站接地网设计的一般要求。对有效接地系统变电站接地网提出了地电位升高的限值和均压要•1...
