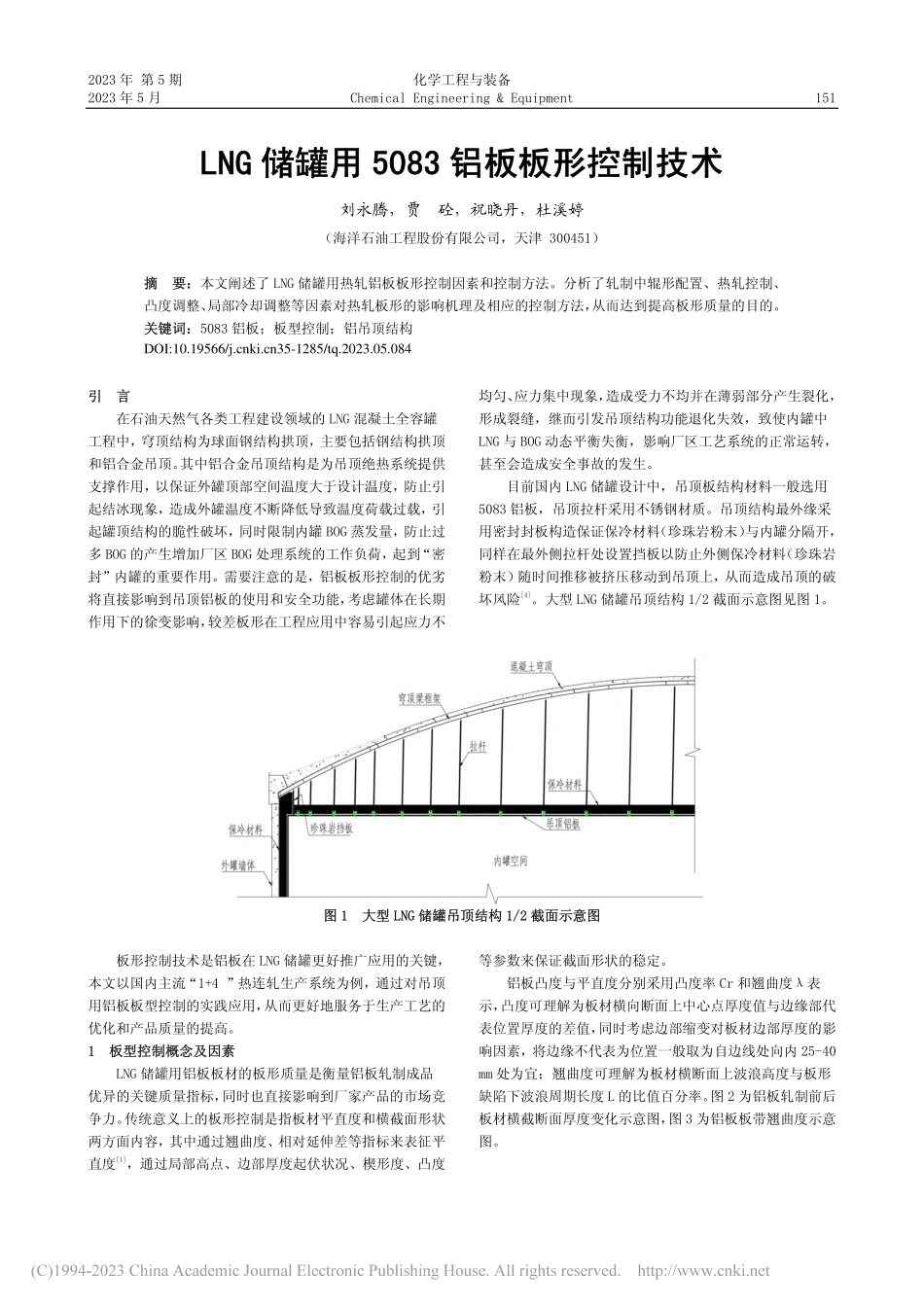

2023年第5期化学工程与装备2023年5月ChemicalEngineering&Equipment151LNG储罐用5083铝板板形控制技术刘永腾，贾砼，祝晓丹，杜溪婷（海洋石油工程股份有限公司，天津300451）摘要：本文阐述了LNG储罐用热轧铝板板形控制因素和控制方法。分析了轧制中辊形配置、热轧控制、凸度调整、局部冷却调整等因素对热轧板形的影响机理及相应的控制方法，从而达到提高板形质量的目的。关键词：5083铝板；板型控制；铝吊顶结构引言在石油天然气各类工程建设领域的LNG混凝土全容罐工程中，穹顶结构为球面钢结构拱顶，主要包括钢结构拱顶和铝合金吊顶。其中铝合金吊顶结构是为吊顶绝热系统提供支撑作用，以保证外罐顶部空间温度大于设计温度，防止引起结冰现象，造成外罐温度不断降低导致温度荷载过载，引起罐顶结构的脆性破坏，同时限制内罐BOG蒸发量，防止过多BOG的产生增加厂区BOG处理系统的工作负荷，起到“密封”内罐的重要作用。需要注意的是，铝板板形控制的优劣将直接影响到吊顶铝板的使用和安全功能，考虑罐体在长期作用下的徐变影响，较差板形在工程应用中容易引起应力不均匀、应力集中现象，造成受力不均并在薄弱部分产生裂化，形成裂缝，继而引发吊顶结构功能退化失效，致使内罐中LNG与BOG动态平衡失衡，影响厂区工艺系统的正常运转，甚至会造成安全事故的发生。目前国内LNG储罐设计中，吊顶板结构材料一般选用5083铝板，吊顶拉杆采用不锈钢材质。吊顶结构最外缘采用密封封板构造保证保冷材料（珍珠岩粉末）与内罐分隔开，同样在最外侧拉杆处设置挡板以防止外侧保冷材料（珍珠岩粉末）随时间推移被挤压移动到吊顶上，从而造成吊顶的破坏风险[4]。大型LNG储罐吊顶结构1/2截面示意图见图1。图1大型LNG储罐吊顶结构1/2截面示意图板形控制技术是铝板在LNG储罐更好推广应用的关键，本文以国内主流“1+4”热连轧生产系统为例，通过对吊顶用铝板板型控制的实践应用，从而更好地服务于生产工艺的优化和产品质量的提高。1板型控制概念及因素LNG储罐用铝板板材的板形质量是衡量铝板轧制成品优异的关键质量指标，同时也直接影响到厂家产品的市场竞争力。传统意义上的板形控制是指板材平直度和横截面形状两方面内容，其中通过翘曲度、相对延伸差等指标来表征平直度[1]，通过局部高点、边部厚度起伏状况、楔形度、凸度等参数来保证截面形状的稳定。铝板凸度与平直度分别采用凸度率Cr和翘曲度λ表示，凸度可理解为板材横向断面上中心点厚度值与边缘部代表位置厚度的...
