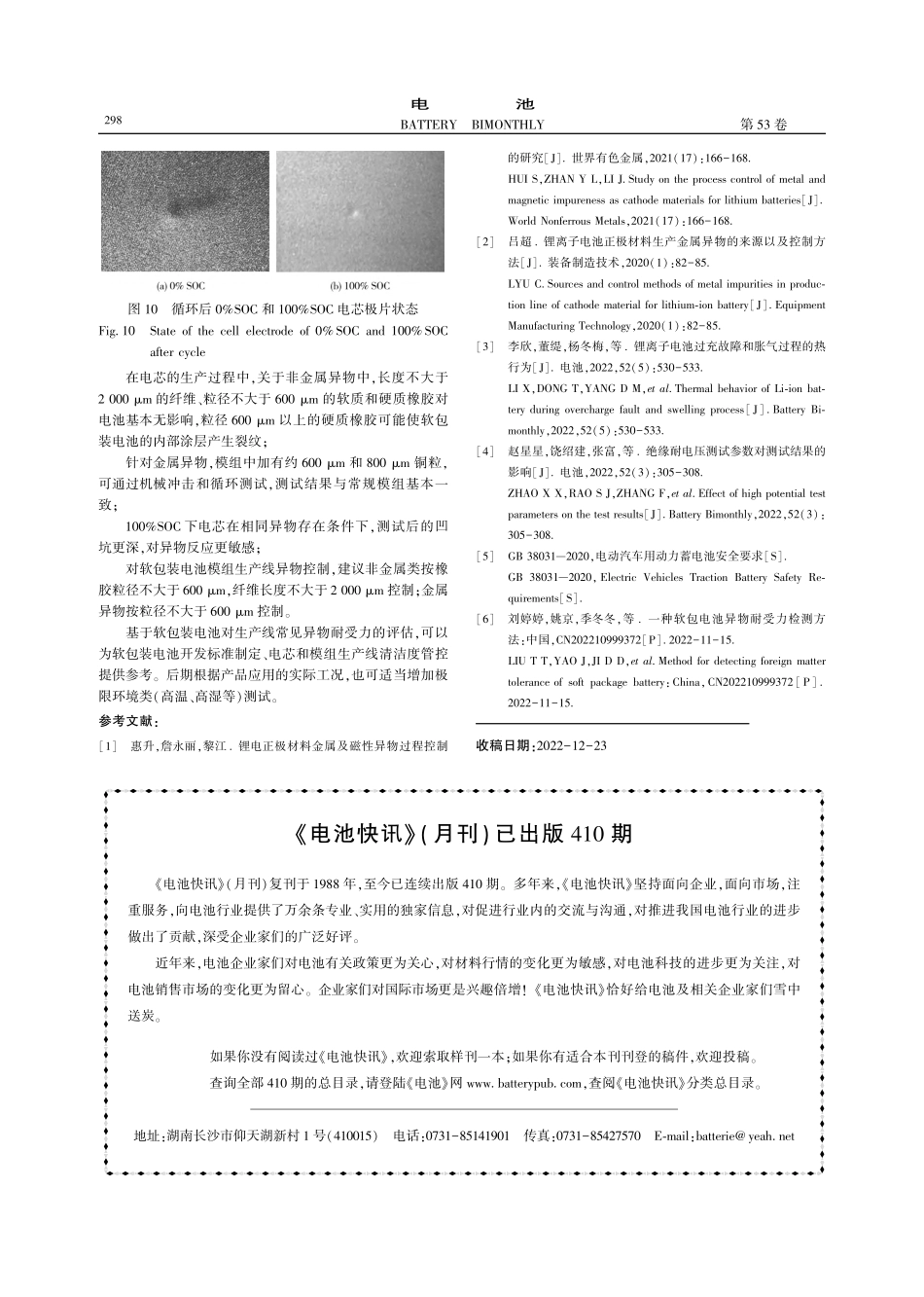

电池BATTERYBIMONTHLY第53卷图10循环后0%SOC和100%SOC电芯极片状态Fig.10Stateofthecellelectrodeof0%SOCand100%SOCaftercycle在电芯的生产过程中,关于非金属异物中,长度不大于2000μm的纤维、粒径不大于600μm的软质和硬质橡胶对电池基本无影响,粒径600μm以上的硬质橡胶可能使软包装电池的内部涂层产生裂纹;针对金属异物,模组中加有约600μm和800μm铜粒,可通过机械冲击和循环测试,测试结果与常规模组基本一致;100%SOC下电芯在相同异物存在条件下,测试后的凹坑更深,对异物反应更敏感;对软包装电池模组生产线异物控制,建议非金属类按橡胶粒径不大于600μm,纤维长度不大于2000μm控制;金属异物按粒径不大于600μm控制。基于软包装电池对生产线常见异物耐受力的评估,可以为软包装电池开发标准制定、电芯和模组生产线清洁度管控提供参考。后期根据产品应用的实际工况,也可适当增加极限环境类(高温、高湿等)测试。参考文献:[1]惠升,詹永丽,黎江.锂电正极材料金属及磁性异物过程控制的研究[J].世界有色金属,2021(17):166-168.HUIS,ZHANYL,LIJ.Studyontheprocesscontrolofmetalandmagneticimpurenessascathodematerialsforlithiumbatteries[J].WorldNonferrousMetals,2021(17):166-168.[2]吕超.锂离子电池正极材料生产金属异物的来源以及控制方法[J].装备制造技术,2020(1):82-85.LYUC.Sourcesandcontrolmethodsofmetalimpuritiesinproduc-tionlineofcathodematerialforlithium-ionbattery[J].EquipmentManufacturingTechnology,2020(1):82-85.[3]李欣,董缇,杨冬梅,等.锂离子电池过充故障和胀气过程的热行为[J].电池,2022,52(5):530-533.LIX,DONGT,YANGDM,etal.ThermalbehaviorofLi-ionbat-teryduringoverchargefaultandswellingprocess[J].BatteryBi-monthly,2022,52(5):530-533.[4]赵星星,饶绍建,张富,等.绝缘耐电压测试参数对测试结果的影响[J].电池,2022,52(3):305-308.ZHAOXX,RAOSJ,ZHANGF,etal.Effectofhighpotentialtestparametersonthetestresults[J].BatteryBimonthly,2022,52(3):305-308.[5]GB38031—2020,电动汽车用动力蓄电池安全要求[S].GB38031—2020,ElectricVehiclesTractionBatterySafetyRe-quirements[S].[6]刘婷婷,姚京,季冬冬,等.一种软包电池异物耐受力检测方法:中国,CN202210999372[P].2022-11-15.LIUTT,YAOJ,JIDD,etal.Methodfordetectingforeignmattertoleranceofsoftpackagebattery:China,CN202210999372[P].2022-11-15.收稿日...
