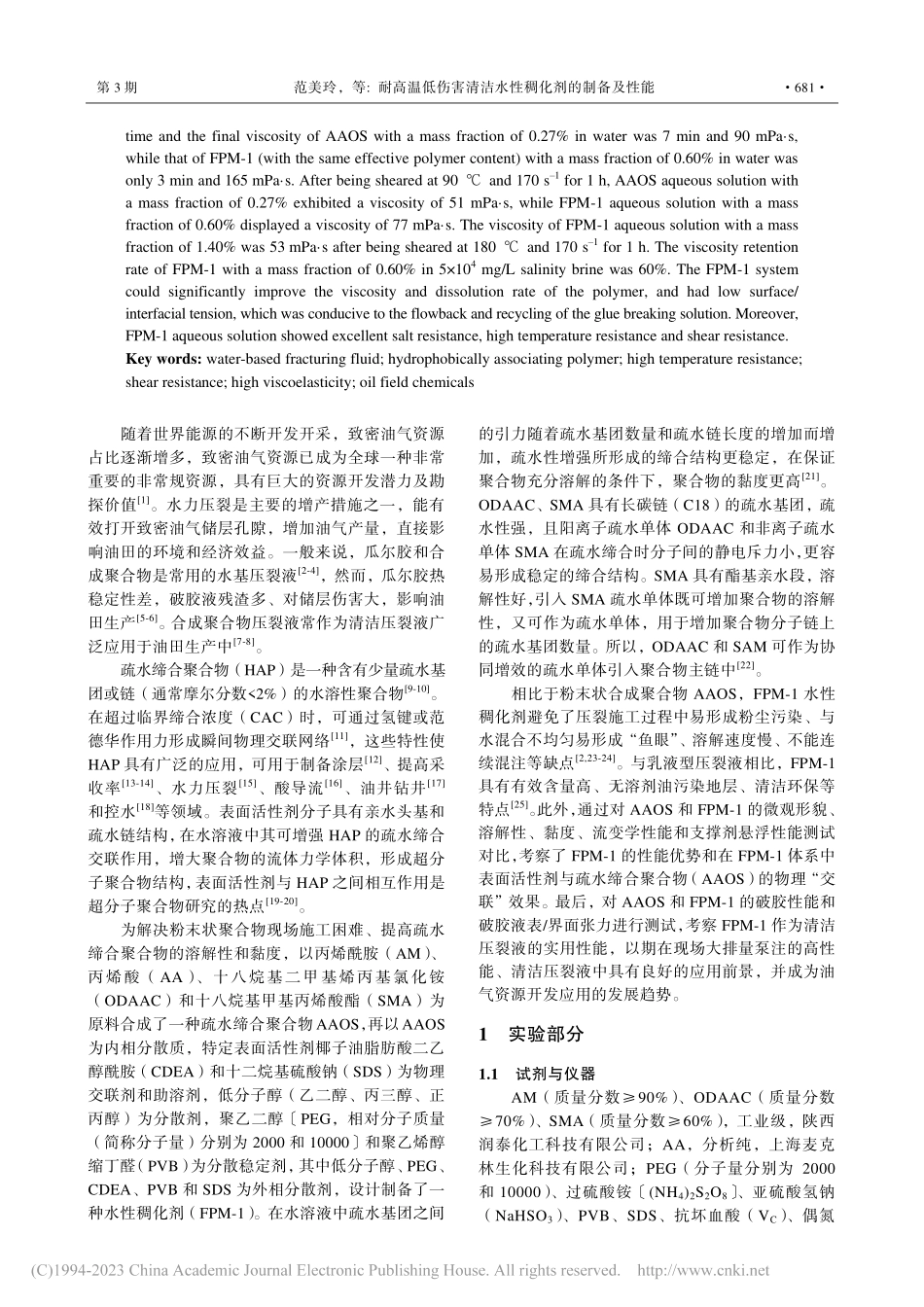

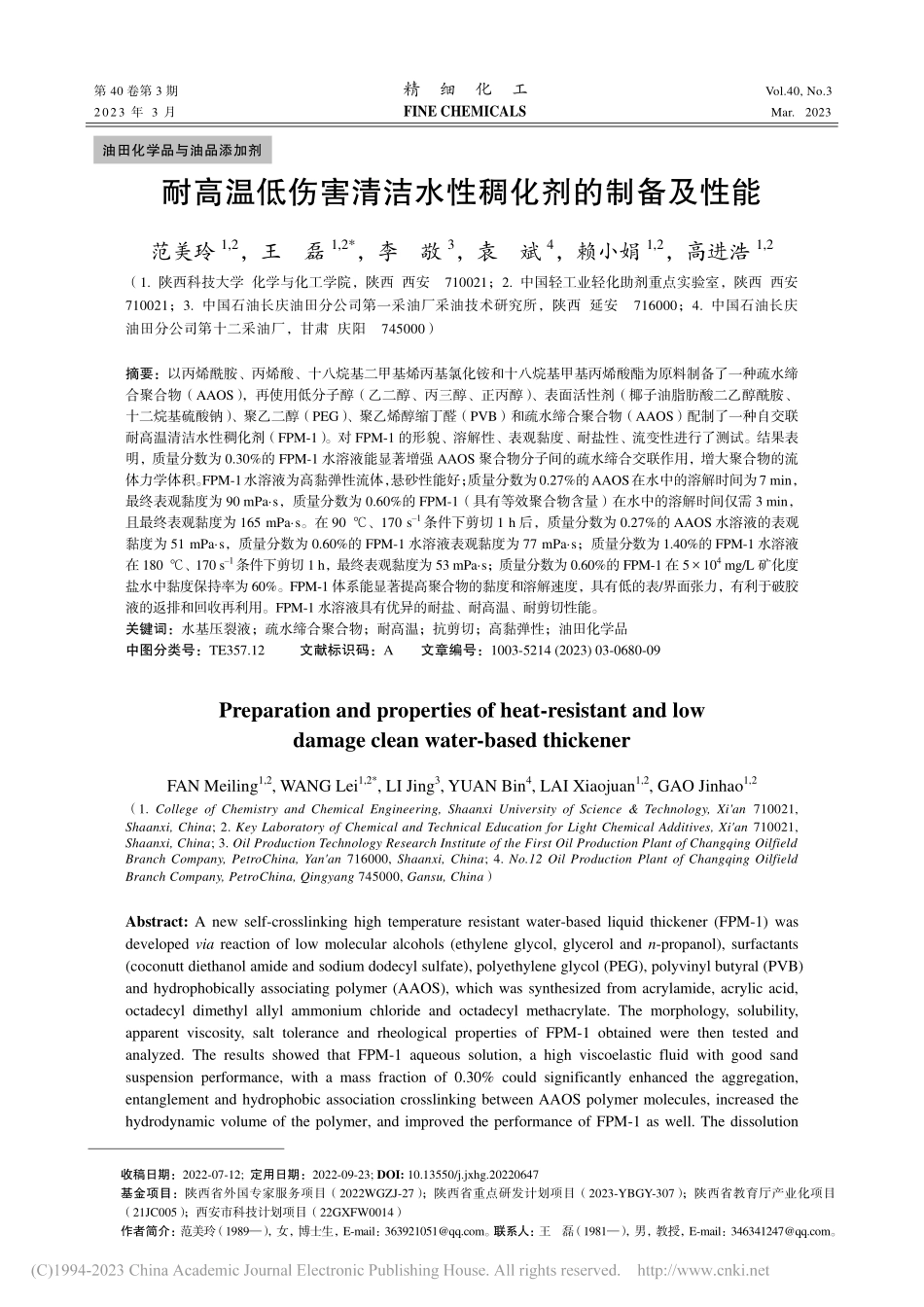

第40卷第3期精细化工Vol.40,No.32023年3月FINECHEMICALSMar.2023收稿日期：2022-07-12;定用日期：2022-09-23;DOI:10.13550/j.jxhg.20220647基金项目：陕西省外国专家服务项目（2022WGZJ-27）；陕西省重点研发计划项目（2023-YBGY-307）；陕西省教育厅产业化项目（21JC005）；西安市科技计划项目（22GXFW0014）作者简介：范美玲（1989—），女，博士生，E-mail：363921051@qq.com。联系人：王磊（1981—），男，教授，E-mail：346341247@qq.com。耐高温低伤害清洁水性稠化剂的制备及性能范美玲1,2，王磊1,2*，李敬3，袁斌4，赖小娟1,2，高进浩1,2（1.陕西科技大学化学与化工学院，陕西西安710021；2.中国轻工业轻化助剂重点实验室，陕西西安710021；3.中国石油长庆油田分公司第一采油厂采油技术研究所，陕西延安716000；4.中国石油长庆油田分公司第十二采油厂，甘肃庆阳745000）摘要：以丙烯酰胺、丙烯酸、十八烷基二甲基烯丙基氯化铵和十八烷基甲基丙烯酸酯为原料制备了一种疏水缔合聚合物（AAOS），再使用低分子醇（乙二醇、丙三醇、正丙醇）、表面活性剂（椰子油脂肪酸二乙醇酰胺、十二烷基硫酸钠）、聚乙二醇（PEG）、聚乙烯醇缩丁醛（PVB）和疏水缔合聚合物（AAOS）配制了一种自交联耐高温清洁水性稠化剂（FPM-1）。对FPM-1的形貌、溶解性、表观黏度、耐盐性、流变性进行了测试。结果表明，质量分数为0.30%的FPM-1水溶液能显著增强AAOS聚合物分子间的疏水缔合交联作用，增大聚合物的流体力学体积。FPM-1水溶液为高黏弹性流体，悬砂性能好；质量分数为0.27%的AAOS在水中的溶解时间为7min，最终表观黏度为90mPa·s，质量分数为0.60%的FPM-1（具有等效聚合物含量）在水中的溶解时间仅需3min，且最终表观黏度为165mPa·s。在90℃、170s–1条件下剪切1h后，质量分数为0.27%的AAOS水溶液的表观黏度为51mPa·s，质量分数为0.60%的FPM-1水溶液表观黏度为77mPa·s；质量分数为1.40%的FPM-1水溶液在180℃、170s–1条件下剪切1h，最终表观黏度为53mPa·s；质量分数为0.60%的FPM-1在5×104mg/L矿化度盐水中黏度保持率为60%。FPM-1体系能显著提高聚合物的黏度和溶解速度，具有低的表/界面张力，有利于破胶液的返排和回收再利用。FPM-1水溶液具有优异的耐盐、耐高温、耐剪切性能。关键词：水基压裂液；疏水缔合聚合物；耐高温；抗剪切；高黏弹性；油田化学品中图分类号：TE357.12文献标识码：A文章编号：1003-5214(2023)03-0680-09Preparationandpropertiesof...
