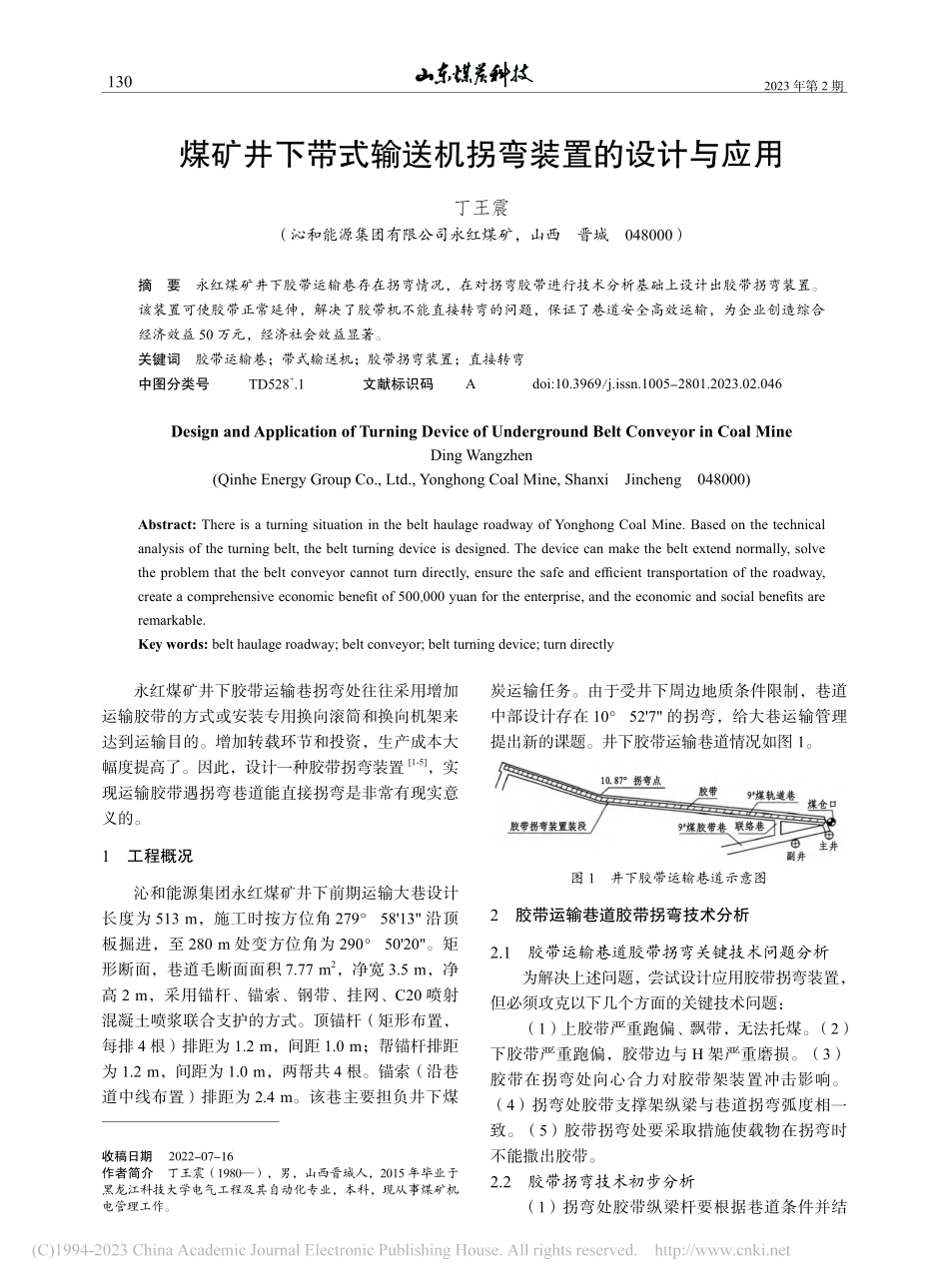

1302023年第2期收稿日期2022-07-16作者简介丁王震（1980—），男，山西晋城人，2015年毕业于黑龙江科技大学电气工程及其自动化专业，本科，现从事煤矿机电管理工作。煤矿井下带式输送机拐弯装置的设计与应用丁王震（沁和能源集团有限公司永红煤矿，山西晋城048000）摘要永红煤矿井下胶带运输巷存在拐弯情况，在对拐弯胶带进行技术分析基础上设计出胶带拐弯装置。该装置可使胶带正常延伸，解决了胶带机不能直接转弯的问题，保证了巷道安全高效运输，为企业创造综合经济效益50万元，经济社会效益显著。关键词胶带运输巷；带式输送机；胶带拐弯装置；直接转弯中图分类号TD528+.1文献标识码Adoi:10.3969/j.issn.1005-2801.2023.02.046DesignandApplicationofTurningDeviceofUndergroundBeltConveyorinCoalMineDingWangzhen(QinheEnergyGroupCo.,Ltd.,YonghongCoalMine,ShanxiJincheng048000)Abstract:ThereisaturningsituationinthebelthaulageroadwayofYonghongCoalMine.Basedonthetechnicalanalysisoftheturningbelt,thebeltturningdeviceisdesigned.Thedevicecanmakethebeltextendnormally,solvetheproblemthatthebeltconveyorcannotturndirectly,ensurethesafeandefficienttransportationoftheroadway,createacomprehensiveeconomicbenefitof500,000yuanfortheenterprise,andtheeconomicandsocialbenefitsareremarkable.Keywords:belthaulageroadway;beltconveyor;beltturningdevice;turndirectly丁王震：煤矿井下带式输送机拐弯装置的设计与应用丁王震：煤矿井下带式输送机拐弯装置的设计与应用永红煤矿井下胶带运输巷拐弯处往往采用增加运输胶带的方式或安装专用换向滚简和换向机架来达到运输目的。增加转载环节和投资，生产成本大幅度提高了。因此，设计一种胶带拐弯装置[1-5]，实现运输胶带遇拐弯巷道能直接拐弯是非常有现实意义的。1工程概况沁和能源集团永红煤矿井下前期运输大巷设计长度为513m，施工时按方位角279°58'13"沿顶板掘进，至280m处变方位角为290°50'20"。矩形断面，巷道毛断面面积7.77m2，净宽3.5m，净高2m，采用锚杆、锚索、钢带、挂网、C20喷射混凝土喷浆联合支护的方式。顶锚杆（矩形布置，每排4根）排距为1.2m，间距1.0m；帮锚杆排距为1.2m，间距为1.0m，两帮共4根。锚索（沿巷道中线布置）排距为2.4m。该巷主要担负井下煤炭运输任务。由于受井下周边地质条件限制，巷道中部设计存在10°52'7"的拐弯，给大巷运输管理提出新...
