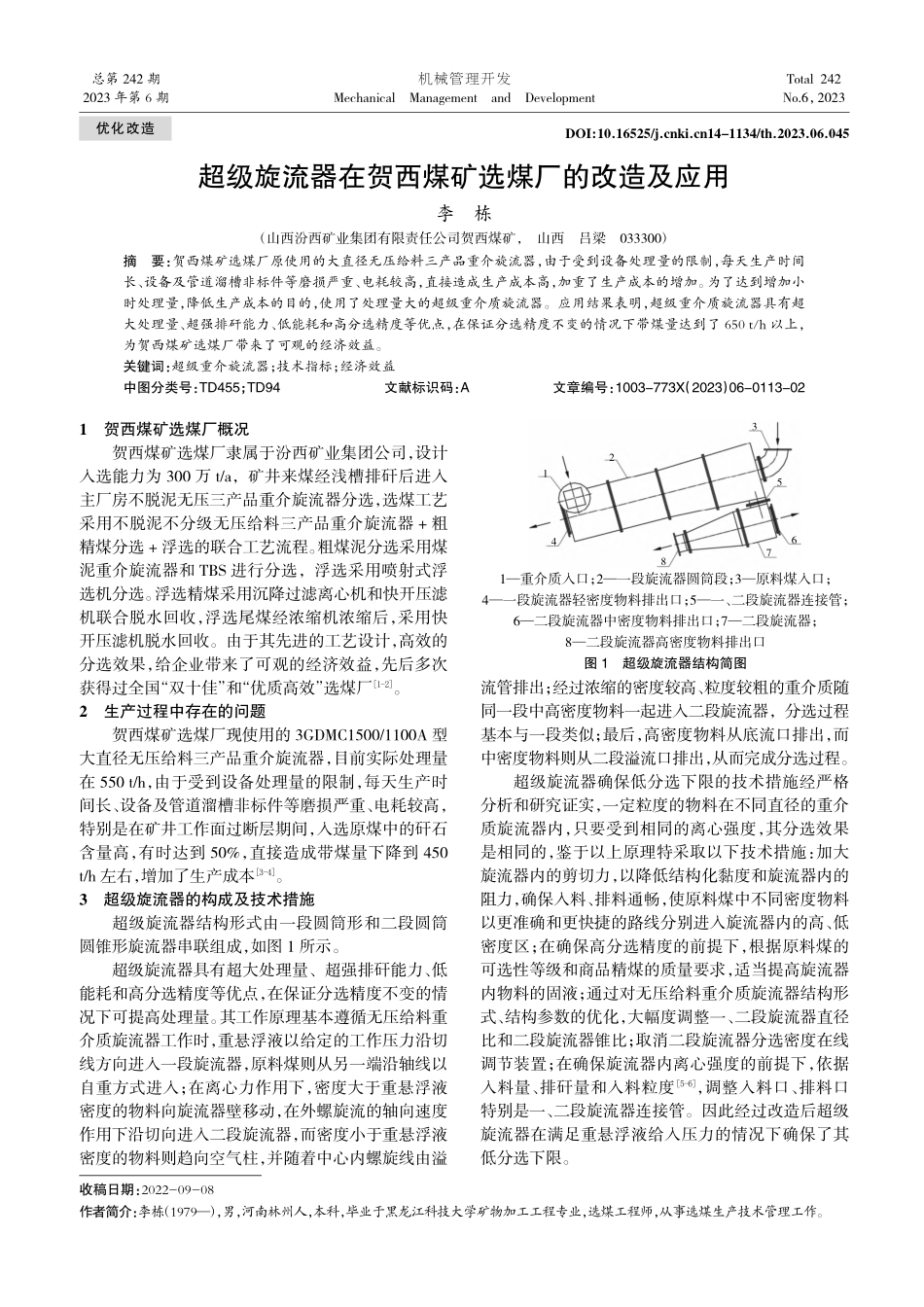

超级旋流器在贺西煤矿选煤厂的改造及应用李栋（山西汾西矿业集团有限责任公司贺西煤矿，山西吕梁033300）摘要：贺西煤矿选煤厂原使用的大直径无压给料三产品重介旋流器，由于受到设备处理量的限制，每天生产时间长、设备及管道溜槽非标件等磨损严重、电耗较高，直接造成生产成本高，加重了生产成本的增加。为了达到增加小时处理量，降低生产成本的目的，使用了处理量大的超级重介质旋流器。应用结果表明，超级重介质旋流器具有超大处理量、超强排矸能力、低能耗和高分选精度等优点，在保证分选精度不变的情况下带煤量达到了650t/h以上，为贺西煤矿选煤厂带来了可观的经济效益。关键词：超级重介旋流器；技术指标；经济效益中图分类号：TD455；TD94文献标识码：A文章编号：1003-773X（2023）06-0113-021贺西煤矿选煤厂概况贺西煤矿选煤厂隶属于汾西矿业集团公司，设计入选能力为300万t/a，矿井来煤经浅槽排矸后进入主厂房不脱泥无压三产品重介旋流器分选，选煤工艺采用不脱泥不分级无压给料三产品重介旋流器+粗精煤分选+浮选的联合工艺流程。粗煤泥分选采用煤泥重介旋流器和TBS进行分选，浮选采用喷射式浮选机分选。浮选精煤采用沉降过滤离心机和快开压滤机联合脱水回收，浮选尾煤经浓缩机浓缩后，采用快开压滤机脱水回收。由于其先进的工艺设计，高效的分选效果，给企业带来了可观的经济效益，先后多次获得过全国“双十佳”和“优质高效”选煤厂[1-2]。2生产过程中存在的问题贺西煤矿选煤厂现使用的3GDMC1500/1100A型大直径无压给料三产品重介旋流器，目前实际处理量在550t/h，由于受到设备处理量的限制，每天生产时间长、设备及管道溜槽非标件等磨损严重、电耗较高，特别是在矿井工作面过断层期间，入选原煤中的矸石含量高，有时达到50%，直接造成带煤量下降到450t/h左右，增加了生产成本[3-4]。3超级旋流器的构成及技术措施超级旋流器结构形式由一段圆筒形和二段圆筒圆锥形旋流器串联组成，如图1所示。超级旋流器具有超大处理量、超强排矸能力、低能耗和高分选精度等优点，在保证分选精度不变的情况下可提高处理量。其工作原理基本遵循无压给料重介质旋流器工作时，重悬浮液以给定的工作压力沿切线方向进入一段旋流器，原料煤则从另一端沿轴线以自重方式进入；在离心力作用下，密度大于重悬浮液密度的物料向旋流器壁移动，在外螺旋流的轴向速度作用下沿切向进入二段旋流器，而密度小于重悬浮液密度的物料则趋向空气柱，并随着中心内螺旋线由溢流...
