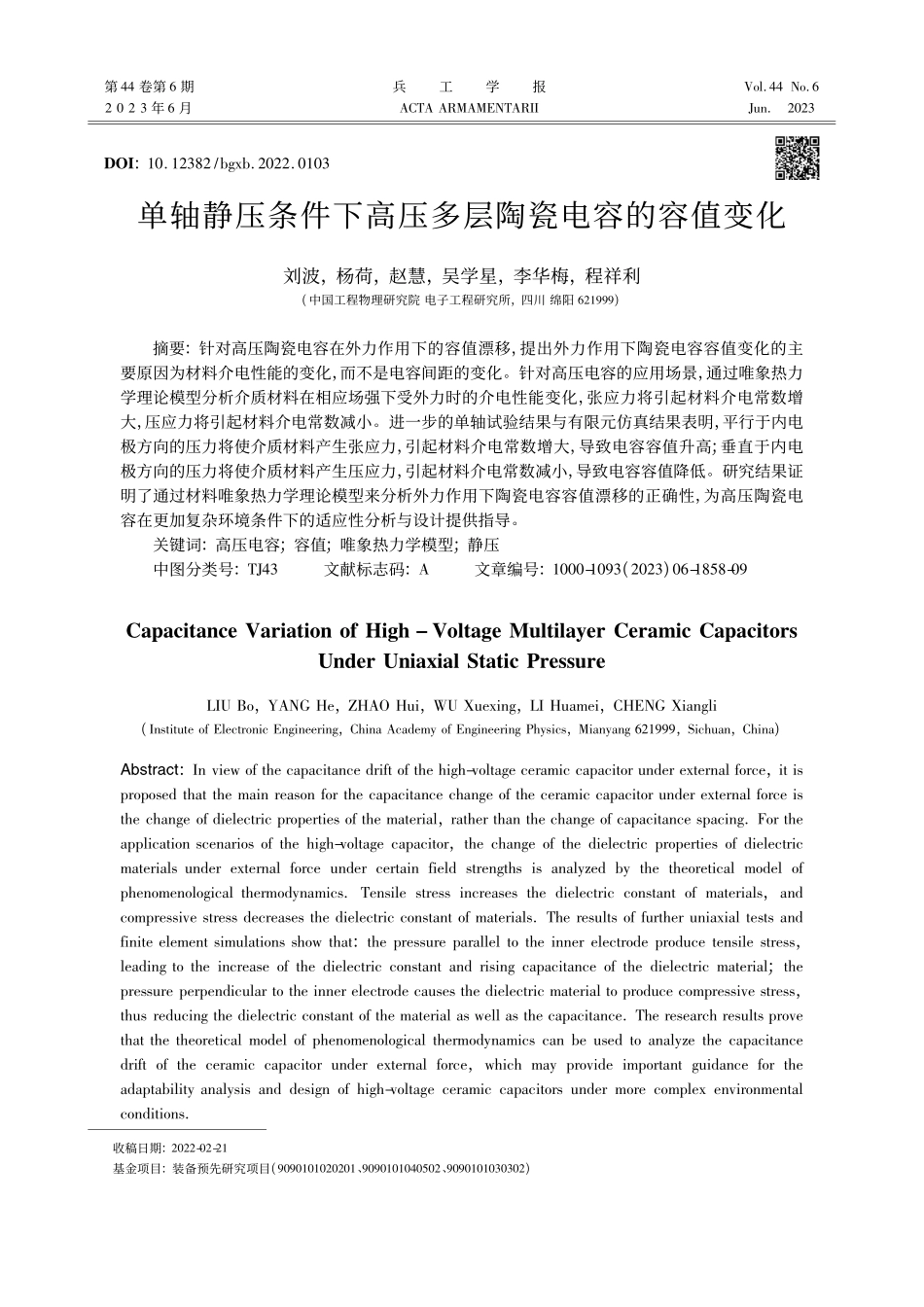

第44卷第6期2023年6月兵工学报ACTAAＲMAMENTAＲIIVol．44No．6Jun．2023DOI:10．12382/bgxb．2022．0103单轴静压条件下高压多层陶瓷电容的容值变化刘波，杨荷，赵慧，吴学星，李华梅，程祥利(中国工程物理研究院电子工程研究所，四川绵阳621999)摘要:针对高压陶瓷电容在外力作用下的容值漂移，提出外力作用下陶瓷电容容值变化的主要原因为材料介电性能的变化，而不是电容间距的变化。针对高压电容的应用场景，通过唯象热力学理论模型分析介质材料在相应场强下受外力时的介电性能变化，张应力将引起材料介电常数增大，压应力将引起材料介电常数减小。进一步的单轴试验结果与有限元仿真结果表明，平行于内电极方向的压力将使介质材料产生张应力，引起材料介电常数增大，导致电容容值升高;垂直于内电极方向的压力将使介质材料产生压应力，引起材料介电常数减小，导致电容容值降低。研究结果证明了通过材料唯象热力学理论模型来分析外力作用下陶瓷电容容值漂移的正确性，为高压陶瓷电容在更加复杂环境条件下的适应性分析与设计提供指导。关键词:高压电容;容值;唯象热力学模型;静压中图分类号:TJ43文献标志码:A文章编号:1000-1093(2023)06-1858-09收稿日期:2022-02-21基金项目:装备预先研究项目(9090101020201、9090101040502、9090101030302)CapacitanceVariationofHigh－VoltageMultilayerCeramicCapacitorsUnderUniaxialStaticPressureLIUBo，YANGHe，ZHAOHui，WUXuexing，LIHuamei，CHENGXiangli(InstituteofElectronicEngineering，ChinaAcademyofEngineeringPhysics，Mianyang621999，Sichuan，China)Abstract:Inviewofthecapacitancedriftofthehigh-voltageceramiccapacitorunderexternalforce，itisproposedthatthemainreasonforthecapacitancechangeoftheceramiccapacitorunderexternalforceisthechangeofdielectricpropertiesofthematerial，ratherthanthechangeofcapacitancespacing．Fortheapplicationscenariosofthehigh-voltagecapacitor，thechangeofthedielectricpropertiesofdielectricmaterialsunderexternalforceundercertainfieldstrengthsisanalyzedbythetheoreticalmodelofphenomenologicalthermodynamics．Tensilestressincreasesthedielectricconstantofmaterials，andcompressivestressdecreasesthedielectricconstantofmaterials．Theresultsoffurtheruniaxialtestsandfiniteelementsimulationsshowthat:thepressureparallelt...
