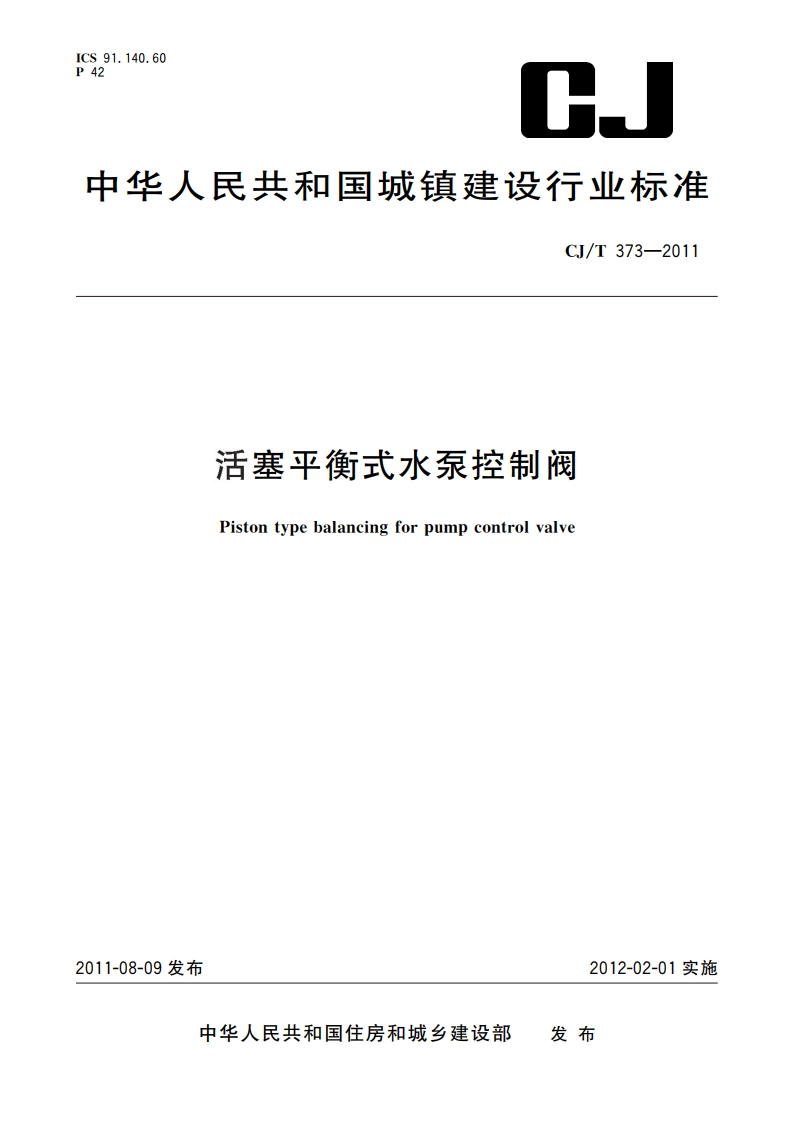

活塞平衡式水泵控制阀 CJT 373-2011.pdf

C/T373-20115产品型号控制阀的型号编制应符合JB/T308的规定，类型代号为JHP。5.1型号编制表示方法如下：JHP阀体材料代号：Q一球墨铸铁压力代号：公称压力数值密封面材料代号：X一橡胶结构型式代号：6一直流式通道连接形式代号：4一法兰连接类型代号：JHP一活塞平衡式水泵控制阀5.2型号示例阀体材料为球墨铸铁，公称压力为P10,密封面材料为橡胶，法兰连接，结构型式为直流式的活塞平衡式水泵控制阀表示为：JHP46X-10Q6零件材料6.1控制阀的主要零件材料应符合表1的规定。若零件材料被代用时，其机械性能不应低于表1的规定。表1主要零件材料材料零件名称名称牌号阀体、阀盖、内套、下压盖球墨铸铁QT450-10.QT500-7阀座奥氏体不锈钢06Cr19Ni10阀轴马氏体不锈钢20Cr13、30Cr13活塞缸奥氏体不锈钢06Cr19Ni10阀轴套、活寒铸造制合金ZCuAl9Mn2密封阳橡胶EPDM,NBR.CR紧固件奥氏体不锈钢06Cr19Ni106.2铜合金铸件应符合GB/T12225的规定。6.3球墨铸铁件应符合GB/T12227的规定，6.4不锈钢铸件应符合GB/T12230的规定，6.5不锈钢板件应符合GB/T4237的规定。6.6不锈钢棒件应符合GB/T1220的规定。6.7橡胶密封件应符合GB/T21873的规定。3
