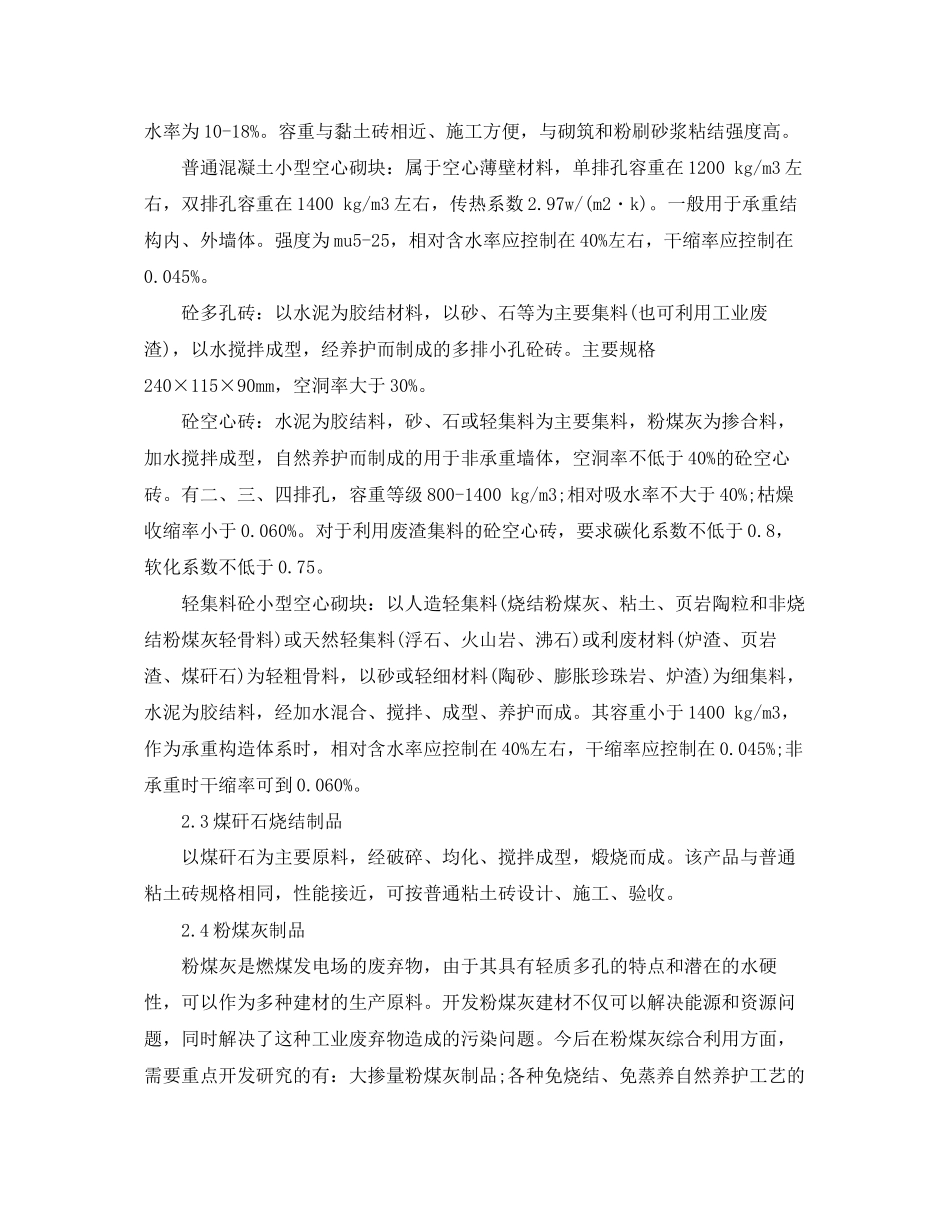

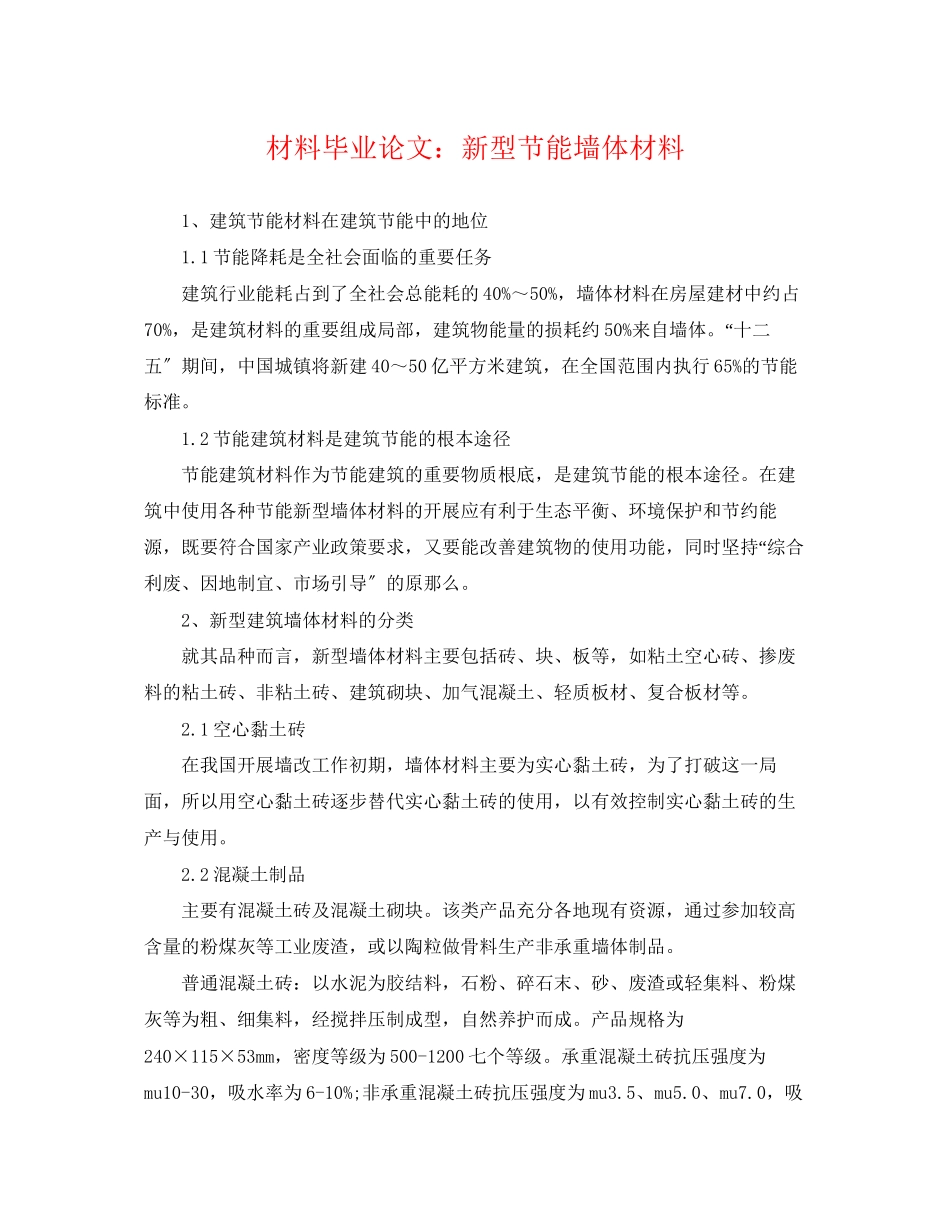

材料毕业论文：新型节能墙体材料1、建筑节能材料在建筑节能中的地位1.1节能降耗是全社会面临的重要任务建筑行业能耗占到了全社会总能耗的40%～50%，墙体材料在房屋建材中约占70%，是建筑材料的重要组成局部，建筑物能量的损耗约50%“来自墙体。十二五〞期间，中国城镇将新建40～50亿平方米建筑，在全国范围内执行65%的节能标准。1.2节能建筑材料是建筑节能的根本途径节能建筑材料作为节能建筑的重要物质根底，是建筑节能的根本途径。在建筑中使用各种节能新型墙体材料的开展应有利于生态平衡、环境保护和节约能“源，既要符合国家产业政策要求，又要能改善建筑物的使用功能，同时坚持综合利废、因地制宜、市场引导〞的原那么。2、新型建筑墙体材料的分类就其品种而言，新型墙体材料主要包括砖、块、板等，如粘土空心砖、掺废料的粘土砖、非粘土砖、建筑砌块、加气混凝土、轻质板材、复合板材等。2.1空心黏土砖在我国开展墙改工作初期，墙体材料主要为实心黏土砖，为了打破这一局面，所以用空心黏土砖逐步替代实心黏土砖的使用，以有效控制实心黏土砖的生产与使用。2.2混凝土制品主要有混凝土砖及混凝土砌块。该类产品充分各地现有资源，通过参加较高含量的粉煤灰等工业废渣，或以陶粒做骨料生产非承重墙体制品。普通混凝土砖：以水泥为胶结料，石粉、碎石末、砂、废渣或轻集料、粉煤灰等为粗、细集料，经搅拌压制成型，自然养护而成。产品规格为240×115×53mm，密度等级为500-1200七个等级。承重混凝土砖抗压强度为mu10-30，吸水率为6-10%;非承重混凝土砖抗压强度为mu3.5、mu5.0、mu7.0，吸水率为10-18%。容重与黏土砖相近、施工方便，与砌筑和粉刷砂浆粘结强度高。普通混凝土小型空心砌块：属于空心薄壁材料，单排孔容重在1200kg/m3左右，双排孔容重在1400kg/m3左右，传热系数2.97w/(m2・k)。一般用于承重结构内、外墙体。强度为mu5-25，相对含水率应控制在40%左右，干缩率应控制在0.045%。砼多孔砖：以水泥为胶结材料，以砂、石等为主要集料(也可利用工业废渣)，以水搅拌成型，经养护而制成的多排小孔砼砖。主要规格240×115×90mm，空洞率大于30%。砼空心砖：水泥为胶结料，砂、石或轻集料为主要集料，粉煤灰为掺合料，加水搅拌成型，自然养护而制成的用于非承重墙体，空洞率不低于40%的砼空心砖。有二、三、四排孔，容重等级800-1400kg/m3;相对吸水率不大于40%;枯燥收缩率小于0.060%。对于利用废渣集料的砼空心砖，要求碳化系数不低于0.8，软...
