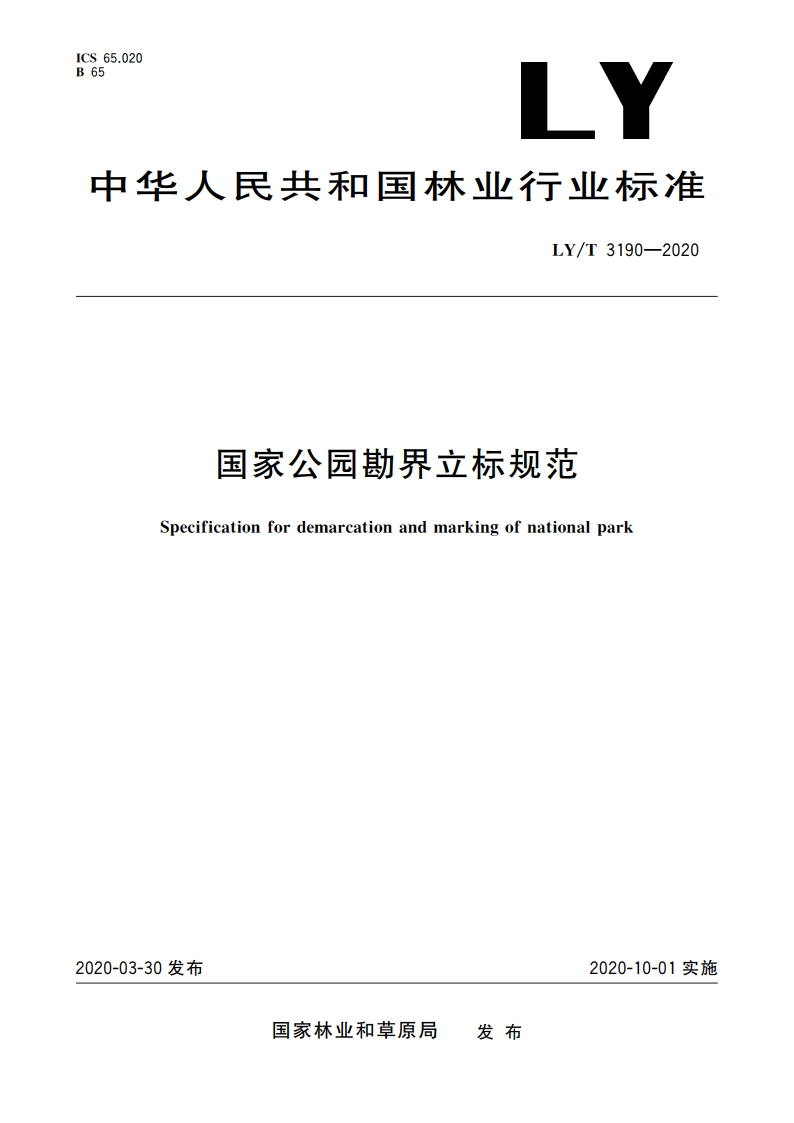

国家公园勘界立标规范 LYT 3190-2020.pdf

LY/T3190-2020国家公园勘界立标规范1范围本标准规定了国家公园勘界、立标、质量检查和档案资料技术要求，以及园碑、界碑、界桩、区桩、林(草)班桩和标牌等的形状、尺寸、颜色、材质、文字内容，编码、定位，埋置等要求。本标准适用于国家公园勘界立标和后期维护、更新及补充等。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18314全球定位系统(GPS)测量规范CH/T2009全球定位系统实时动态测量(RTK)技术规范CJ/T8一2011城市测量规范LY/T1953自然保护区设施标识规范3术语和定义下列术语和定义适用于本文件，3.1园碑national park marker国家公园标识物。主要展示国家公园设立时间、地理位置、坐标、面积、管理主体以及其他基本情况。3.2界碑boundary marker一种边界标识，国家公园边界位置和走向或界线拐点的指示性标识物，尺寸一般较大。3.3界桩boundary post一种边界标识，国家公园界线标识物，尺寸一般较小。3.4区桩pile in control zone国家公园管控区界线现地标识物。国家公园管控区划分为核心保护区和一般管控区。3.5林（草）班桩compartment p0st经营区划现地标识。经营区划系统应同经营范围或行政范围界线保持一致，经营管理层级区划到林（草）班。林（草）班区划采用自然区划或综合区划，地形平坦等地物点不明显的地区，可以采用人工区划，面积一般为100hm21000hm2。林（草）班区划相对固定，无特殊情况不宜更改。3.6标牌mark为增强视觉效果做的标识，本标准所指标牌指国家公园范围界、管控区界、经营区界涉及人类活动LY/T3190-2020密集区或主要路口等位置设置的以警示和宜传为目的的标识物。4原则4.1设置要求：)园碑一股在国家公园主要道路交汇处、人类活动频繁区设置，b)界碑一般在国家公园边界线的重要拐点、主要道路交汇处设置，)界桩的最大间距宜为1000m,陡峭山脊、进入困难地段可适当放宽间距；在自然地形不明显、人为活动较多的地段每300m500m设置1块。d)区桩一般在各管控区的边界线设置，最大间距宜为1000m,能峭山脊、进人困难地段可适当放宽间距：在自然地形不明显、人为活动较多的地段每300500m设置1块，另外，在管控区界线转向点设置1块。)林（草）班桩在林（草）班线的交叉点上埋设。4.2精度要求：)平面精度一碑、桩点相对于邻近控制点的点位中误差不应大于士2m悬崖峭壁等特殊地段误差不应大于士5m。一预设碑、桩点及边界点相对于邻近控制点的点位中误差不应大于图上士0.3mm,特殊地段误差不应大于士0.5mm。一经纬度测量记录为十进制，保留到0.0001s。b)高程情度一碑、桩点相对于邻近控制点的高程中误差：采用省级大地精化水准面计算高程异常值，误差不应大于士2m,采用国家似大地水准面计算高程异常值，误差不应大于土5m。一预设碑、桩点及边界点相对于邻近控制点的高程中误差不应大于图上1/3基本等高距。5勘界5.1资料准备5.1.1图件准备现势性最优的1：10000地形图，采用2000国家大地坐标系，1985国家高程基准，以及最新的国土、林地，草地、湿地调查等区划图件。5.1.2高分辨率遥感影像最新时相经过正射校正的高分辨率遥感影像数据，精度为不低于1：10000地形图精度，5.1.3仪器设备差分GPS、罗盘、皮尺、激光测距仪等，5.2制作工作底图5.21将各类界线落实在工作底图上，包括省界、国家公园界、管控区界、林（草）班界等。5.22在标准地形图上预设点位，并进行复核，为方便复核，在高分辨率遥感影像上也应预设点位。
