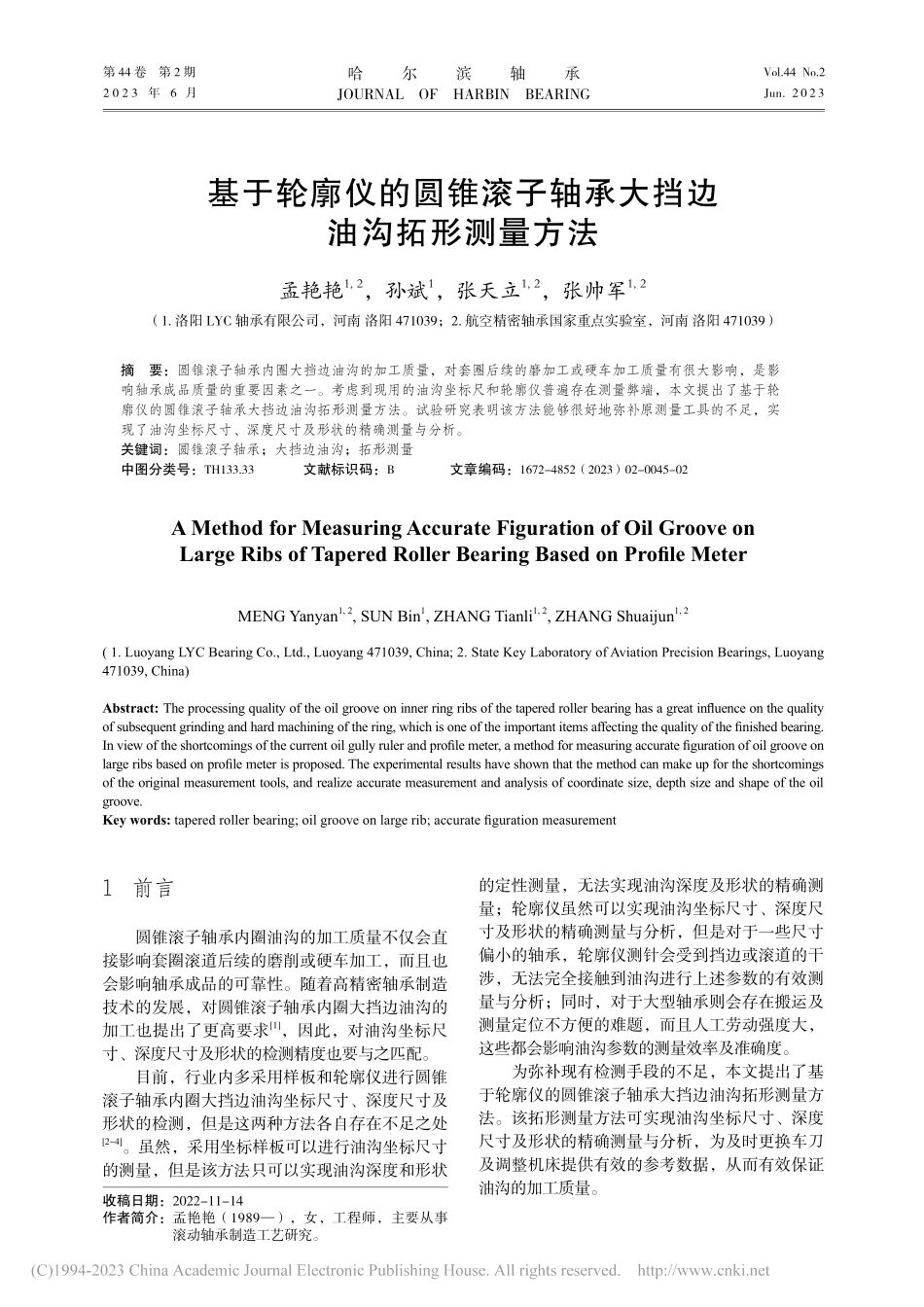

基于轮廓仪的圆锥滚子轴承大挡边油沟拓形测量方法孟艳艳1,2，孙斌1，张天立1,2，张帅军1,2摘要：圆锥滚子轴承内圈大挡边油沟的加工质量，对套圈后续的磨加工或硬车加工质量有很大影响，是影响轴承成品质量的重要因素之一。考虑到现用的油沟坐标尺和轮廓仪普遍存在测量弊端，本文提出了基于轮廓仪的圆锥滚子轴承大挡边油沟拓形测量方法。试验研究表明该方法能够很好地弥补原测量工具的不足，实现了油沟坐标尺寸、深度尺寸及形状的精确测量与分析。关键词：圆锥滚子轴承；大挡边油沟；拓形测量中图分类号：TH133.33文献标识码：B文章编码：1672-4852（2023）02-0045-02AMethodforMeasuringAccurateFigurationofOilGrooveonLargeRibsofTaperedRollerBearingBasedonProfileMeter收稿日期：作者简介：2022-11-14孟艳艳（1989—），女，工程师，主要从事滚动轴承制造工艺研究。MENGYanyan1,2,SUNBin1,ZHANGTianli1,2,ZHANGShuaijun1,2(1.LuoyangLYCBearingCo.,Ltd.,Luoyang471039,China;2.StateKeyLaboratoryofAviationPrecisionBearings,Luoyang471039,China)Abstract:Theprocessingqualityoftheoilgrooveoninnerringribsofthetaperedrollerbearinghasagreatinfluenceonthequalityofsubsequentgrindingandhardmachiningofthering,whichisoneoftheimportantitemsaffectingthequalityofthefinishedbearing.Inviewoftheshortcomingsofthecurrentoilgullyrulerandprofilemeter,amethodformeasuringaccuratefigurationofoilgrooveonlargeribsbasedonprofilemeterisproposed.Theexperimentalresultshaveshownthatthemethodcanmakeupfortheshortcomingsoftheoriginalmeasurementtools,andrealizeaccuratemeasurementandanalysisofcoordinatesize,depthsizeandshapeoftheoilgroove.Keywords:taperedrollerbearing;oilgrooveonlargerib;accuratefigurationmeasurement（1.洛阳LYC轴承有限公司，河南洛阳471039；2.航空精密轴承国家重点实验室，河南洛阳471039）1前言圆锥滚子轴承内圈油沟的加工质量不仅会直接影响套圈滚道后续的磨削或硬车加工，而且也会影响轴承成品的可靠性。随着高精密轴承制造技术的发展，对圆锥滚子轴承内圈大挡边油沟的加工也提出了更高要求[1]，因此，对油沟坐标尺寸、深度尺寸及形状的检测精度也要与之匹配。目前，行业内多采用样板和轮廓仪进行圆锥滚子轴承内圈大挡边油沟坐标尺寸、深度尺寸及形状的检测，但是这两种方法各自存在不足之...
