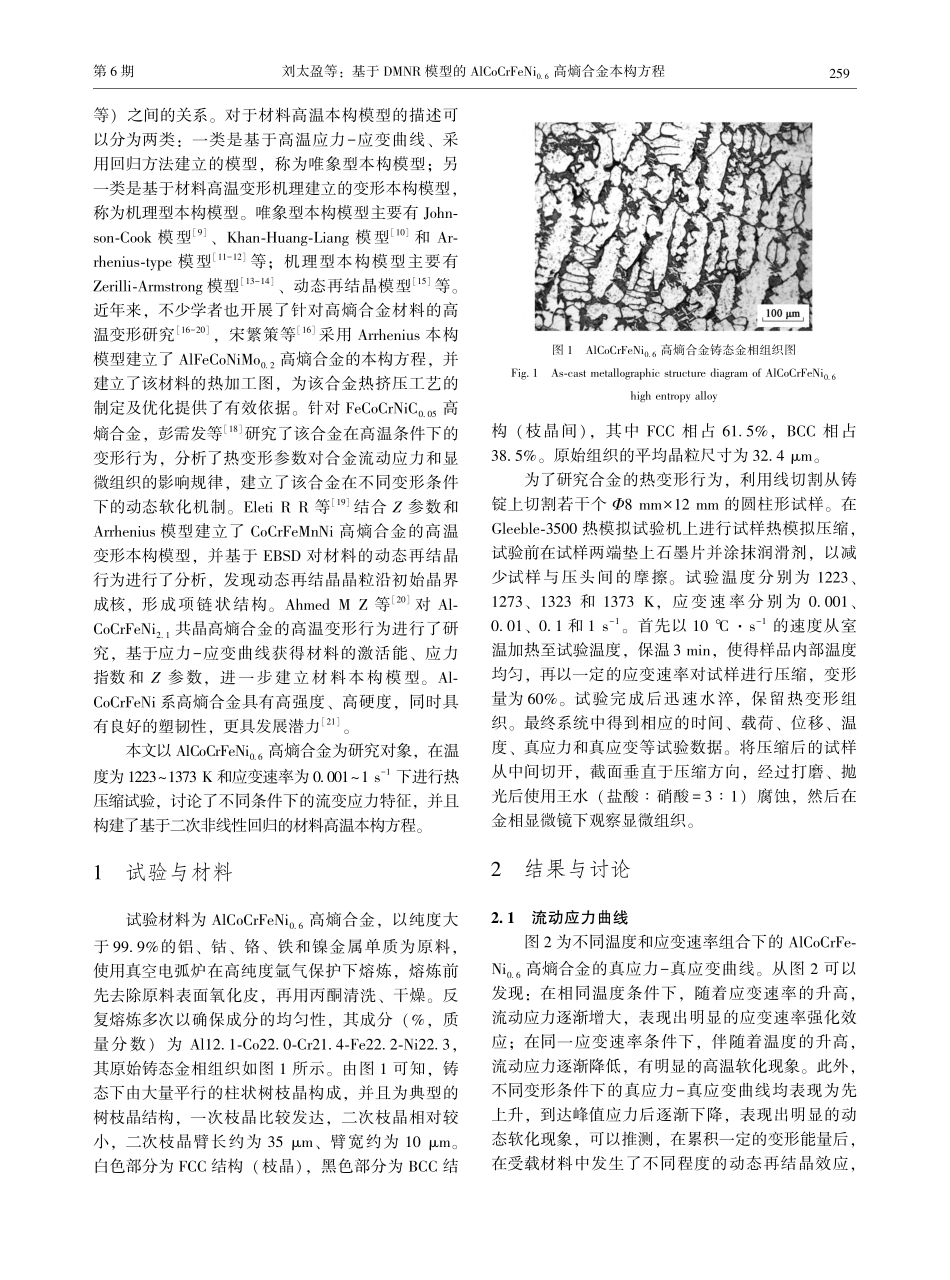

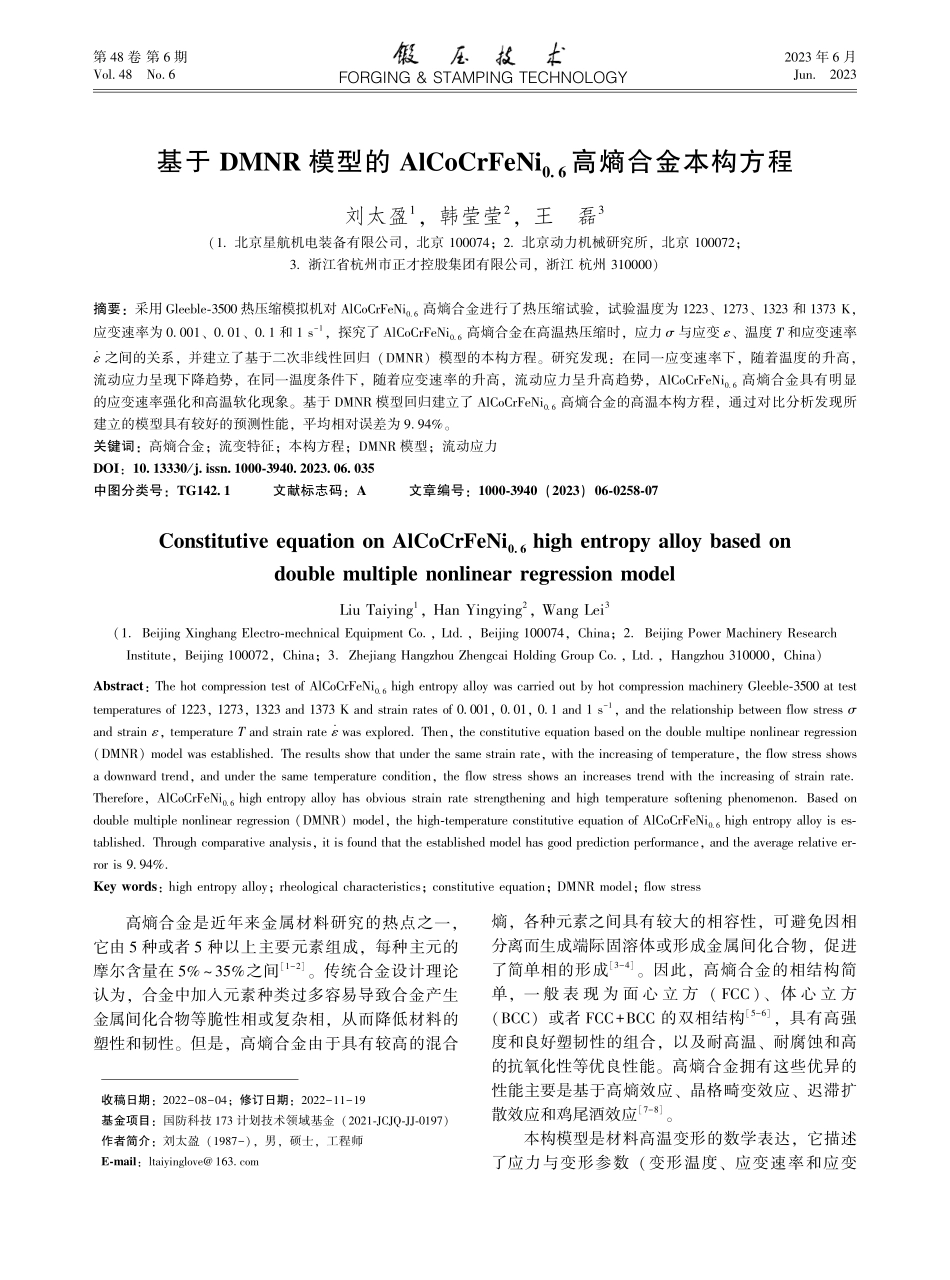

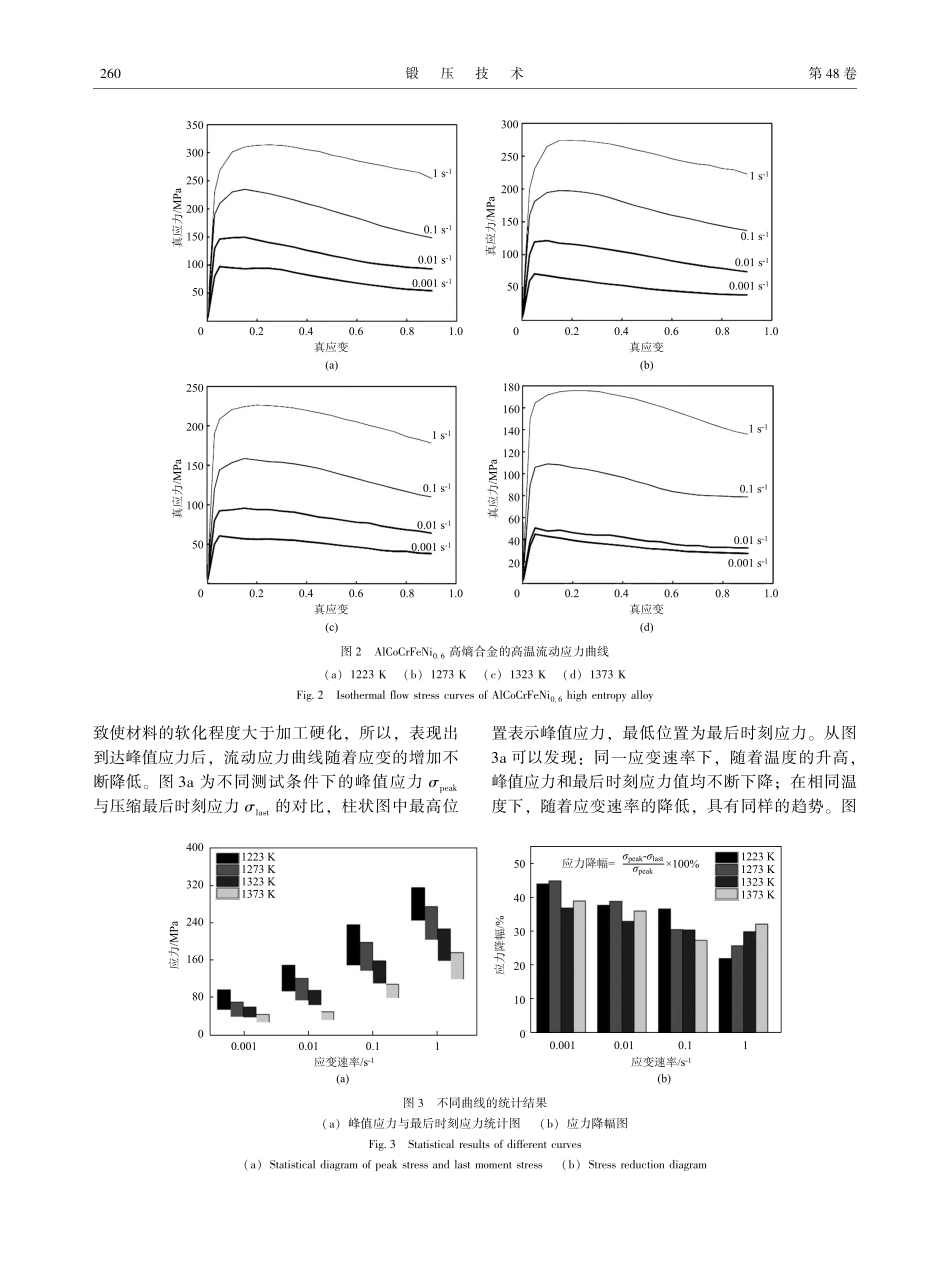

第48卷第6期Vol.48No.6FORGING&STAMPINGTECHNOLOGY2023年6月Jun.2023基于DMNR模型的AlCoCrFeNi0.6高熵合金本构方程刘太盈1,韩莹莹2,王磊3(1.北京星航机电装备有限公司,北京100074;2.北京动力机械研究所,北京100072;3.浙江省杭州市正才控股集团有限公司,浙江杭州310000)摘要:采用Gleeble-3500热压缩模拟机对AlCoCrFeNi0.6高熵合金进行了热压缩试验,试验温度为1223、1273、1323和1373K,应变速率为0.001、0.01、0.1和1s-1,探究了AlCoCrFeNi0.6高熵合金在高温热压缩时,应力σ与应变ε、温度T和应变速率ε·之间的关系,并建立了基于二次非线性回归(DMNR)模型的本构方程。研究发现:在同一应变速率下,随着温度的升高,流动应力呈现下降趋势,在同一温度条件下,随着应变速率的升高,流动应力呈升高趋势,AlCoCrFeNi0.6高熵合金具有明显的应变速率强化和高温软化现象。基于DMNR模型回归建立了AlCoCrFeNi0.6高熵合金的高温本构方程,通过对比分析发现所建立的模型具有较好的预测性能,平均相对误差为9.94%。关键词:高熵合金;流变特征;本构方程;DMNR模型;流动应力DOI:10.13330/j.issn.1000-3940.2023.06.035中图分类号:TG142.1文献标志码:A文章编号:1000-3940(2023)06-0258-07ConstitutiveequationonAlCoCrFeNi0.6highentropyalloybasedondoublemultiplenonlinearregressionmodelLiuTaiying1,HanYingying2,WangLei3(1.BeijingXinghangElectro-mechnicalEquipmentCo.,Ltd.,Beijing100074,China;2.BeijingPowerMachineryResearchInstitute,Beijing100072,China;3.ZhejiangHangzhouZhengcaiHoldingGroupCo.,Ltd.,Hangzhou310000,China)Abstract:ThehotcompressiontestofAlCoCrFeNi0.6highentropyalloywascarriedoutbyhotcompressionmachineryGleeble-3500attesttemperaturesof1223,1273,1323and1373Kandstrainratesof0.001,0.01,0.1and1s-1,andtherelationshipbetweenflowstressσandstrainε,temperatureTandstrainrateε·wasexplored.Then,theconstitutiveequationbasedonthedoublemultipenonlinearregression(DMNR)modelwasestablished.Theresultsshowthatunderthesamestrainrate,withtheincreasingoftemperature,theflowstressshowsadownwardtrend,andunderthesametemperaturecondition,theflowstressshowsanincreasestrendwiththeincreasingofstrainrate.Therefore,AlCoCrFeNi0.6highentropyalloyhasobviousstrainratestrengtheningandhightemperaturesofteningph...
