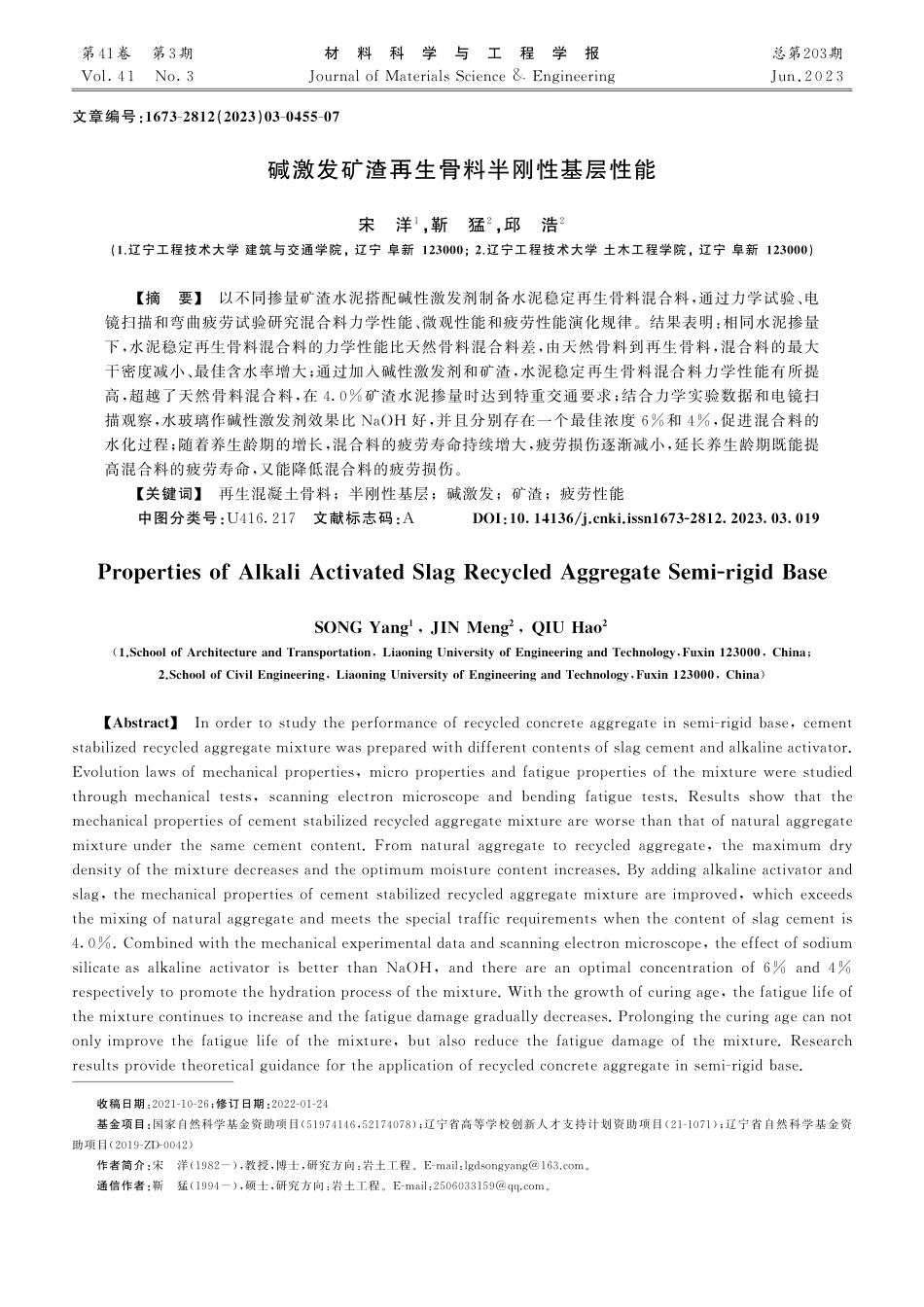

第41卷第3期Vol.41No.3材料科学与工程学报JournalofMaterialsScience&Engineering总第203期Jun.2023文章编号:1673-2812(2023)03-0455-07碱激发矿渣再生骨料半刚性基层性能宋洋1,靳猛2,邱浩2(1.辽宁工程技术大学建筑与交通学院,辽宁阜新123000;2.辽宁工程技术大学土木工程学院,辽宁阜新123000)【摘要】以不同掺量矿渣水泥搭配碱性激发剂制备水泥稳定再生骨料混合料,通过力学试验、电镜扫描和弯曲疲劳试验研究混合料力学性能、微观性能和疲劳性能演化规律。结果表明:相同水泥掺量下,水泥稳定再生骨料混合料的力学性能比天然骨料混合料差,由天然骨料到再生骨料,混合料的最大干密度减小、最佳含水率增大;通过加入碱性激发剂和矿渣,水泥稳定再生骨料混合料力学性能有所提高,超越了天然骨料混合料,在4.0%矿渣水泥掺量时达到特重交通要求;结合力学实验数据和电镜扫描观察,水玻璃作碱性激发剂效果比NaOH好,并且分别存在一个最佳浓度6%和4%,促进混合料的水化过程;随着养生龄期的增长,混合料的疲劳寿命持续增大,疲劳损伤逐渐减小,延长养生龄期既能提高混合料的疲劳寿命,又能降低混合料的疲劳损伤。【关键词】再生混凝土骨料;半刚性基层;碱激发;矿渣;疲劳性能中图分类号:U416.217文献标志码:ADOI:10.14136/j.cnki.issn1673-2812.2023.03.019收稿日期:2021-10-26;修订日期:2022-01-24基金项目:国家自然科学基金资助项目(51974146,52174078);辽宁省高等学校创新人才支持计划资助项目(21-1071);辽宁省自然科学基金资助项目(2019-ZD-0042)作者简介:宋洋(1982-),教授,博士,研究方向:岩土工程。E-mail:lgdsongyang@163.com。通信作者:靳猛(1994-),硕士,研究方向:岩土工程。E-mail:2506033159@qq.com。PropertiesofAlkaliActivatedSlagRecycledAggregateSemi-rigidBaseSONGYang1,JINMeng2,QIUHao2(1.SchoolofArchitectureandTransportation,LiaoningUniversityofEngineeringandTechnology,Fuxin123000,China;2.SchoolofCivilEngineering,LiaoningUniversityofEngineeringandTechnology,Fuxin123000,China)【Abstract】Inordertostudytheperformanceofrecycledconcreteaggregateinsemi-rigidbase,cementstabilizedrecycledaggregatemixturewaspreparedwithdifferentcontentsofslagcementandalkalineactivator.Evolutionlawsofmechanicalproperties,micropropertiesandfatiguepropertiesofthemixturewerestudiedthroughmechanicaltests,scanningelectronmicroscopeandbe...
