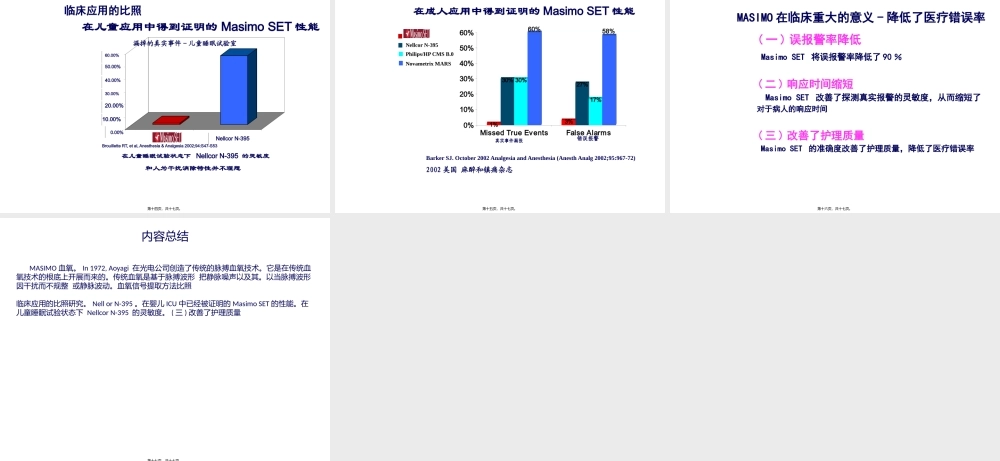

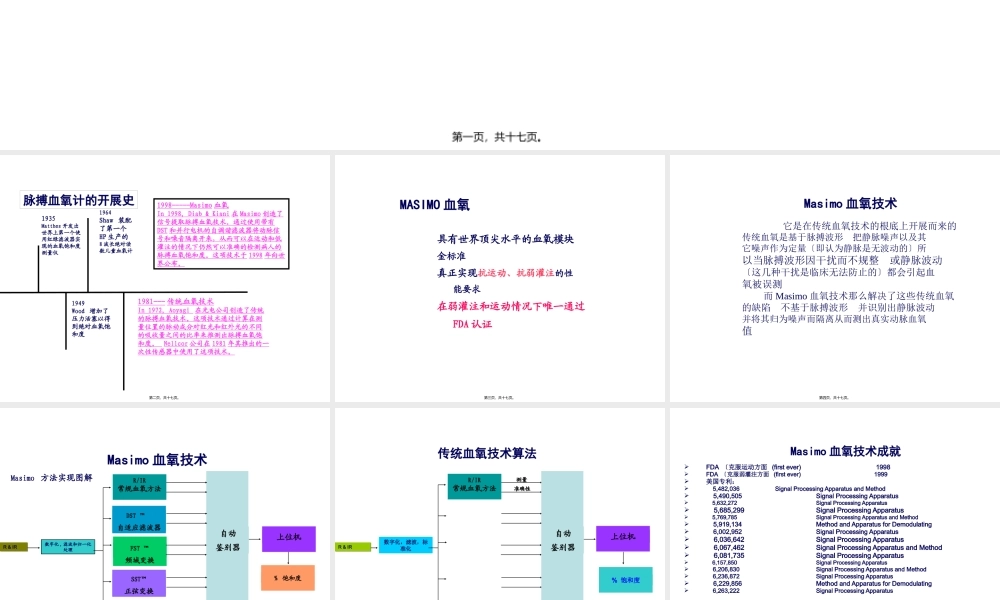

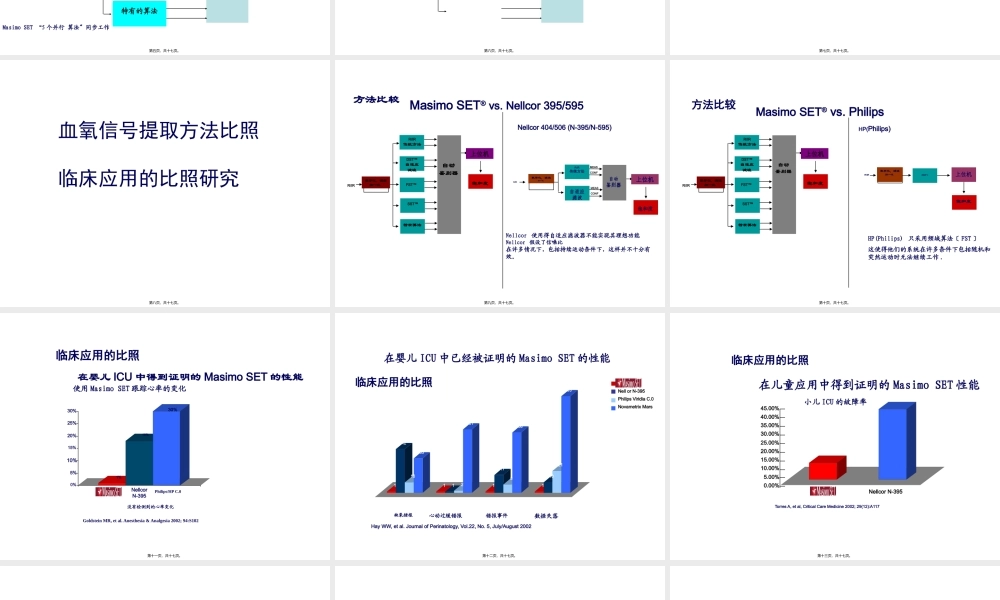

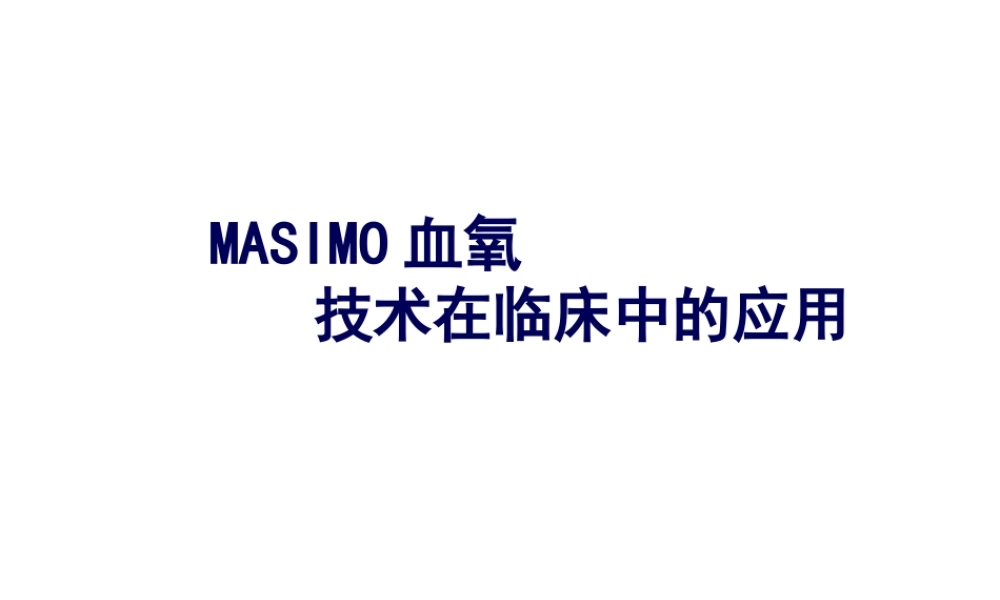

MASIMO血氧技术在临床中的应用第一页，共十七页。脉搏血氧计的开展史1935Matthes开发出世界上第一个使用红绿滤波器实现的血氧饱和度测量仪1949Wood增加了压力活塞以得到绝对血氧饱和度1964Shaw装配了第一个HP生产的8波长绝对读数儿童血氧计1981---传统血氧技术In1972,Aoyagi在光电公司创造了传统的脉搏血氧技术。这项技术通过计算在测量位置的脉动成分对红光和红外光的不同的吸收量之间的比率来推测出脉搏血氧饱和度。Nellcor公司在1981年其推出的一次性传感器中使用了这项技术。1998-----Masimo血氧In1998,Diab&Kiani在Masimo创造了信号提取脉搏血氧技术。通过使用带有DST和并行电机的自调谐滤波器将动脉信号和噪音隔离开来，从而可以在运动和低灌注的情况下仍然可以准确的检测病人的脉搏血氧饱和度。这项技术于1998年向世界公布。第二页，共十七页。具有世界顶尖水平的血氧模块金标准真正实现抗运动、抗弱灌注的性能要求在弱灌注和运动情况下唯一通过FDA认证MASIMO血氧第三页，共十七页。它是在传统血氧技术的根底上开展而来的传统血氧是基于脉搏波形把静脉噪声以及其它噪声作为定量〔即认为静脉是无波动的〕所以当脉搏波形因干扰而不规整或静脉波动〔这几种干扰是临床无法防止的〕都会引起血氧被误测而Masimo血氧技术那么解决了这些传统血氧的缺陷不基于脉搏波形并识别出静脉波动并将其归为噪声而隔离从而测出真实动脉血氧值Masimo血氧技术第四页，共十七页。上位机R&IRR&IR数字化,滤波和归一化处理R/IR常规血氧方法自动鉴别器%饱和度FST™频域变换SST™正弦变换DST™自适应滤波器特有的算法Masimo血氧技术MasimoSET“5个并行算法同步工作〞Masimo方法实现图解第五页，共十七页。R&IRR&IR数字化，滤波，标准化%饱和度测量测量准确性准确性传统血氧技术算法R/IR常规血氧方法自动鉴别器上位机第六页，共十七页。FDA〔克服运动方面(firstever)1998FDA〔克服弱灌注方面(firstever)1999美国专利：5,482,036SignalProcessingApparatusandMethod5,490,505SignalProcessingApparatus5,632,272SignalProcessingApparatus5,685,299SignalProcessingApparatus5,769,785SignalProcessingApparatusandMethod5,919,134MethodandApparatusforDemodulating6,002,952SignalProcessingApparatus6,036,642SignalProcessingApparatus6,067,462SignalProcessingApparatusandMethod6,081,735SignalProcessingApparatus6,157,850SignalProc...
