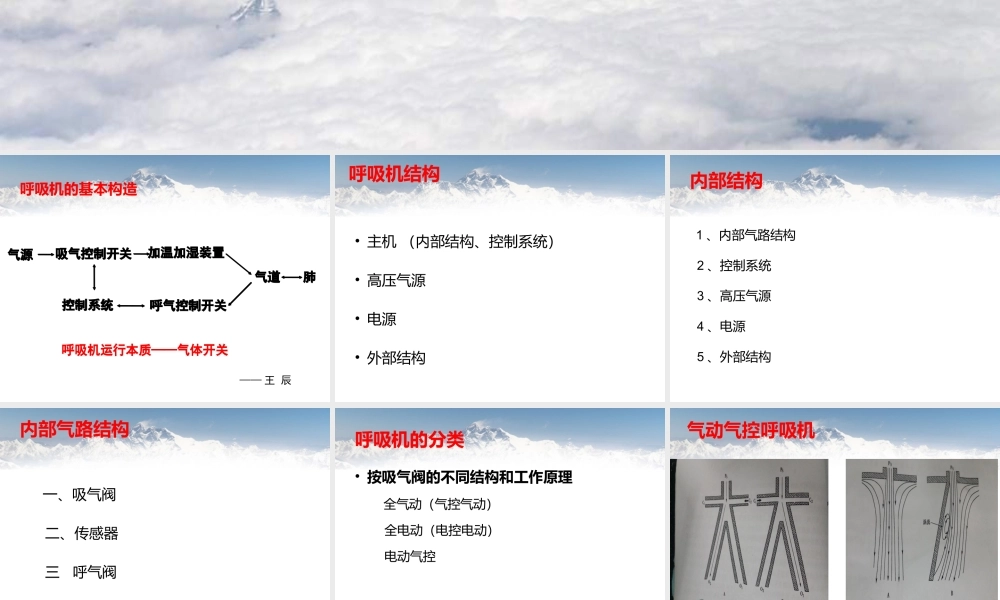

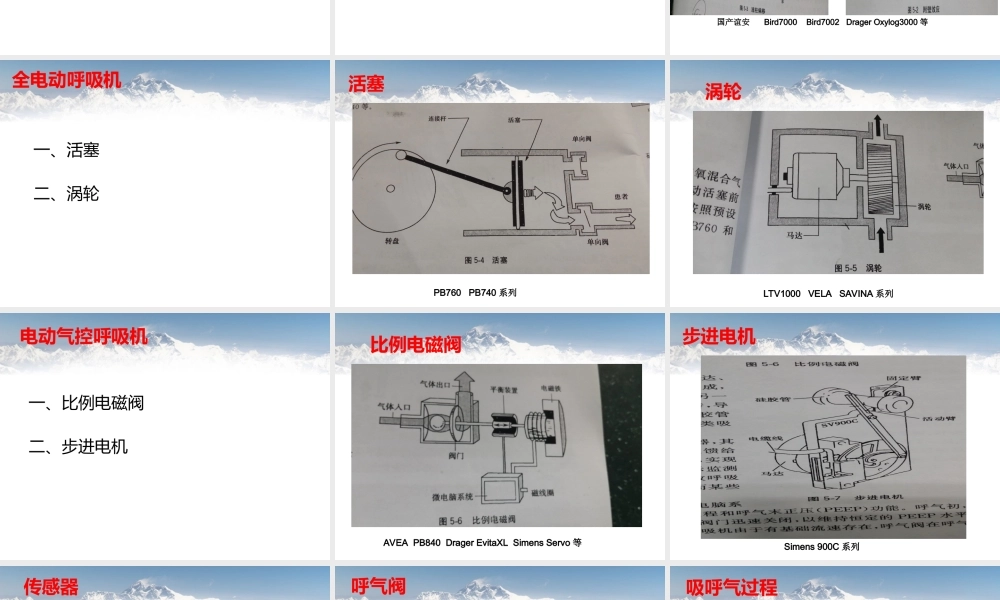

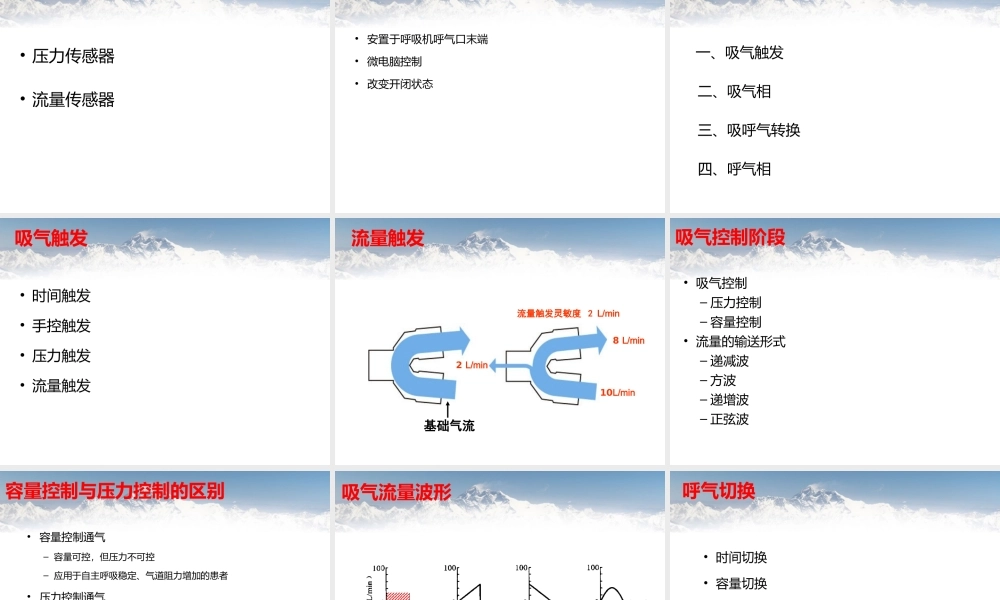

浅谈呼吸机工作原理急诊科刘前呼吸机的基本构造吸气控制开关气源加温加湿装置控制系统呼气控制开关气道肺呼吸机运行本质——气体开关——王辰吸气控制开关气源加温加湿装置控制系统呼气控制开关气道肺呼吸机运行本质——气体开关——王辰吸气控制开关气源加温加湿装置控制系统呼气控制开关气道肺吸气控制开关气源加温加湿装置控制系统呼气控制开关气道肺呼吸机结构•主机（内部结构、控制系统）•高压气源•电源•外部结构内部结构1、内部气路结构2、控制系统3、高压气源4、电源5、外部结构内部气路结构一、吸气阀二、传感器三呼气阀呼吸机的分类•按吸气阀的不同结构和工作原理全气动（气控气动）全电动（电控电动）电动气控气动气控呼吸机国产谊安Bird7000Bird7002DragerOxylog3000等全电动呼吸机一、活塞二、涡轮活塞PB760PB740系列涡轮LTV1000VELASAVINA系列电动气控呼吸机一、比例电磁阀二、步进电机比例电磁阀AVEAPB840DragerEvitaXLSimensServo等步进电机Simens900C系列传感器•压力传感器•流量传感器呼气阀•安置于呼吸机呼气口末端•微电脑控制•改变开闭状态吸呼气过程一、吸气触发二、吸气相三、吸呼气转换四、呼气相吸气触发•时间触发•手控触发•压力触发•流量触发流量触发基础气流10L/min流量触发灵敏度2L/min8L/min2L/min吸气控制阶段•吸气控制–压力控制–容量控制•流量的输送形式–递减波–方波–递增波–正弦波容量控制与压力控制的区别•容量控制通气–容量可控，但压力不可控–应用于自主呼吸稳定、气道阻力增加的患者•压力控制通气–压力可控，但容量不可控–人机协调性较好、改善气体分布吸气流量波形方波递增波递减波正弦波呼气切换•时间切换•容量切换•压力切换（压力报警）•流量切换流量切换呼气阶段-呼气末正压（PEEP）PEEPNEEPPcmH2OT0呼气流量时间呼气暂停时间基线变量(PEEP)
