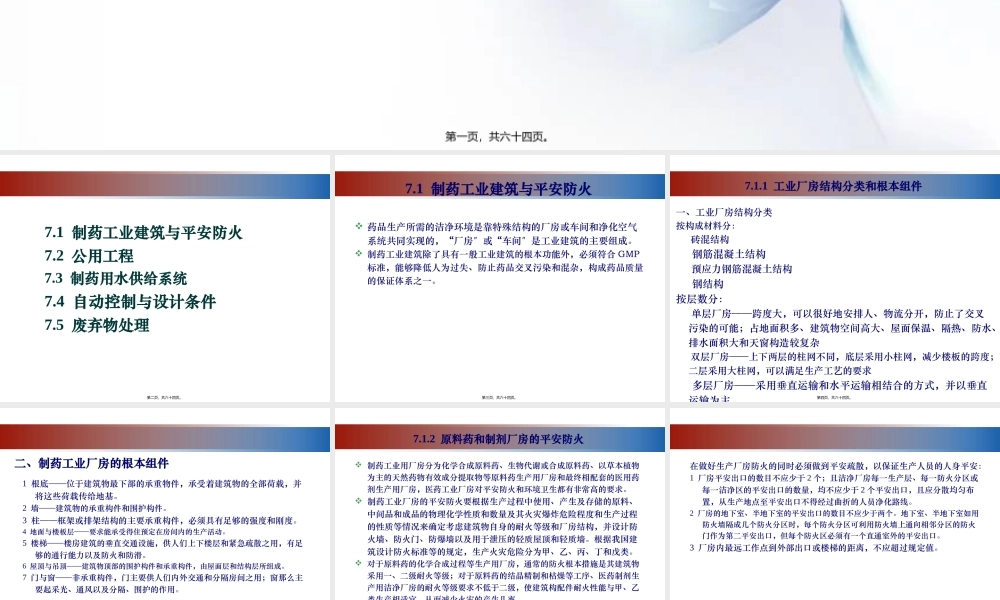

第七章制药公用系统工程第一页，共六十四页。7.1制药工业建筑与平安防火7.2公用工程7.3制药用水供给系统7.4自动控制与设计条件7.5废弃物处理第二页，共六十四页。7.1制药工业建筑与平安防火药品生产所需的洁净环境是靠特殊结构的厂房或车间和净化空气系统共同实现的，“厂房〞或“车间〞是工业建筑的主要组成。制药工业建筑除了具有一般工业建筑的根本功能外，必须符合GMP标准，能够降低人为过失、防止药品交叉污染和混杂，构成药品质量的保证体系之一。第三页，共六十四页。7.1.1工业厂房结构分类和根本组件一、工业厂房结构分类按构成材料分：砖混结构钢筋混凝土结构预应力钢筋混凝土结构钢结构按层数分：单层厂房——跨度大，可以很好地安排人、物流分开，防止了交叉污染的可能；占地面积多、建筑物空间高大、屋面保温、隔热、防水、排水面积大和天窗构造较复杂双层厂房——上下两层的柱网不同，底层采用小柱网，减少楼板的跨度；二层采用大柱网，可以满足生产工艺的要求多层厂房——采用垂直运输和水平运输相结合的方式，并以垂直运输为主第四页，共六十四页。二、制药工业厂房的根本组件1根底——位于建筑物最下部的承重物件，承受着建筑物的全部荷载，并将这些荷载传给地基。2墙——建筑物的承重构件和围护构件。3柱——框架或排架结构的主要承重构件，必须具有足够的强度和刚度。4地面与楼板层——要求能承受得住预定在房间内的生产活动。5楼梯——楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用，有足够的通行能力以及防火和防滑。6屋顶与吊顶——建筑物顶部的围护构件和承重构件，由屋面层和结构层所组成。7门与窗——非承重构件，门主要供人们内外交通和分隔房间之用；窗那么主要起采光、通风以及分隔、围护的作用。第五页，共六十四页。7.1.2原料药和制剂厂房的平安防火制药工业用厂房分为化学合成原料药、生物代谢或合成原料药、以草本植物为主的天然药物有效成分提取物等原料药生产用厂房和最终相配套的医用药剂生产用厂房，医药工业厂房对平安防火和环境卫生都有非常高的要求。制药工业厂房的平安防火要根据生产过程中使用、产生及存储的原料、中间品和成品的物理化学性质和数量及其火灾爆炸危险程度和生产过程的性质等情况来确定考虑建筑物自身的耐火等级和厂房结构，并设计防火墙、防火门、防爆墙以及用于泄压的轻质屋顶和轻质墙。根据我国建筑设计防火标准等的规定，生产火灾危险分为甲、乙、丙、丁和戊类。对...
