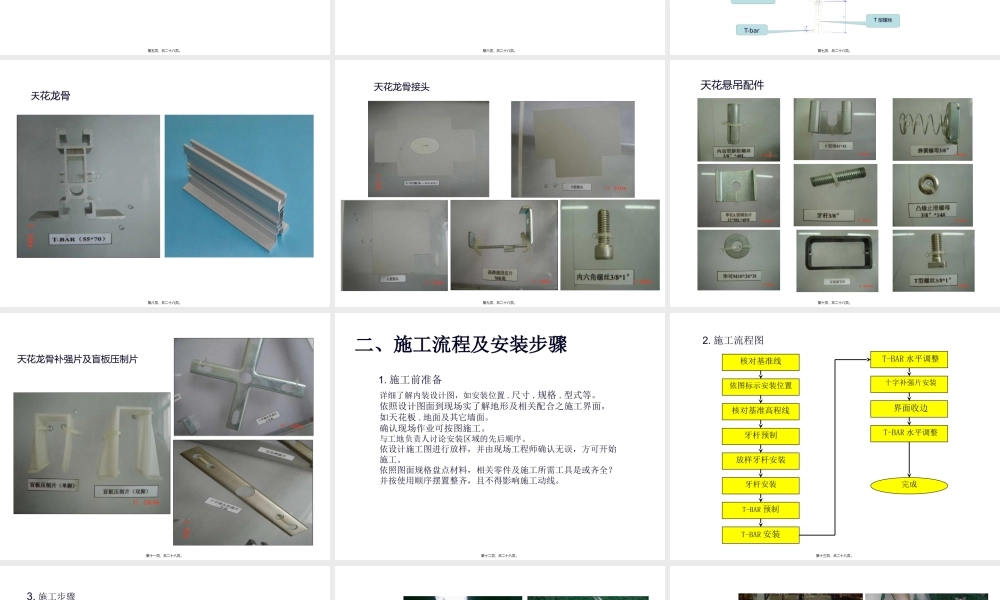

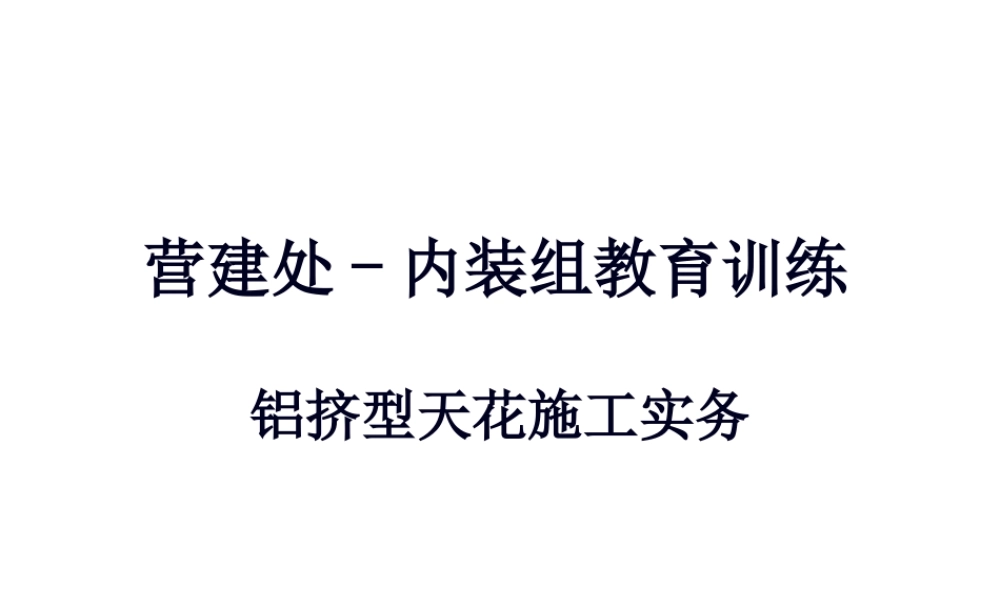

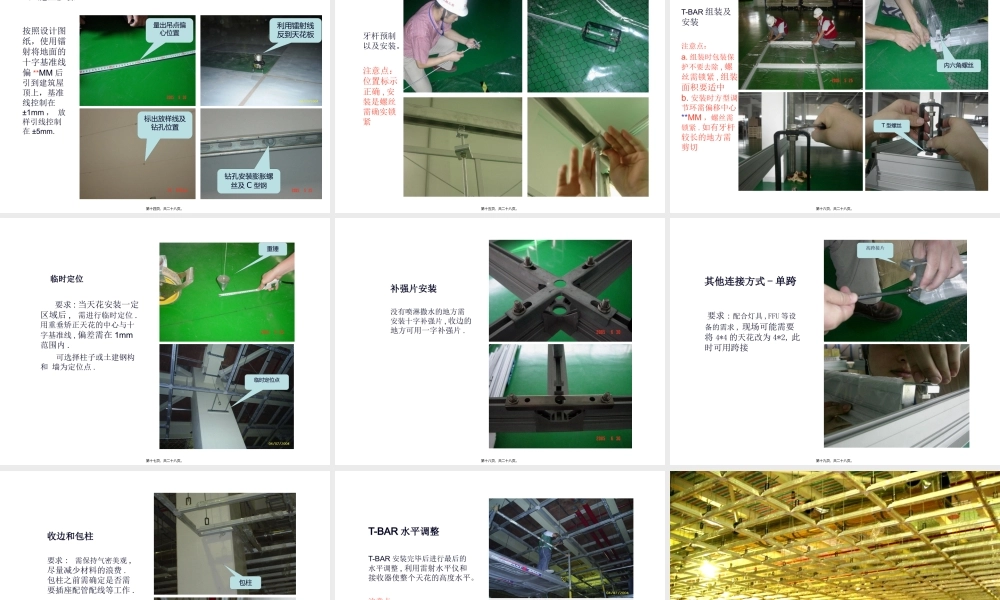

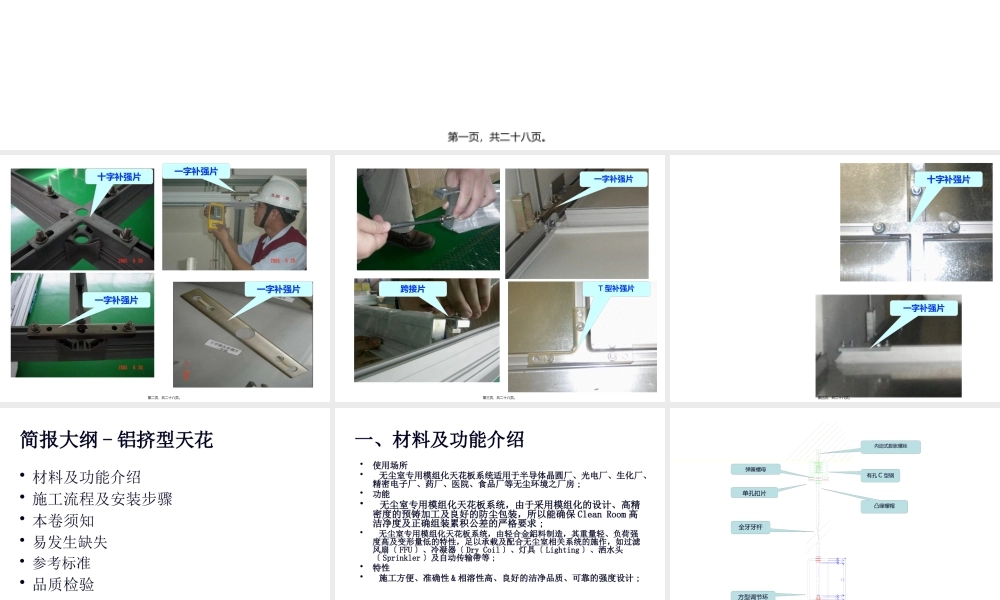

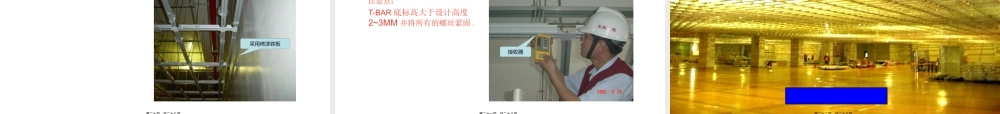

营建处-内装组教育训练铝挤型天花施工实务第一页，共二十八页。十字补强片一字补强片一字补强片一字补强片第二页，共二十八页。一字补强片跨接片T型补强片第三页，共二十八页。十字补强片一字补强片第四页，共二十八页。简报大纲-铝挤型天花•材料及功能介绍•施工流程及安装步骤•本卷须知•易发生缺失•参考标准•品质检验第五页，共二十八页。一、材料及功能介绍•使用场所•无尘室专用模组化天花板系统适用于半导体晶圆厂、光电厂、生化厂、精密电子厂、药厂、医院、食品厂等无尘环境之厂房;•功能•无尘室专用模组化天花板系统，由于采用模组化的设计、高精密度的预铸加工及良好的防尘包装，所以能确保CleanRoom高洁净度及正确组装累积公差的严格要求;•无尘室专用模组化天花板系统，由轻合金鋁料制造，其重量轻、负荷强度高及变形量低的特性，足以承载及配合无尘室相关系统的施作，如过滤风扇〔FFU〕、冷凝器〔DryCoil〕、灯具〔Lighting〕、洒水头〔Sprinkler〕及自动传输帶等;•特性•施工方便、准确性&相溶性高、良好的洁净品质、可靠的强度设计;第六页，共二十八页。内迫式膨胀螺丝有孔C型钢弹簧螺母单孔扣片凸缘螺帽全牙牙杆方型调节环T型螺丝T-bar第七页，共二十八页。天花龙骨第八页，共二十八页。天花龙骨接头第九页，共二十八页。天花悬吊配件第十页，共二十八页。天花龙骨补强片及盲板压制片第十一页，共二十八页。二、施工流程及安装步骤详细了解内装设计图，如安装位置.尺寸.规格.型式等。依照设计图面到现场实了解地形及相关配合之施工界面，如天花板.地面及其它墙面。确认现场作业可按图施工。与工地负责人讨论安装区域的先后顺序。依设计施工图进行放样，并由现场工程师确认无误，方可开始施工。依照图面规格盘点材料，相关零件及施工所需工具是或齐全？并按使用顺序摆置整齐，且不得影响施工动线。1.施工前准备第十二页，共二十八页。核对基准线依图标示安装位置核对基准高程线牙杆预制放样牙杆安装牙杆安装T-BAR预制T-BAR安装T-BAR水平调整十字补强片安装界面收边T-BAR水平调整完成2.施工流程图第十三页，共二十八页。钻孔安装膨胀螺丝及C型钢标出放样线及钻孔位置利用镭射线反到天花板量出吊点偏心位置按照设计图纸，使用镭射将地面的十字基准线偏**MM后引到建筑屋顶上，基准线控制在±1mm，放样引线控制在±5mm.3.施工步骤第十四页，共二十八页。牙杆预制以及安装。注意点：位置标示正确,安装是螺丝需确实锁紧第十五页，...
