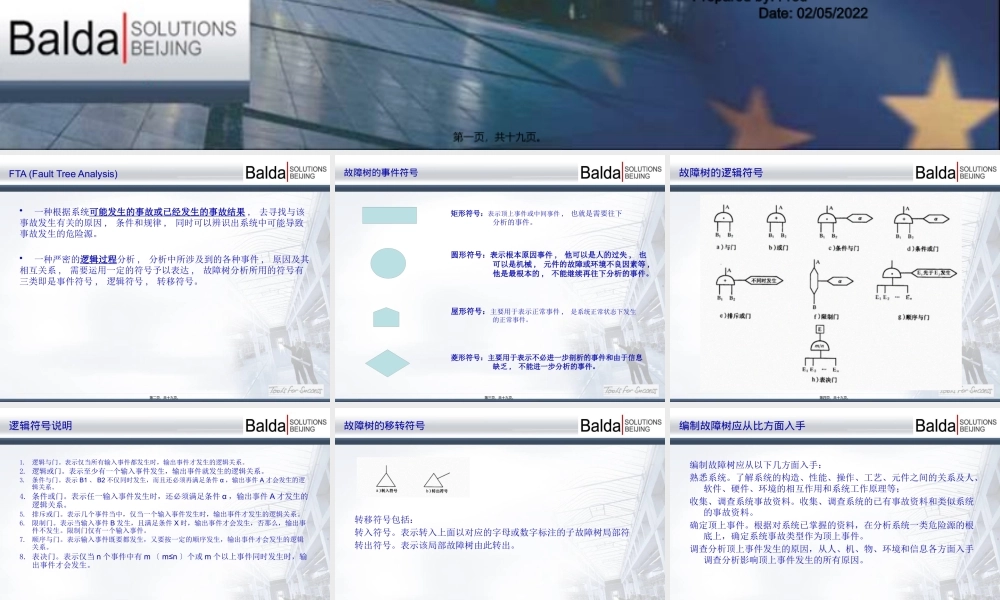

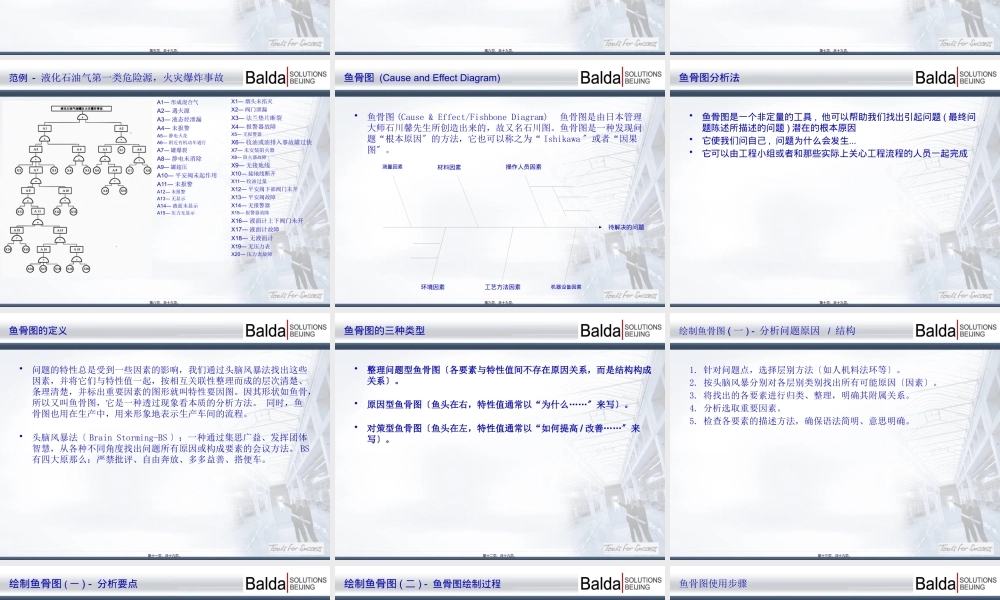

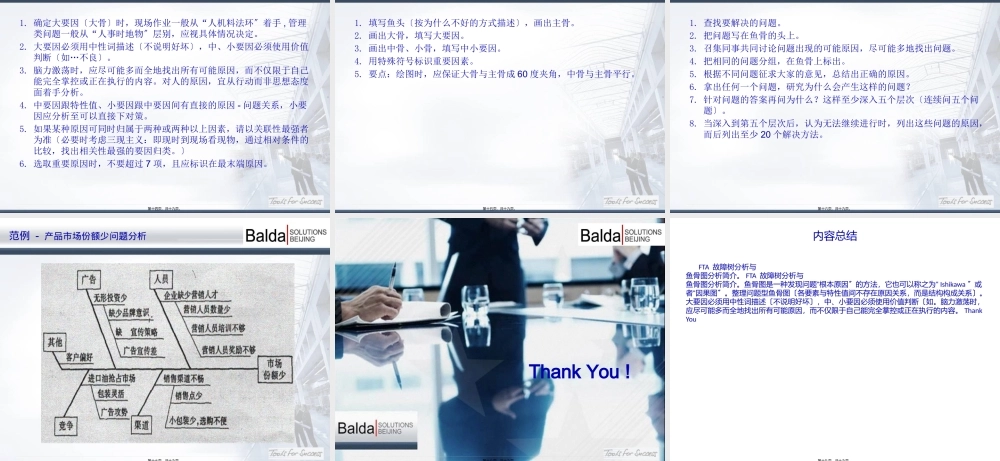

FTA故障树分析与鱼骨图分析简介Preparedby:FredDate:02/05/2022第一页，共十九页。FTA(FaultTreeAnalysis)•一种根据系统可能发生的事故或已经发生的事故结果,去寻找与该事故发生有关的原因,条件和规律,同时可以辨识出系统中可能导致事故发生的危险源。•一种严密的逻辑过程分析,分析中所涉及到的各种事件,原因及其相互关系,需要运用一定的符号予以表达,故障树分析所用的符号有三类即是事件符号,逻辑符号,转移符号。第二页，共十九页。故障树的事件符号矩形符号：表示顶上事件或中间事件,也就是需要往下分析的事件。圆形符号：表示根本原因事件,他可以是人的过失,也可以是机械,元件的故障或环境不良因素等,他是最根本的,不能继续再往下分析的事件。屋形符号：主要用于表示正常事件,是系统正常状态下发生的正常事件。菱形符号：主要用于表示不必进一步剖析的事件和由于信息缺乏,不能进一步分析的事件。第三页，共十九页。故障树的逻辑符号第四页，共十九页。逻辑符号说明1.逻辑与门。表示仅当所有输入事件都发生时，输出事件才发生的逻辑关系。2.逻辑或门。表示至少有一个输入事件发生，输出事件就发生的逻辑关系。3.条件与门。表示B1、B2不仅同时发生，而且还必须再满足条件α，输出事件A才会发生的逻辑关系。4.条件或门。表示任一输入事件发生时，还必须满足条件α，输出事件A才发生的逻辑关系。5.排斥或门。表示几个事件当中，仅当一个输入事件发生时，输出事件才发生的逻辑关系。6.限制门。表示当输入事件B发生，且满足条件X时，输出事件才会发生，否那么，输出事件不发生。限制门仅有一个输入事件。7.顺序与门。表示输入事件既要都发生，又要按一定的顺序发生，输出事件才会发生的逻辑关系。8.表决门。表示仅当n个事件中有m〔m≤n〕个或m个以上事件同时发生时，输出事件才会发生。第五页，共十九页。故障树的移转符号转移符号包括：转入符号。表示转入上面以对应的字母或数字标注的子故障树局部符转出符号。表示该局部故障树由此转出。第六页，共十九页。编制故障树应从比方面入手编制故障树应从以下几方面入手：熟悉系统。了解系统的构造、性能、操作、工艺、元件之间的关系及人、软件、硬件、环境的相互作用和系统工作原理等；收集、调查系统事故资料。收集、调查系统的已有事故资料和类似系统的事故资料。确定顶上事件。根据对系统已掌握的资料，在分析系统一类危险源的根底上，确定系统事故类型作为顶上事件。调查分析顶上事件发生的原因，...
