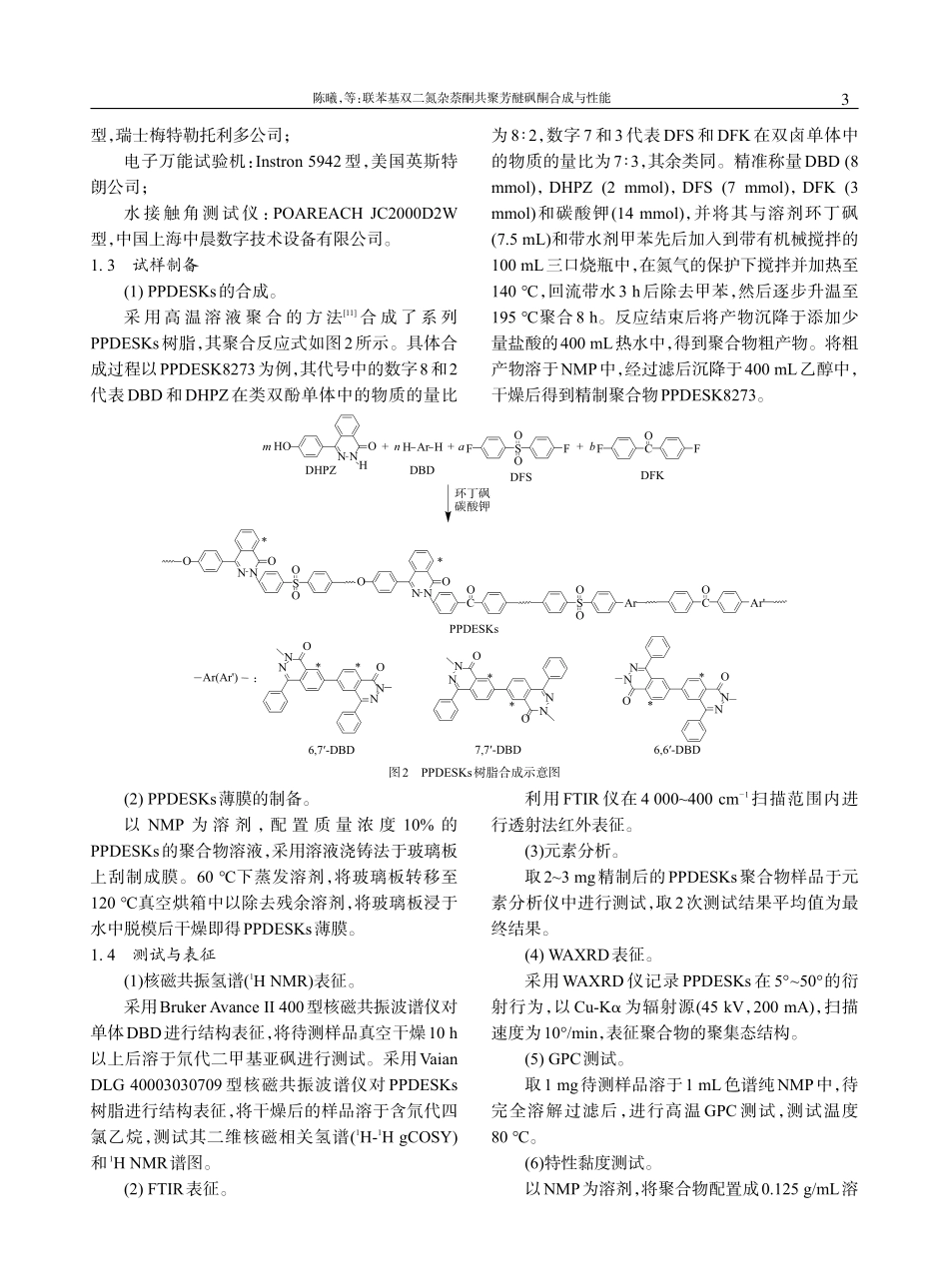

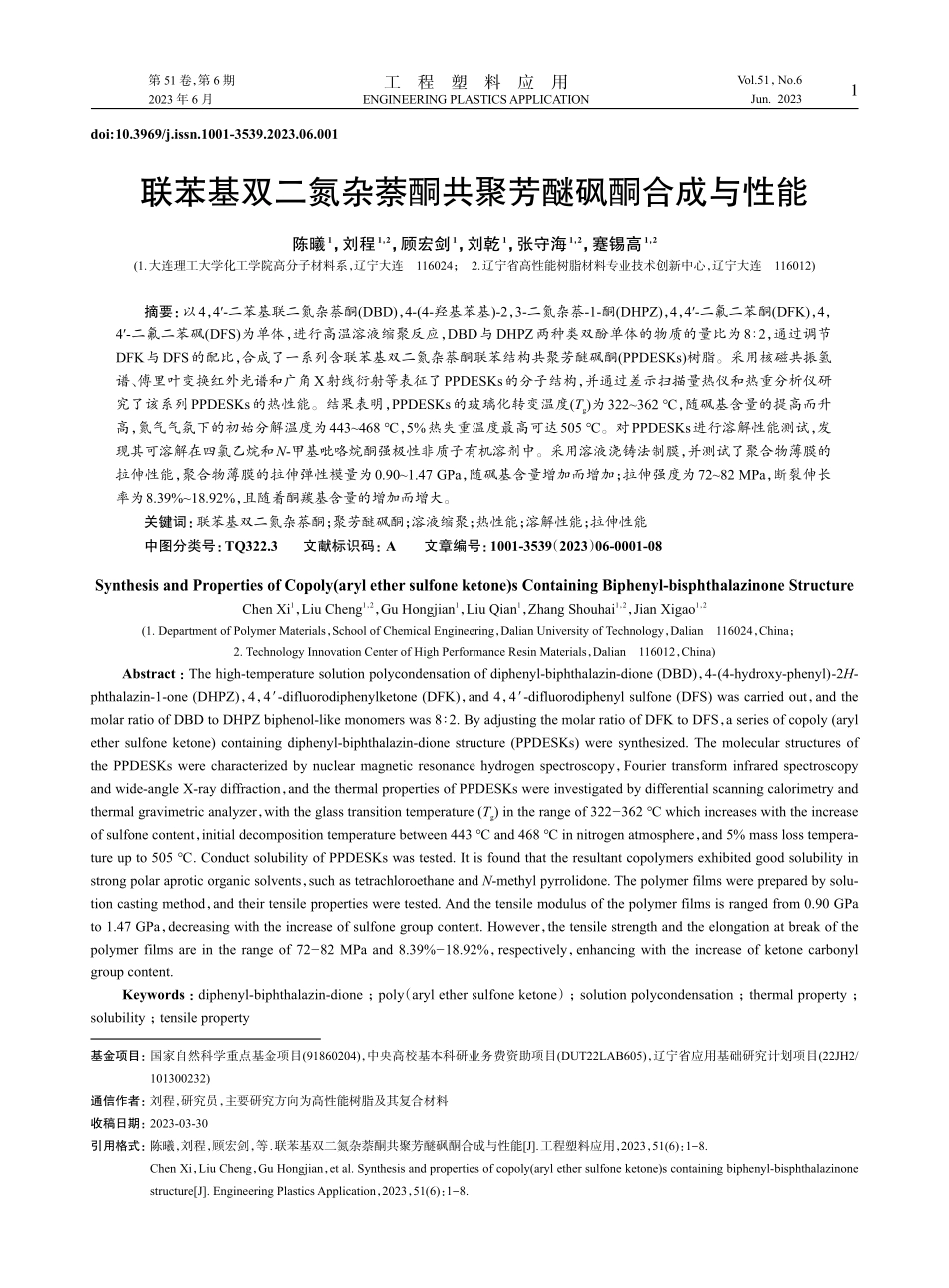

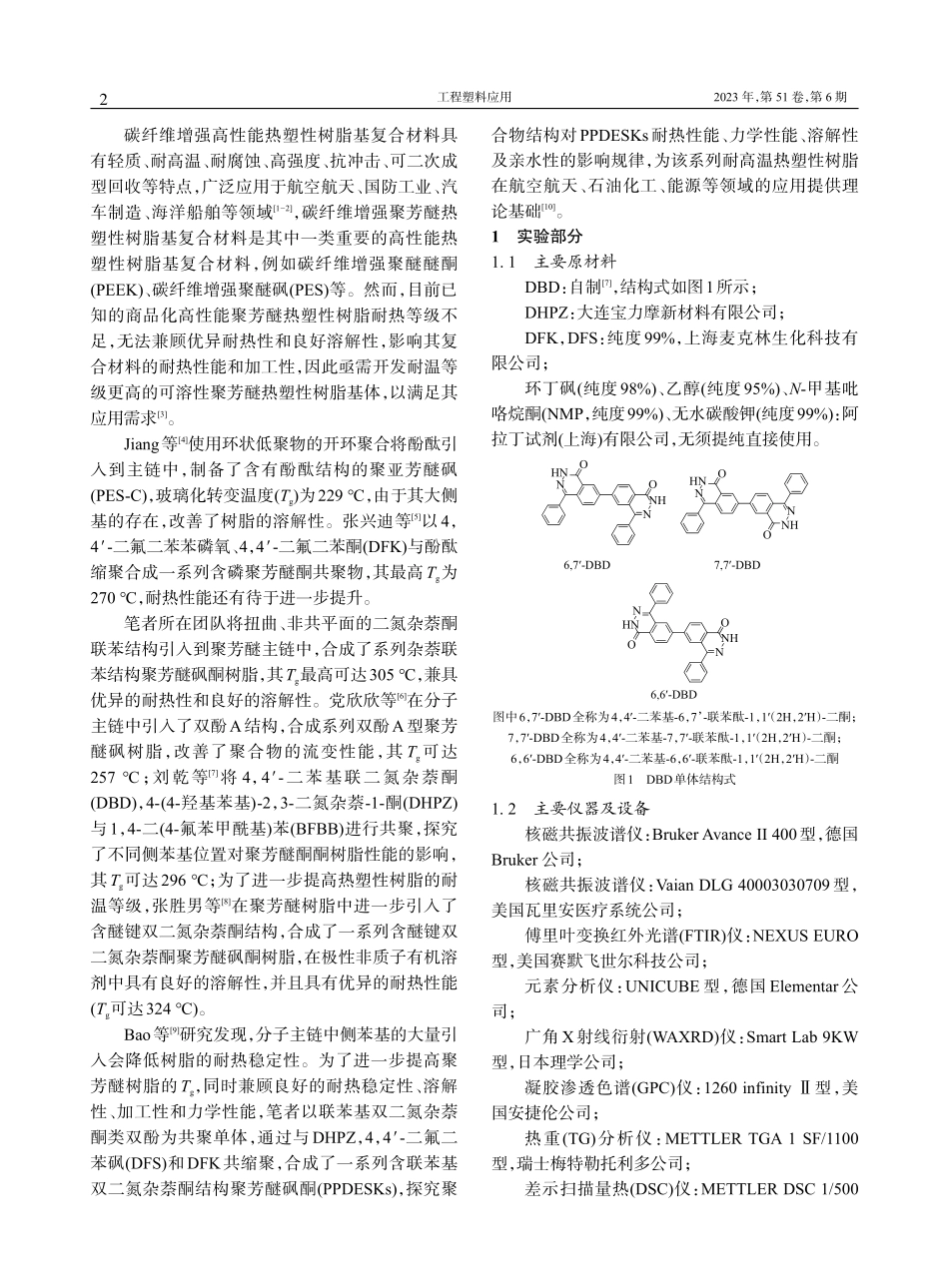

第51卷，第6期2023年6月工程塑料应用Vol.51，No.6Jun.2023ENGINEERINGPLASTICSAPPLICATION联苯基双二氮杂萘酮共聚芳醚砜酮合成与性能陈曦1，刘程1，2，顾宏剑1，刘乾1，张守海1，2，蹇锡高1，2(1.大连理工大学化工学院高分子材料系，辽宁大连116024；2.辽宁省高性能树脂材料专业技术创新中心，辽宁大连116012)摘要：以4，4′-二苯基联二氮杂萘酮(DBD)，4-(4-羟基苯基)-2，3-二氮杂萘-1-酮(DHPZ)，4，4′-二氟二苯酮(DFK)，4，4′-二氟二苯砜(DFS)为单体，进行高温溶液缩聚反应，DBD与DHPZ两种类双酚单体的物质的量比为8∶2，通过调节DFK与DFS的配比，合成了一系列含联苯基双二氮杂萘酮联苯结构共聚芳醚砜酮(PPDESKs)树脂。采用核磁共振氢谱、傅里叶变换红外光谱和广角X射线衍射等表征了PPDESKs的分子结构，并通过差示扫描量热仪和热重分析仪研究了该系列PPDESKs的热性能。结果表明，PPDESKs的玻璃化转变温度(Tg)为322~362℃，随砜基含量的提高而升高，氮气气氛下的初始分解温度为443~468℃，5%热失重温度最高可达505℃。对PPDESKs进行溶解性能测试，发现其可溶解在四氯乙烷和N-甲基吡咯烷酮强极性非质子有机溶剂中。采用溶液浇铸法制膜，并测试了聚合物薄膜的拉伸性能，聚合物薄膜的拉伸弹性模量为0.90~1.47GPa，随砜基含量增加而增加；拉伸强度为72~82MPa，断裂伸长率为8.39%~18.92%，且随着酮羰基含量的增加而增大。关键词：联苯基双二氮杂萘酮；聚芳醚砜酮；溶液缩聚；热性能；溶解性能；拉伸性能中图分类号：TQ322.3文献标识码：A文章编号：1001-3539（2023）06-0001-08SynthesisandPropertiesofCopoly(arylethersulfoneketone)sContainingBiphenyl-bisphthalazinoneStructureChenXi1，LiuCheng1，2，GuHongjian1，LiuQian1，ZhangShouhai1，2，JianXigao1，2(1.DepartmentofPolymerMaterials，SchoolofChemicalEngineering，DalianUniversityofTechnology，Dalian116024，China；2.TechnologyInnovationCenterofHighPerformanceResinMaterials，Dalian116012，China)Abstract：Thehigh-temperaturesolutionpolycondensationofdiphenyl-biphthalazin-dione(DBD)，4-(4-hydroxy-phenyl)-2H-phthalazin-1-one(DHPZ)，4，4′-difluorodiphenylketone(DFK)，and4，4′-difluorodiphenylsulfone(DFS)wascarriedout，andthemolarratioofDBDtoDHPZbiphenol-likemonomerswas8∶2.ByadjustingthemolarratioofDFKtoDFS，aseriesofcopoly(arylethersulfone...
