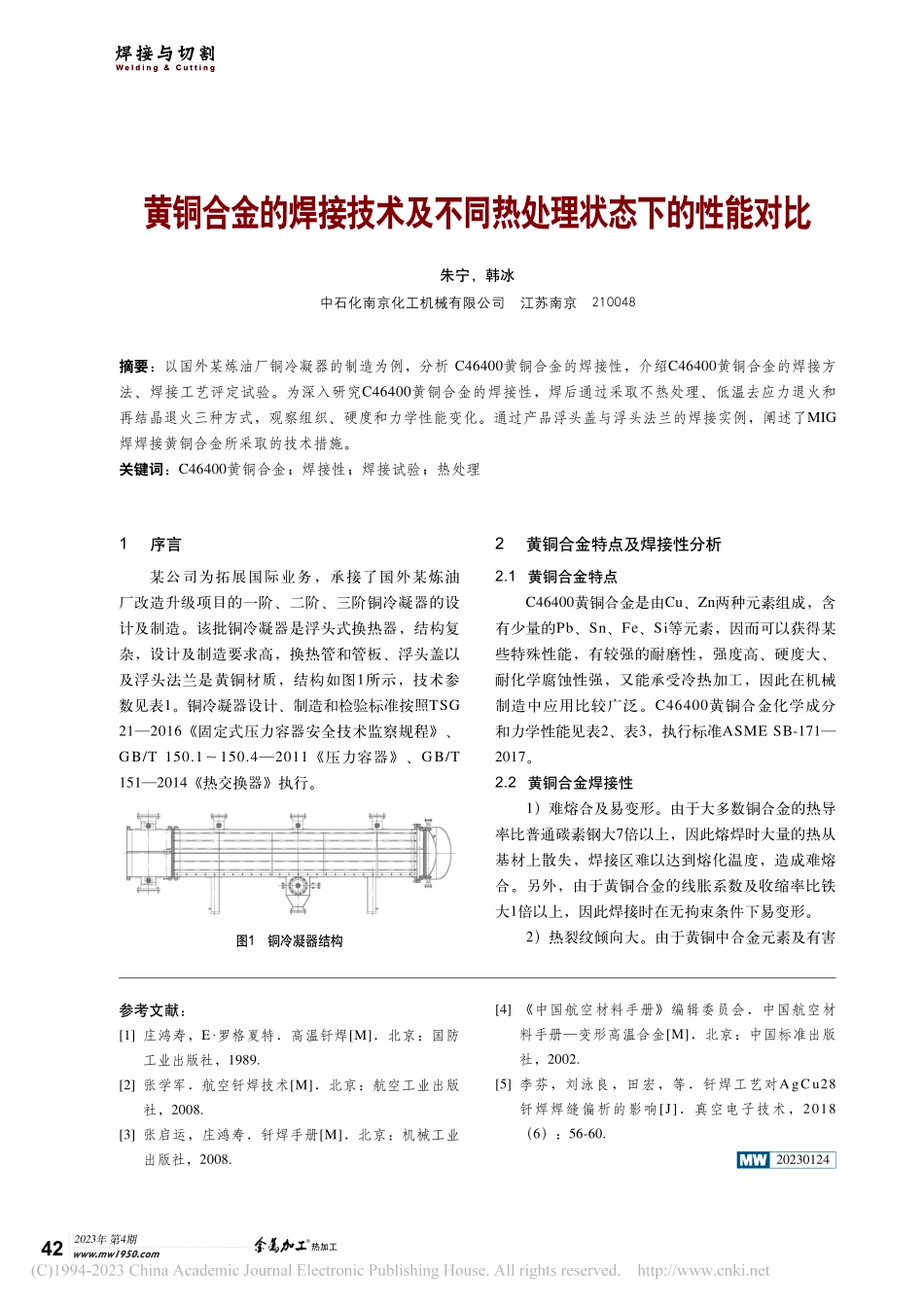

2023年第4期热加工www.mw1950.com42焊接与切割Welding&Cutting参考文献：[1]庄鸿寿，E·罗格夏特．高温钎焊[M]．北京：国防工业出版社，1989.[2]张学军．航空钎焊技术[M]．北京：航空工业出版社，2008.[3]张启运，庄鸿寿．钎焊手册[M]．北京：机械工业出版社，2008.图1铜冷凝器结构黄铜合金的焊接技术及不同热处理状态下的性能对比朱宁，韩冰中石化南京化工机械有限公司江苏南京210048摘要：以国外某炼油厂铜冷凝器的制造为例，分析C46400黄铜合金的焊接性，介绍C46400黄铜合金的焊接方法、焊接工艺评定试验。为深入研究C46400黄铜合金的焊接性，焊后通过采取不热处理、低温去应力退火和再结晶退火三种方式，观察组织、硬度和力学性能变化。通过产品浮头盖与浮头法兰的焊接实例，阐述了MIG焊焊接黄铜合金所采取的技术措施。关键词：C46400黄铜合金；焊接性；焊接试验；热处理1序言某公司为拓展国际业务，承接了国外某炼油厂改造升级项目的一阶、二阶、三阶铜冷凝器的设计及制造。该批铜冷凝器是浮头式换热器，结构复杂，设计及制造要求高，换热管和管板、浮头盖以及浮头法兰是黄铜材质，结构如图1所示，技术参数见表1。铜冷凝器设计、制造和检验标准按照TSG21—2016《固定式压力容器安全技术监察规程》、GB/T150.1～150.4—2011《压力容器》、GB/T151—2014《热交换器》执行。2黄铜合金特点及焊接性分析2.1黄铜合金特点C46400黄铜合金是由Cu、Zn两种元素组成，含有少量的Pb、Sn、Fe、Si等元素，因而可以获得某些特殊性能，有较强的耐磨性，强度高、硬度大、耐化学腐蚀性强，又能承受冷热加工，因此在机械制造中应用比较广泛。C46400黄铜合金化学成分和力学性能见表2、表3，执行标准ASMESB-171—2017。2.2黄铜合金焊接性1）难熔合及易变形。由于大多数铜合金的热导率比普通碳素钢大7倍以上，因此熔焊时大量的热从基材上散失，焊接区难以达到熔化温度，造成难熔合。另外，由于黄铜合金的线胀系数及收缩率比铁大1倍以上，因此焊接时在无拘束条件下易变形。2）热裂纹倾向大。由于黄铜中合金元素及有害[4]《中国航空材料手册》编辑委员会．中国航空材料手册—变形高温合金[M]．北京：中国标准出版社，2002.[5]李芬，刘泳良，田宏，等．钎焊工艺对AgCu28钎焊焊缝偏析的影响[J]．真空电子技术，2018（6）：56-60.202301242023年第4期热加工www.mw1950.com43焊接与切割Welding&Cutting表1铜冷凝器技术参数技术参数壳程管程设计压力/bar5.2/FV6.9工作压力/ba...
