2022年医学专题—第21章-第1节-现代顺风耳——电话.ppt

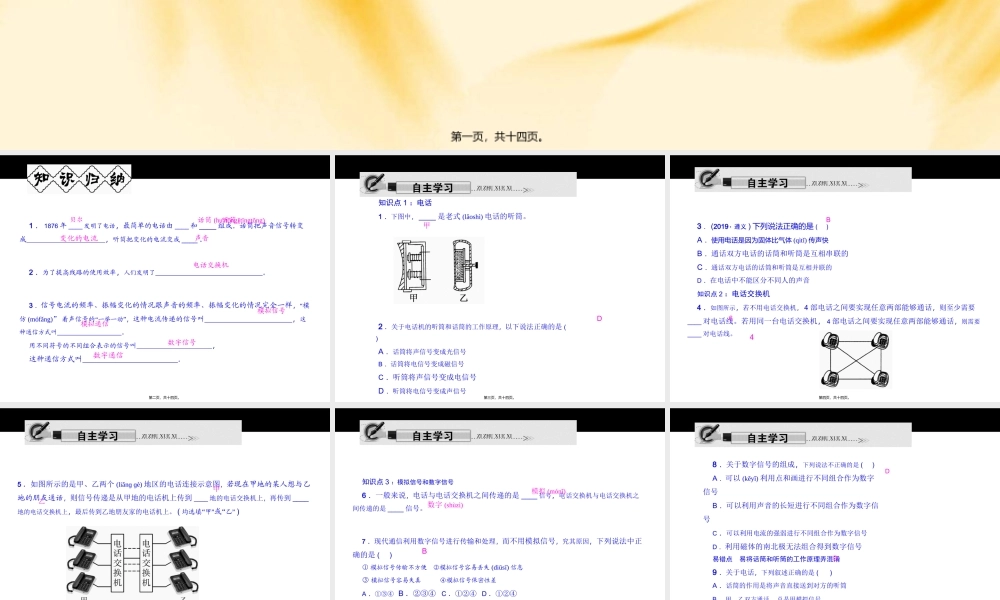

第二十一章信息(xnx)的传递,第1节现代(xindi)顺风耳电话,第一页，共十四页。,11876年_发明了电话，最简单的电话由_和_组成。话筒把声音信号转变成，听筒把变化的电流变成_。2为了提高线路的使用效率，人们发明了。3信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿(mfng)”着声信号的“一举一动”，这种电流传递的信号叫，这种通信方式叫。用不同符号的不同组合表示的信号叫，这种通信方式叫。,贝尔,话筒(hutng),听筒(tngtng),变化的电流,声音,电话交换机,模拟信号,模拟通信,数字信号,数字通信,第二页，共十四页。,知识点1：电话1下图中，_是老式(losh)电话的听筒。2关于电话机的听筒和话筒的工作原理，以下说法正确的是()A话筒将声信号变成光信号B话筒将电信号变成磁信号C听筒将声信号变成电信号D听筒将电信号变成声信号,甲,D,第三页，共十四页。,3(2019遵义)下列说法正确的是()A使用电话是因为固体比气体(qt)传声快B通话双方电话的话筒和听筒是互相串联的C通话双方电话的话筒和听筒是互相并联的D在电话中不能区分不同人的声音知识点2：电话交换机4如图所示，若不用电话交换机，4部电话之间要实现任意两部能够通话，则至少需要_对电话线。若用同一台电话交换机，4部电话之间要实现任意两部能够通话，则需要_对电话线。,B,6,4,第四页，共十四页。,5如图所示的是甲、乙两个(lin)地区的电话连接示意图，若现在甲地的某人想与乙地的朋友通话，则信号传递是从甲地的电话机上传到_地的电话交换机上，再传到_地的电话交换机上，最后传到乙地朋友家的电话机上。(均选填“甲”或“乙”),甲,乙,第五页，共十四页。,知识点3：模拟信号和数字信号6一般来说，电话与电话交换机之间传递的是_信号，电话交换机与电话交换机之间传递的是_信号。7现代通信利用数字信号进行传输和处理，而不用模拟信号，究其原因，下列说法中正确的是()模拟信号传输不方便模拟信号容易丢失(dis)信息模拟信号容易失真 模拟信号保密性差A B C D,模拟(mn),数字(shz),B,第六页，共十四页。,8关于数字信号的组成，下列说法不正确的是()A可以(ky)利用点和画进行不同组合作为数字信号B可以利用声音的长短进行不同组合作为数字信号C可以利用电流的强弱进行不同组合作为数字信号D利用磁体的南北极无法组合得到数字信号易错点易将话筒和听筒的工作原理弄混淆9关于电话，下列叙述正确的是()A话筒的作用是将声音直接送到对方的听筒B甲、乙双方通话，总是用模拟信号C听筒中的电磁铁将声信号转换为电信号D话筒的作用是把声音转化为变化的电流,D,D,第七页，共十四页。,10老式电话的听筒主要应用(yngyng)了电流的()A热效应 B化学效应C磁效应 D三种效应都有11电话交换机的主要作用是()A提高线路的利用率 B提高通信的质量C加快通信的速度 D减少线路的热损失,C,A,第八页，共十四页。,12老式电话机话筒里的炭精片和炭粒，相当于一个()A开关 B变阻器C电磁继电器 D电磁铁13如图所示，其中不是利用数字通信进行传输(chun sh)信号的是(),B,B,第九页，共十四页。,14(教材拓展题)电话听筒里有电磁铁和膜片，其构造示意图如图所示。电磁铁线圈中流过的是变化的电流，下列关于电话听筒工作过程的描述，正确的是()A变化的电流产生变化的磁场(cchng)，变化的磁场使膜片振动B变化的磁场产生变化的电流，变化的电流使膜片振动C变化的磁场使膜片振动，膜片振动产生变化的电流D膜片振动产生变化的磁场，变化的磁场产生变化的电流,A,第十页，共十四页。,15关于电话的工作过程：膜片忽松忽紧地压迫炭粒；人对着话筒说话(shu hu)时，声波使膜片振动；电阻忽大忽小；磁体对膜片的吸引力忽大忽小，使膜片产生振动，振动情形和对方说话相同；在电路中产生强弱按声音振动而变化的电流。合理的顺序是()A BC D,B,第十一页，共十四页。,16(原创题)甲、乙两部电话接通(ji tn)后，下列说法正确的是()A甲的听筒和甲的话筒，乙的听筒和乙的话筒分别串联在两个电路中B甲的听筒和乙的听筒串联，甲的话筒和乙的话筒串联C甲的听筒和乙的听筒、话筒串联在一个电路中D甲的听筒和乙的话筒串联在一个电路中，乙的听筒和甲的话筒串联在另一个电路中17如图所示，甲是声音信号波形图，乙和丙是通过处理后传递的电流信号，则乙和丙信号中_是模拟信号，_是数字信号。,D,乙,丙,第十二页，共十四页。,18(2019济宁)数字通信是一种既现代又古老的通信方式，现代电话已经全部采用数字信号进行处理，若用“0”和“1”代表“开”和“关”这两个动作，组成一个数字信号，可以表达一句话。例如：“我相信，你能行”的数字信号为“0，01，1，10，00”。请参照(cnzho)此代码和上述例子，用另一组信号表达你想说的一句话，你想说的话为：“”，其数字信号为“”。,我相信(xingxn)我能行,0，01，0，10，00,第十三页，共十四页。,内容(nirng)总结,第二十一章信息的传递。A话筒将声信号变成光信号。B通话双方电话的话筒和听筒是互相串联的。C通话双方电话的话筒和听筒是互相并联的。(均选填“甲”或“乙”)。模拟信号传输不方便模拟信号容易(rngy)丢失信息。A话筒的作用是将声音直接送到对方的听筒。D话筒的作用是把声音转化为变化的电流。丙。我相信我能行,第十四页，共十四页。,
