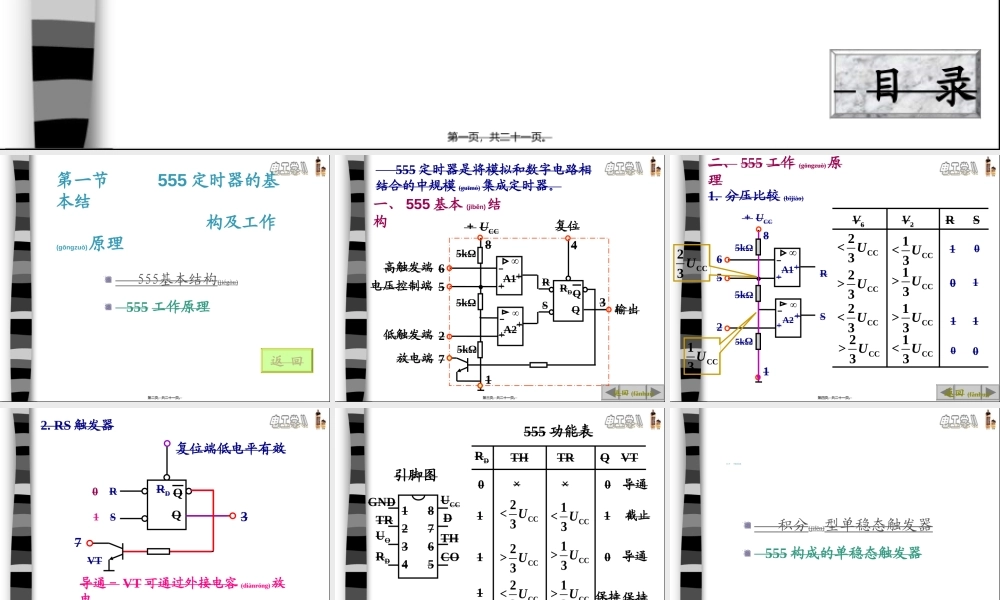

第九章脉冲信号的产生和整形第一节555定时器的基本结构及工作原理第二节单稳态触发器第三节多谐振荡器第四节施密特触发器目录第一页，共二十一页。555基本结构555工作原理返回第一节555定时器的基本结构及工作(gōngzuò)原理第二页，共二十一页。返回555定时器是将模拟和数字电路相结合的中规模集成定时器。一、555基本结构++A1++A2QQRD5kΩ24567831RS＋UCC复位高触发端电压控制端低触发端放电端输出5kΩ5kΩ第三页，共二十一页。返回二、555工作(gōngzuò)原理RSV6V21.分压比较++A1++A225681RS＋UCCCC13UCC23UCC1<3UCC1<3UCC1>3UCC1>3UCC2>3UCC2>3UCC2<3UCC2<3U100110015kΩ5kΩ5kΩ第四页，共二十一页。返回2.RS触发器QQRDSVTR7310截止01导通－VT可通过外接电容(diànróng)放电复位端低电平有效第五页，共二十一页。返回555功能表QVTTHTRCC1<3UCC1>3UCC1>3UCC2>3UCC2<3UCC2<3U10导通截止保持RD0111××保持0导通12348765GNDTRUORDTHDCOUCC引脚图第六页，共二十一页。积分型单稳态触发器555构成的单稳态触发器返回第二节单稳态触发器第七页，共二十一页。返回单稳态触发器只有一个稳态，它具有以下特点：电路有一个稳态，一个暂稳态；在外来触发信号作用下，电路由稳态翻转到暂稳态；暂稳态维持一段时间以后，将自动返回到稳定状态，而暂稳态时间的长短(chángduǎn)，与触发脉冲无关，仅取决于电路本身的参数。第八页，共二十一页。一、积分型单稳态触发器返回uo1uoRC1&uiAOtuiuo1uAuoOtOtOt静态(jìngtài)时io1oHH0Cuuuuuu电路处于稳定状态当输入一个正的触发脉冲io1oL1uuuuuA不能突变，C放电电路进入暂稳态阶段UT当uA=UT时uo上跳，输出一个宽度为tW的负脉冲。tW当ui下跳时，uo1上跳，C再充电，uA上升为高电平。第九页，共二十一页。返回基本积分型单稳态电路的缺点是：输入正触发脉冲的宽度必须大于输出脉冲宽度，否则电路不能正常工作。由于电路没有正反馈回路，因此输出脉冲的边沿较差。tW=1.1RC第十页，共二十一页。二、555构成(gòuchéng)的单稳态触发器+UCC48562713...uCCuiuoR0.01μF555功能表QVTV6V2CC1<3UCC1>3UCC1>3UCC2>3UCC2<3UCC2<3U10导通截止保持保持通电(tōngdiàn)后：C充电，令ui=1返回uo=0，VT导通，CCC2>3u...
