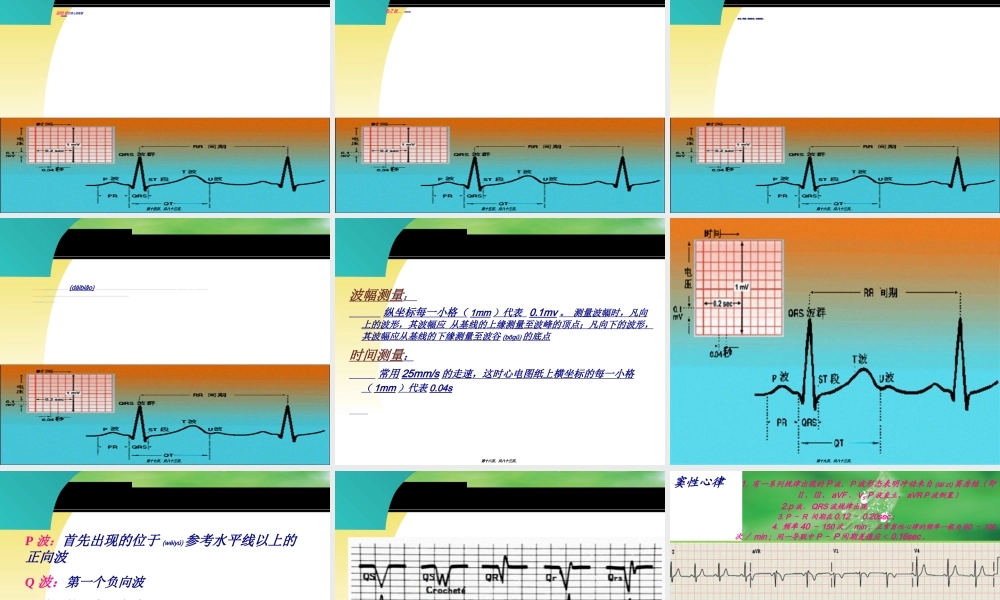

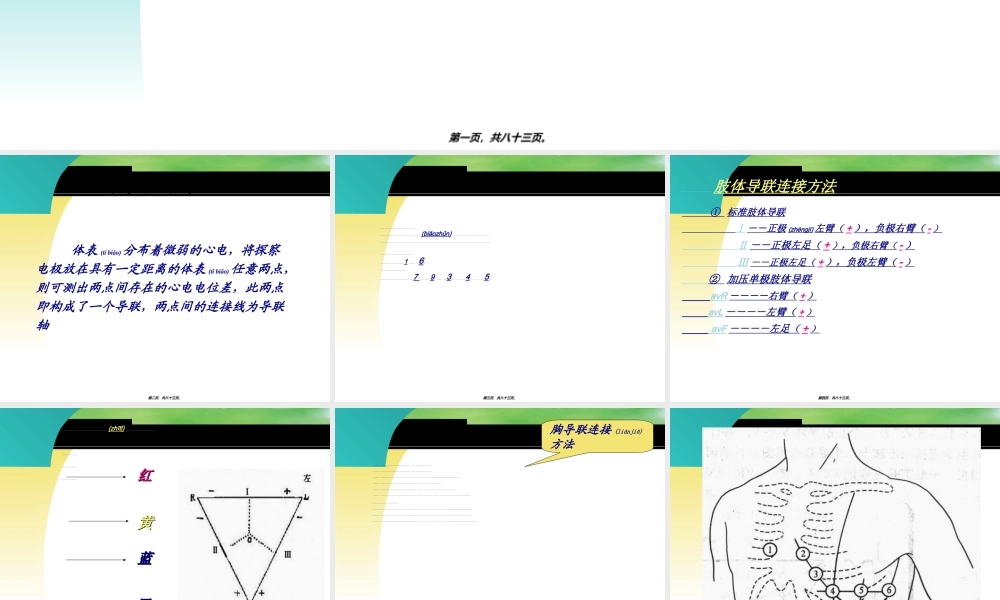

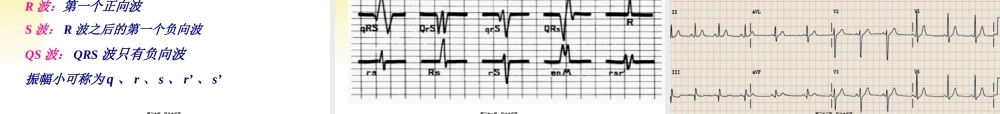

心电图知识第一页，共八十三页。心电图导联体系体表分布着微弱的心电，将探察电极放在具有一定距离的体表任意两点，则可测出两点间存在的心电电位差，此两点即构成了一个导联，两点间的连接线为导联轴第二页，共八十三页。1、肢体导联：标准(biāozhǔn)导联:ⅠⅡⅢ加压单极肢体导联：aVRaVLaVF2、胸导联：V1～V6附加导联：V7～9、V3R、V4R、V5R第三页，共八十三页。肢体导联连接方法①标准肢体导联Ⅰ－－正极(zhèngjí)左臂（+），负极右臂（-）Ⅱ－－正极左足（+），负极右臂（-）Ⅲ－－正极左足（+），负极左臂（-）②加压单极肢体导联avR－－－－右臂（+）avL－－－－左臂（+）avF－－－－左足（+）第四页，共八十三页。国内心电图机的肢体导联连接方法为：右上肢左上肢左下肢右下肢红红黄黄蓝蓝黑黑第五页，共八十三页。V1：胸骨右缘第4肋间；V2：胸骨左缘第4肋间；V3：胸骨左缘V2与V4连线的中点；V4：左锁骨中线上第5肋间；V5：左腋前线上与V4同一水平处；V6：左腋中线上与V4、V5同一水平处；附加导联：用于正后(zhènhòu)ɡ壁心肌梗死的诊断V7：左腋后线上与V4～V6同一水平处；V8：左肩胛线上与V4～V7同一水平处；V9：左脊椎旁线上与V4～V8同一水平处；胸导联连接(liánjiē)方法第六页，共八十三页。第七页，共八十三页。右胸导联：用于右室梗死、右心房肥大、右束支阻滞的诊断V3R：与V3相对(xiāngduì)应的右侧胸壁处；V4R：与V4相对应的右侧胸壁处；V5R：与V5相对应的右侧胸壁处；第八页，共八十三页。正常(zhèngcháng)心电图第九页，共八十三页。窦房结结间束左右束支浦肯野氏纤维(xiānwéi)房室(fánɡshì)结希氏束心脏(xīnzàng)解剖及生理功能第十页，共八十三页。1、P波：代表心房除极。2、P-R间期：代表心房除极至心室开始除极的一段时间。3、QRS波群：代表全部心室肌除极电位(diànwèi)和时间。4、S-T段：代表心室缓慢复极的一段时间。5、T波：代表快速心室复极的电位变化，方向与主波一致。6、QT间期：代表心室除极和复极全过程。7、U波：少数正常人可以存在。代表心室的后继电位。第十一页，共八十三页。正常(zhèngcháng)心电图第十二页，共八十三页。P波(xīnfáng)第十三页，共八十三页。QRS波代表心室除极(xíngtài)V1~V6导联R波逐渐增高，S波逐渐降低第十四页，共八十三页。S-T波(dàibiǎo)第十五页，共八十三页。形态：钝圆，前肢较长，后肢较短，形态：钝圆...
