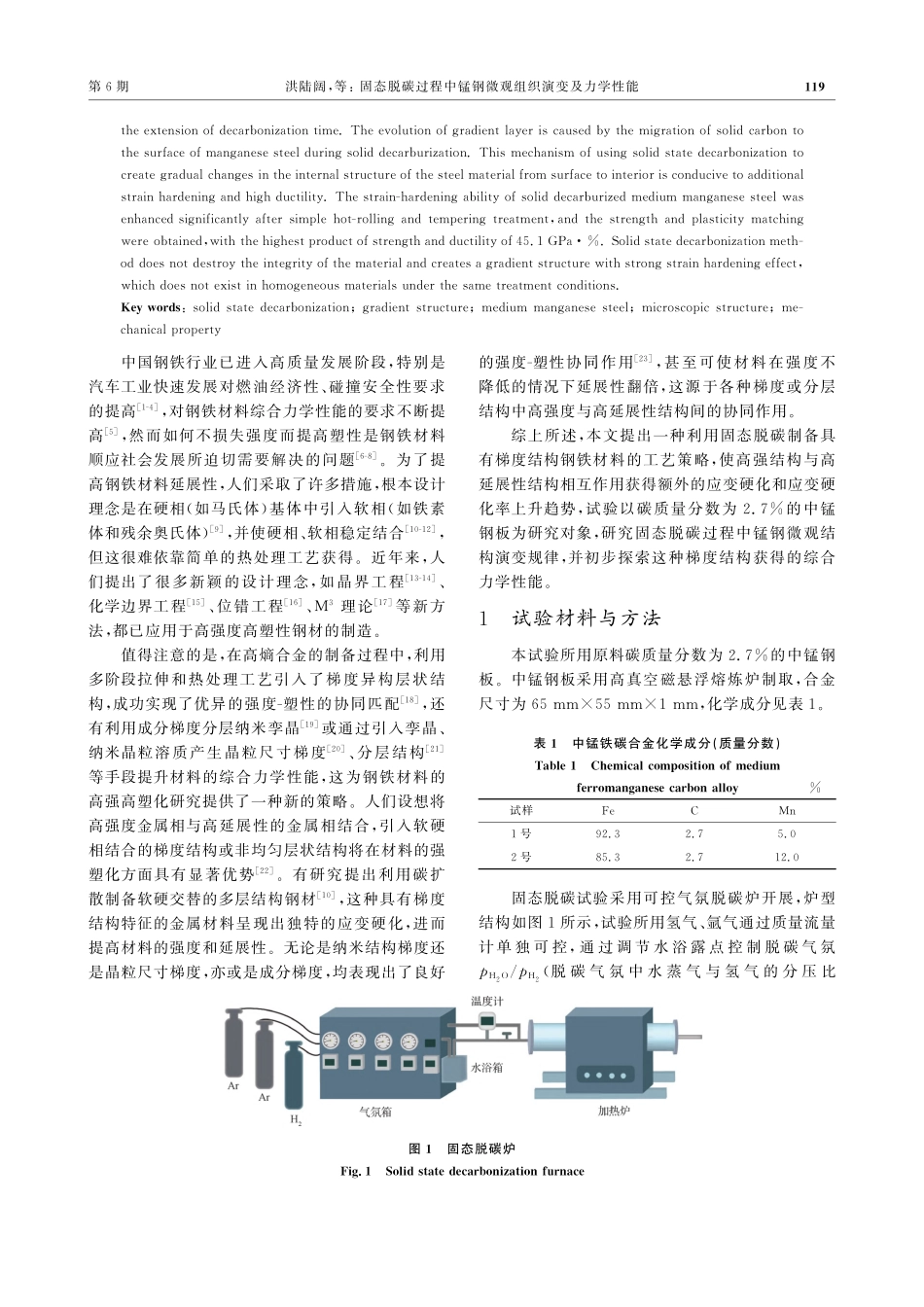

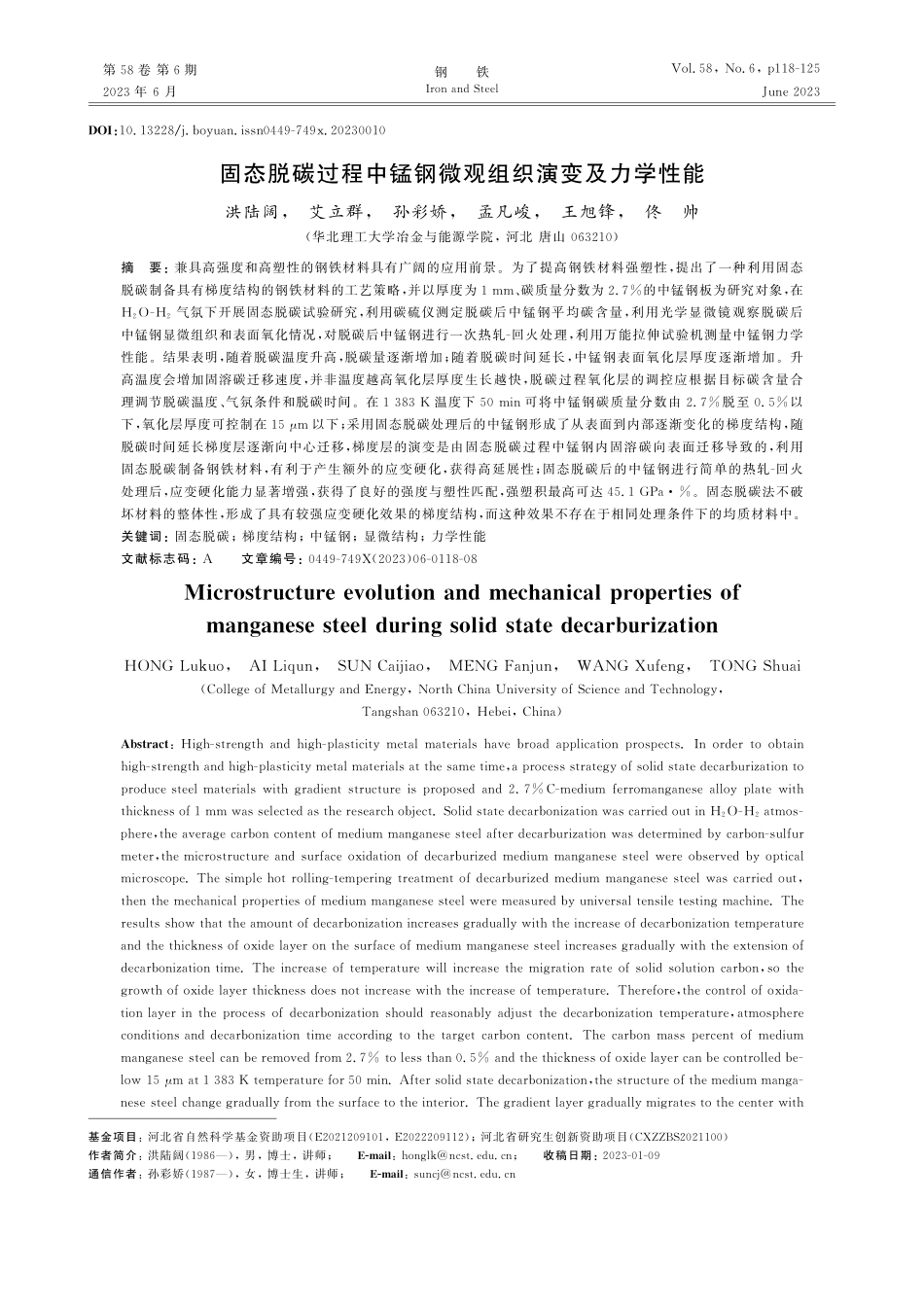

第58卷第6期2023年6月钢铁IronandSteelVol.58,No.6,p118-125June2023DOI:10.13228/j.boyuan.issn0449-749x.20230010固态脱碳过程中锰钢微观组织演变及力学性能洪陆阔,艾立群,孙彩娇,孟凡峻,王旭锋,佟帅(华北理工大学冶金与能源学院,河北唐山063210)摘要:兼具高强度和高塑性的钢铁材料具有广阔的应用前景。为了提高钢铁材料强塑性,提出了一种利用固态脱碳制备具有梯度结构的钢铁材料的工艺策略,并以厚度为1mm、碳质量分数为2.7%的中锰钢板为研究对象,在H2O-H2气氛下开展固态脱碳试验研究,利用碳硫仪测定脱碳后中锰钢平均碳含量,利用光学显微镜观察脱碳后中锰钢显微组织和表面氧化情况,对脱碳后中锰钢进行一次热轧-回火处理,利用万能拉伸试验机测量中锰钢力学性能。结果表明,随着脱碳温度升高,脱碳量逐渐增加;随着脱碳时间延长,中锰钢表面氧化层厚度逐渐增加。升高温度会增加固溶碳迁移速度,并非温度越高氧化层厚度生长越快,脱碳过程氧化层的调控应根据目标碳含量合理调节脱碳温度、气氛条件和脱碳时间。在1383K温度下50min可将中锰钢碳质量分数由2.7%脱至0.5%以下,氧化层厚度可控制在15μm以下;采用固态脱碳处理后的中锰钢形成了从表面到内部逐渐变化的梯度结构,随脱碳时间延长梯度层逐渐向中心迁移,梯度层的演变是由固态脱碳过程中锰钢内固溶碳向表面迁移导致的,利用固态脱碳制备钢铁材料,有利于产生额外的应变硬化,获得高延展性;固态脱碳后的中锰钢进行简单的热轧-回火处理后,应变硬化能力显著增强,获得了良好的强度与塑性匹配,强塑积最高可达45.1GPa·%。固态脱碳法不破坏材料的整体性,形成了具有较强应变硬化效果的梯度结构,而这种效果不存在于相同处理条件下的均质材料中。关键词:固态脱碳;梯度结构;中锰钢;显微结构;力学性能文献标志码:A文章编号:0449-749X(2023)06-0118-08MicrostructureevolutionandmechanicalpropertiesofmanganesesteelduringsolidstatedecarburizationHONGLukuo,AILiqun,SUNCaijiao,MENGFanjun,WANGXufeng,TONGShuai(CollegeofMetallurgyandEnergy,NorthChinaUniversityofScienceandTechnology,Tangshan063210,Hebei,China)基金项目:河北省自然科学基金资助项目(E2021209101,E2022209112);河北省研究生创新资助项目(CXZZBS2021100)作者简介:洪陆阔(1986—),男,博士,讲师;E-mail:honglk@ncst.edu.cn;收稿日期:2023-01-09通信作者:孙彩娇(1987—),女,博士生,讲师;E-mail:suncj@ncst.edu.cnAbstract:High-strengthandhigh-p...
