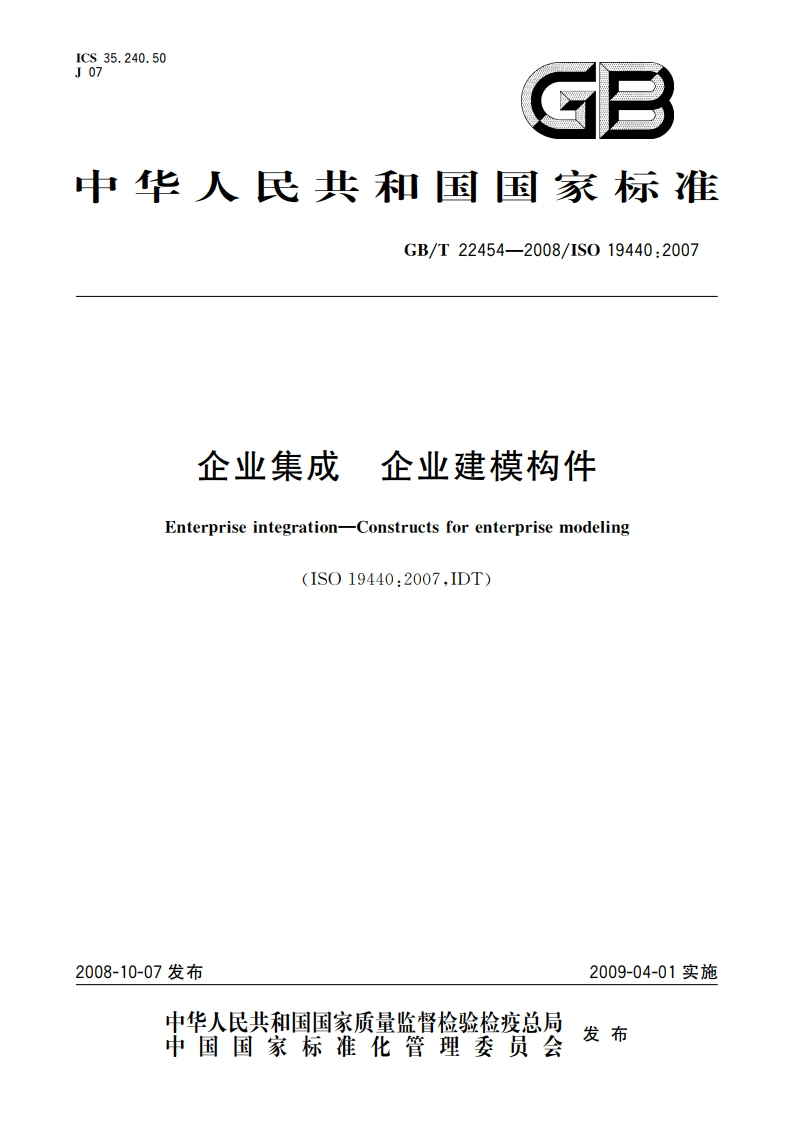

企业集成 企业建模构件 GBT 22454-2008.pdf

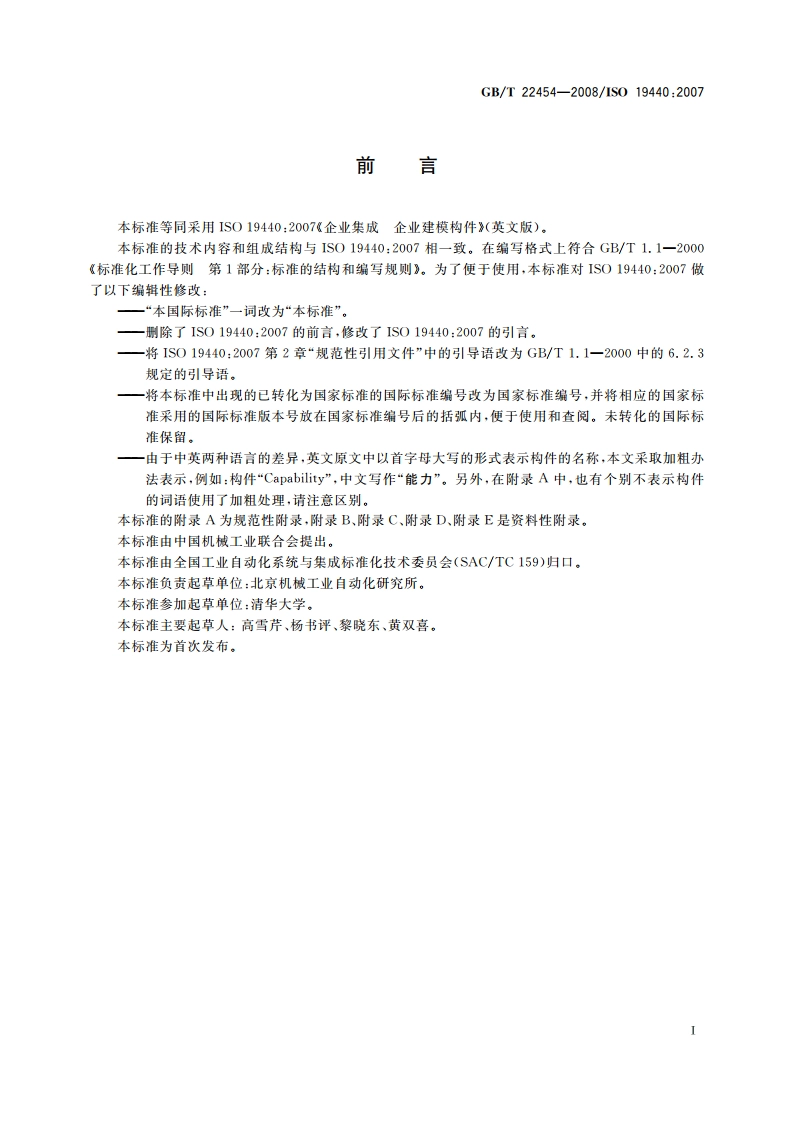

GB/T22454-2008/1S019440:2007前言本标准等同采用IS019440:2007企业集成企业建模构件（英文版）。本标准的技术内容和组成结构与IS019440:2007相一致。在编写格式上符合GB/T1,1一2000标准化工作导则第1部分：标准的结构和编写规则。为了便于使用，本标准对IS019440:2007做了以下编辑性修改：一“本国际标准”一词改为“本标准”。一别除了1S019440:2007的前言，修改了1S019440:2007的引言。一将1S019440:2007第2章“规范性引用文件”中的引导语改为GB/T1.1一2000中的6.2.3规定的引导语，一将本标准中出现的已转化为国家标准的国际标准编号改为国家标准编号，并将相应的国家标准采用的国际标准版本号放在国家标准编号后的括弧内，便于使用和查阅。未转化的国际标准保留。一由于中英两种语言的差异，英文原文中以首字母大写的形式表示构件的名称，本文采取加粗办法表示，例如：构件“Capability”,中文写作“能力”。另外，在附录A中，也有个别不表示构件的词语使用了加粗处理，请注意区别。本标准的附录A为规范性附录，附录B、附录C、附录D、附录E是资料性阳附录。本标准由中国机械工业联合会提出。本标准由全国工业自动化系统与集成标准化技术委员会(SAC/TC159)归口。本标准负责起草单位：北京机械工业自动化研究所。本标准参加起草单位：清华大学。本标准主要起草人：高雪芹、杨书评、黎晓东、黄双喜。本标准为首次发布。GB/T22454-2008/1S019440:2007企业集成企业建模构件1范围本标准规定了计算机支持的企业建模所必需的核心构件的特性，计算机支持的企业建模符合GB/T16642-2008/1S019439:2006。本标准适用于（而非局限于）制造业信息方面的计算机集成，包括管理和控制技术以及所需的人员任务。本标准不涉及如何实施这些基于模型操作的构件，尤其不包括说明并执行（内部）活动行为所需的控制语言，以及功能操作和性能之间的映射。注：计算机支持的企业建模能够成为计算机集成的前驱，或形成人类与系统交互的中介，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO/IEC 14977 Information technology-Syntactic metalanguage-Extended BNFGB/T16642一2008企业集成企业建模框架(IS019439:2006,1DT)3术语、定义和缩略语3.1术语和定义下列术语和定义适用于本标准。在IS0/1EC15288:2002、IS015531-1:2004、GB/T18757一2002/1S015704:2000和GB/T16642一2008/1S019439:2006中定义的并在本标准中使用的术语，为了方便，在下面重复列出。注：表示构件的术语在本标准中以加粗字休表示，以使读者将表示构件的术语及这些术语的一般用法区分开来：例如将构件能力、域、企业活动、事件和资源与其一般用法能力，域（或企业域）、企业活动、事件和资源区别开来。这些构件在3.1中定义，并在第6章具体说明，3.1.1聚合aggregation将建模语言构件和其他模型组件组合为一个完整实体的过程或结果。注1：建模语言构件和其他模型组件也可聚合为多个实体。注2：“整体-部分”(Part-o)和“由组成”(Consist_.ofD这两个属性属于聚合关系（见第5章）.3.1.2属性attribute描述实体性质的一条信息。GB/T18757-2002/1S015704:20003.1.3行为规则behavioural rule对构成业务过程行为的诸项活动的逻辑顺序关系进行的指述。1)ISO/1EC14977为可以自由获取的国际标准，可以在此网址免贵下载：http:/isote.iso,org/livelink/livelink/.fetch/2000/2489/Ittf_Home/PubliclyAvailableStandards.htm.1
