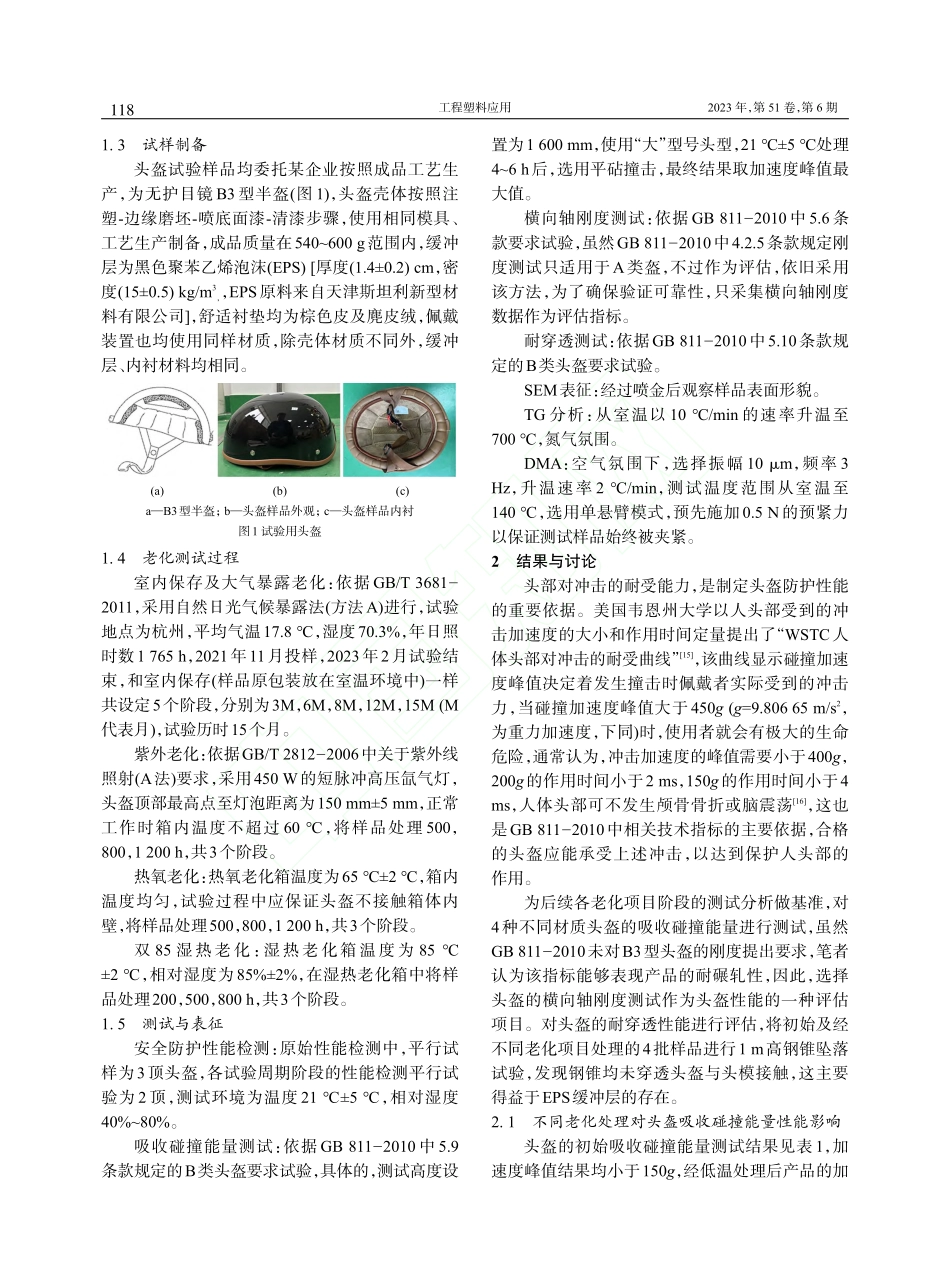

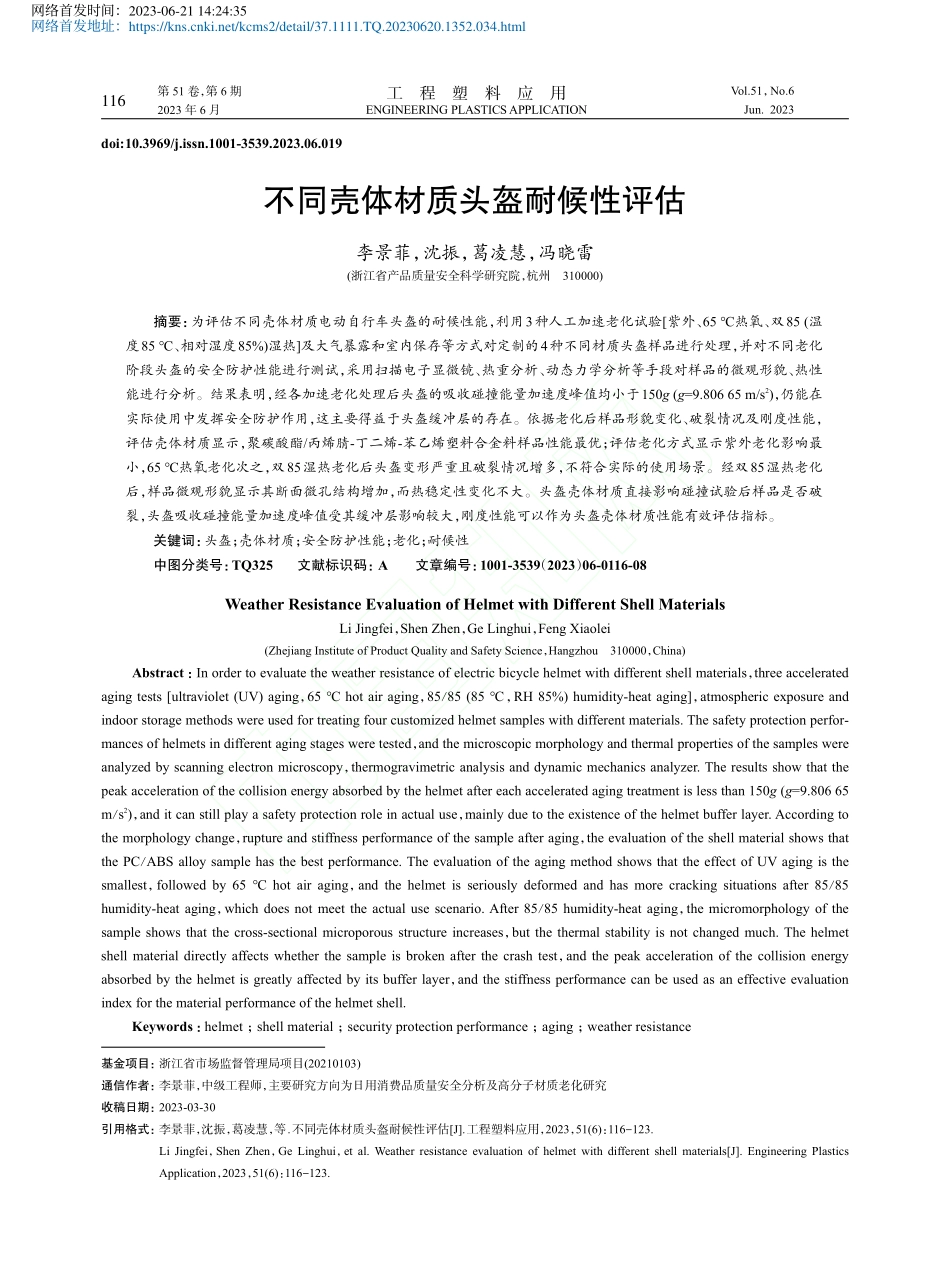

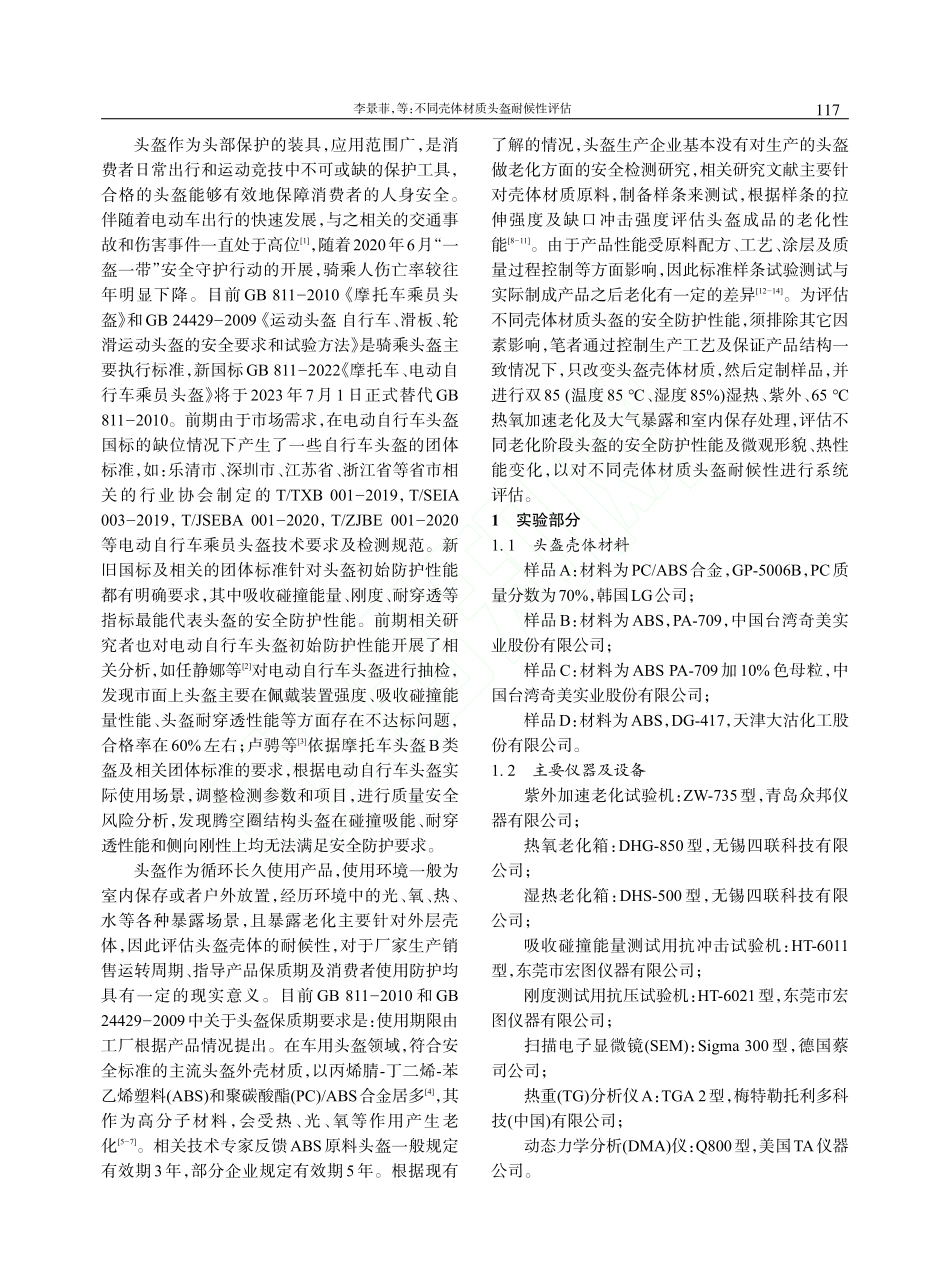

第51卷，第6期2023年6月工程塑料应用Vol.51，No.6Jun.2023ENGINEERINGPLASTICSAPPLICATION不同壳体材质头盔耐候性评估李景菲，沈振，葛凌慧，冯晓雷(浙江省产品质量安全科学研究院，杭州310000)摘要：为评估不同壳体材质电动自行车头盔的耐候性能，利用3种人工加速老化试验[紫外、65℃热氧、双85(温度85℃、相对湿度85%)湿热]及大气暴露和室内保存等方式对定制的4种不同材质头盔样品进行处理，并对不同老化阶段头盔的安全防护性能进行测试，采用扫描电子显微镜、热重分析、动态力学分析等手段对样品的微观形貌、热性能进行分析。结果表明，经各加速老化处理后头盔的吸收碰撞能量加速度峰值均小于150g(g=9.80665m/s2)，仍能在实际使用中发挥安全防护作用，这主要得益于头盔缓冲层的存在。依据老化后样品形貌变化、破裂情况及刚度性能，评估壳体材质显示，聚碳酸酯/丙烯腈-丁二烯-苯乙烯塑料合金料样品性能最优；评估老化方式显示紫外老化影响最小，65℃热氧老化次之，双85湿热老化后头盔变形严重且破裂情况增多，不符合实际的使用场景。经双85湿热老化后，样品微观形貌显示其断面微孔结构增加，而热稳定性变化不大。头盔壳体材质直接影响碰撞试验后样品是否破裂，头盔吸收碰撞能量加速度峰值受其缓冲层影响较大，刚度性能可以作为头盔壳体材质性能有效评估指标。关键词：头盔；壳体材质；安全防护性能；老化；耐候性中图分类号：TQ325文献标识码：A文章编号：1001-3539（2023）06-0116-08WeatherResistanceEvaluationofHelmetwithDifferentShellMaterialsLiJingfei，ShenZhen，GeLinghui，FengXiaolei(ZhejiangInstituteofProductQualityandSafetyScience，Hangzhou310000，China)Abstract：Inordertoevaluatetheweatherresistanceofelectricbicyclehelmetwithdifferentshellmaterials，threeacceleratedagingtests[ultraviolet(UV)aging，65℃hotairaging，85/85(85℃，RH85%)humidity-heataging]，atmosphericexposureandindoorstoragemethodswereusedfortreatingfourcustomizedhelmetsampleswithdifferentmaterials.Thesafetyprotectionperfor‐mancesofhelmetsindifferentagingstagesweretested，andthemicroscopicmorphologyandthermalpropertiesofthesampleswereanalyzedbyscanningelectronmicroscopy，thermogravimetricanalysisanddynamicmechanicsanalyzer.Theresultsshowthatthepeakaccelerationofthecollisionenergyabsorbedbythehelmeta...
