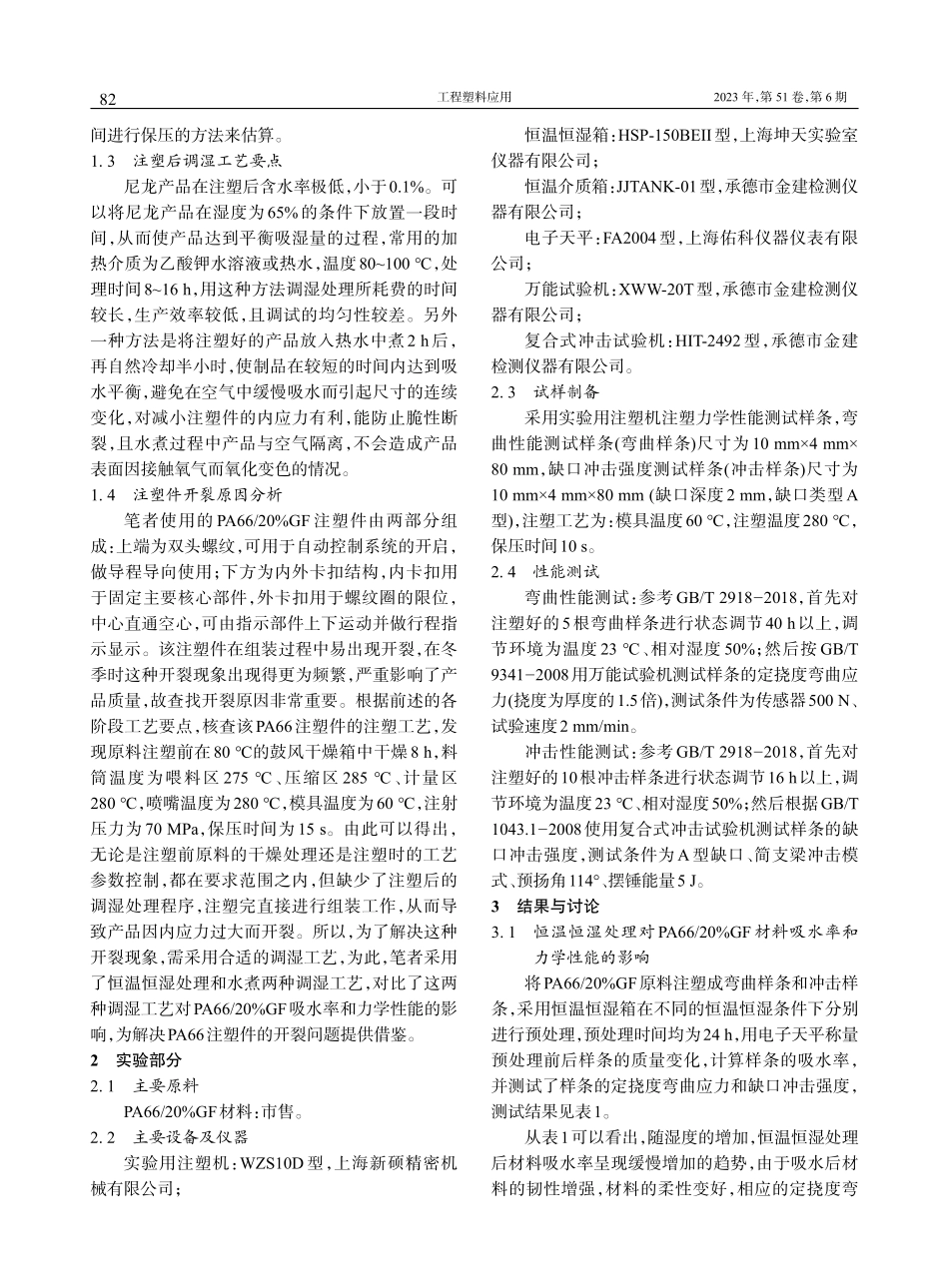

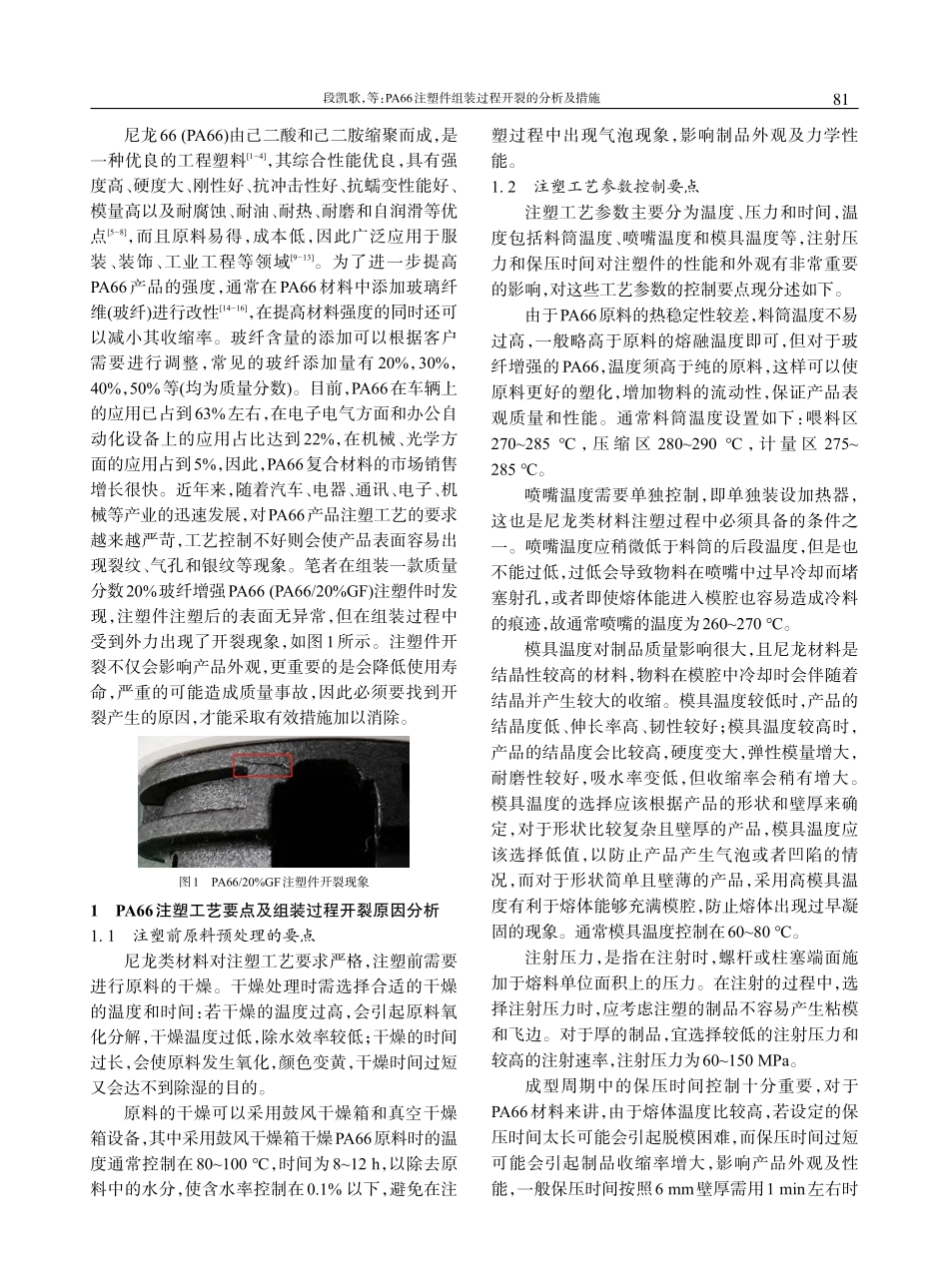

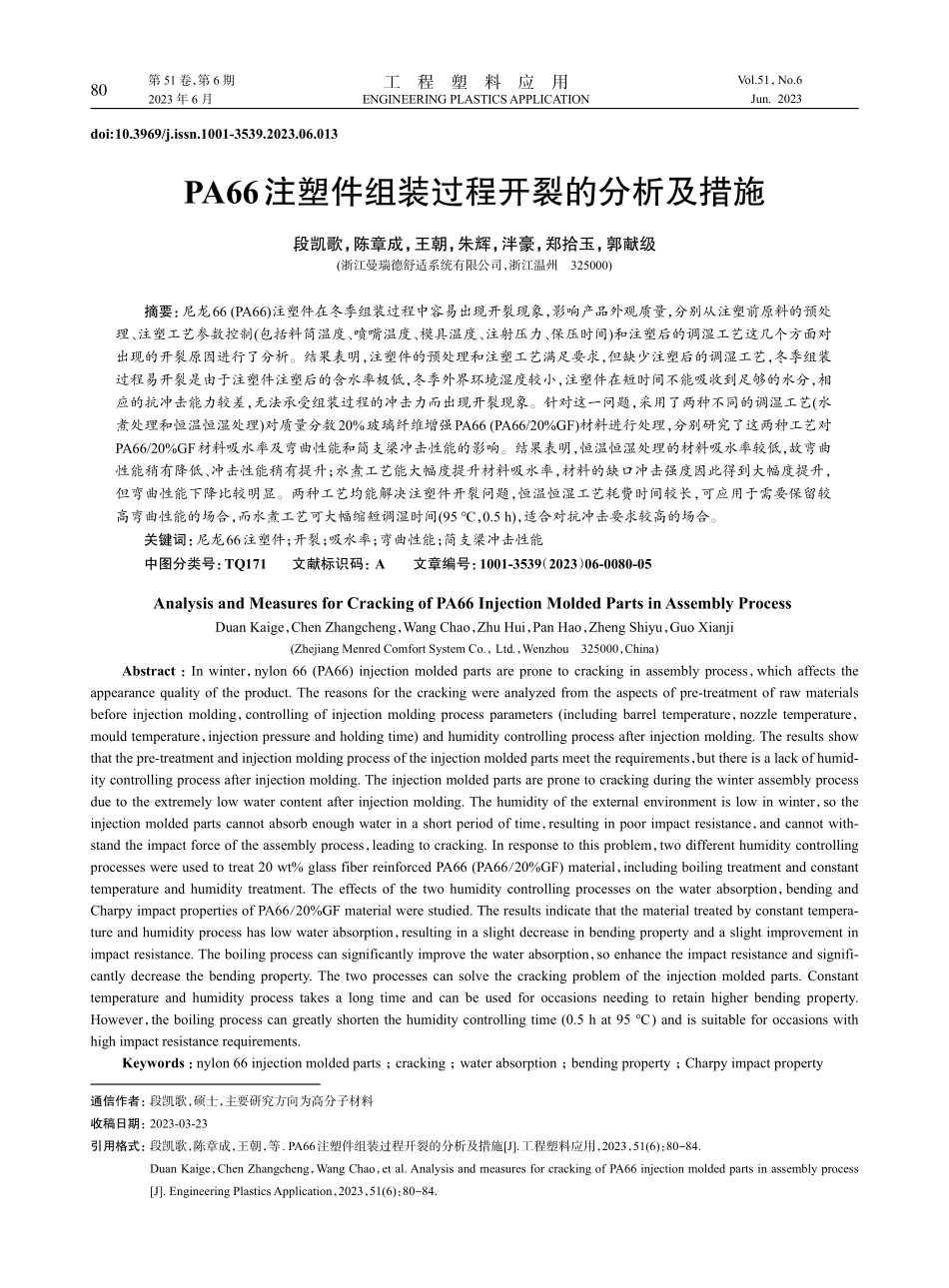

第51卷，第6期2023年6月工程塑料应用Vol.51，No.6Jun.2023ENGINEERINGPLASTICSAPPLICATIONPA66注塑件组装过程开裂的分析及措施段凯歌，陈章成，王朝，朱辉，泮豪，郑拾玉，郭献级(浙江曼瑞德舒适系统有限公司，浙江温州325000)摘要：尼龙66(PA66)注塑件在冬季组装过程中容易出现开裂现象，影响产品外观质量，分别从注塑前原料的预处理、注塑工艺参数控制(包括料筒温度、喷嘴温度、模具温度、注射压力、保压时间)和注塑后的调湿工艺这几个方面对出现的开裂原因进行了分析。结果表明，注塑件的预处理和注塑工艺满足要求，但缺少注塑后的调湿工艺，冬季组装过程易开裂是由于注塑件注塑后的含水率极低，冬季外界环境湿度较小，注塑件在短时间不能吸收到足够的水分，相应的抗冲击能力较差，无法承受组装过程的冲击力而出现开裂现象。针对这一问题，采用了两种不同的调湿工艺(水煮处理和恒温恒湿处理)对质量分数20%玻璃纤维增强PA66(PA66/20%GF)材料进行处理，分别研究了这两种工艺对PA66/20%GF材料吸水率及弯曲性能和简支梁冲击性能的影响。结果表明，恒温恒湿处理的材料吸水率较低，故弯曲性能稍有降低、冲击性能稍有提升；水煮工艺能大幅度提升材料吸水率，材料的缺口冲击强度因此得到大幅度提升，但弯曲性能下降比较明显。两种工艺均能解决注塑件开裂问题，恒温恒湿工艺耗费时间较长，可应用于需要保留较高弯曲性能的场合，而水煮工艺可大幅缩短调湿时间(95℃，0.5h)，适合对抗冲击要求较高的场合。关键词：尼龙66注塑件；开裂；吸水率；弯曲性能；简支梁冲击性能中图分类号：TQ171文献标识码：A文章编号：1001-3539（2023）06-0080-05AnalysisandMeasuresforCrackingofPA66InjectionMoldedPartsinAssemblyProcessDuanKaige，ChenZhangcheng，WangChao，ZhuHui，PanHao，ZhengShiyu，GuoXianji(ZhejiangMenredComfortSystemCo.，Ltd.，Wenzhou325000，China)Abstract：Inwinter，nylon66(PA66)injectionmoldedpartsarepronetocrackinginassemblyprocess，whichaffectstheappearancequalityoftheproduct.Thereasonsforthecrackingwereanalyzedfromtheaspectsofpre-treatmentofrawmaterialsbeforeinjectionmolding，controllingofinjectionmoldingprocessparameters(includingbarreltemperature，nozzletemperature，mouldtemperature，injectionpressureandholdingtime)andhumiditycontrollingprocessafterinjectionmolding.Theresultsshowthatthepre-...
