金属波纹管膨胀节通用技术条件 GBT 12777-1999.pdf

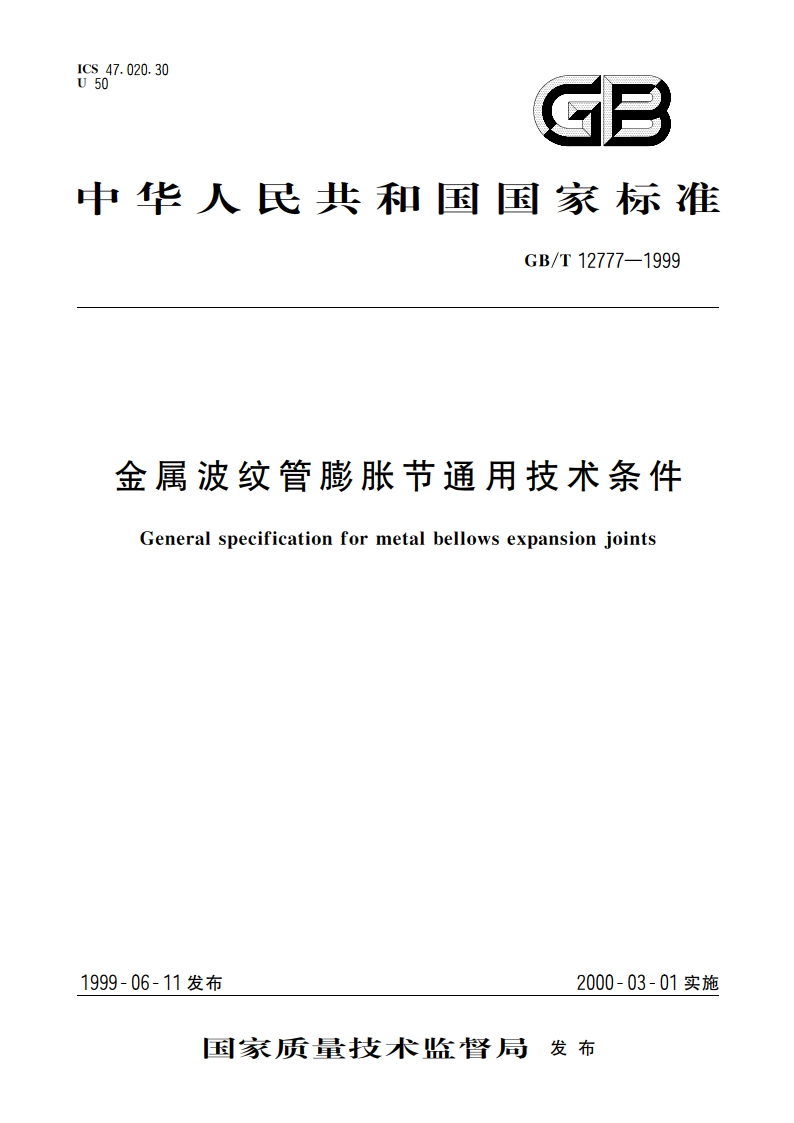

ICs47.020.30050GB中华人民共和国国家标准GB/T12777-1999金属波纹管膨胀节通用技术条件General specification for metal bellows expansion joints1999-06-11发布2000-03-01实施国家质量技术监督局发布Gb/T12777-1999前言本标准是对GB/T12777一1991金属波纹管膨胀节通用技术条件的全面修订。本标准非等效采用了美国彬胀节制造商协会(EJMA)标准1993年第6版及其他国内、外现行标准的有关内容，并吸取了近年来国内彭张节行业在波纹管膨胀节设计、制造方面的研究成果与实践经验。与前版比较，本标准有下列重要技术内容的改变：)增加了膨胀节的型式分类和型号表示方法b)增加了加强U形波纹管和形波纹管的设计公式，修改了波纹管设计疲劳寿命安全系数要求：c)修改了受压筒节的制造要求：)修改了管坯纵向焊缝及波纹管近接环向焊缝的探伤要求：)修改了压力试验的试验压力要求及疲劳试验的试验位移循环次数要求；)删除了刚度试验和失稳试验两个检验项目。本标准自实施之日起代替GB/T12777一1991。本标准的附录A是标准的附录；本标准的附求B是提示的附求。本标准由中国船舶工业总公司提出。本标准由中国船舶工业总公司六O一研究院归口。本标准起草单位：中国舶舶工业总公司第七研究院第七二五研究所。中国航天工业总公司晨光机器厂、中国石化北京设计院、中国船舶工业总公司中华造船厂参加起草。本标准主要起草人：哈学基、段玫、常谦、党如战、姜雪桦、陈立苏、汪秀兰、孙镜明。中华人民共和国国家标准GB/T12777-1999金属波纹管膨张节通用技术条件代楼GB/T12777一1991General specification for metal bellows expansion joints1范围本标准规定了金属波纹管膨胀节（以下简称“膨胀节”）的定义、分类、要求、试险方法、检验规则、标志及包装，运输、心存等。本标准适用于安装在管道中其挠性元件为整体成形无加强U形、加强U形和形波纹管的圆形膨胀节的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB150一1998钢制压力容器GB/T985一1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T1800.3一1998极限与配合基础第3部分：标准公差和基本偏差数值表GB/T1801一1979公差与配合尺寸至500mm孔、轴公差带与配合GB/T1802一1979公差与配合尺寸大于500至3150mm常用孔、轴公差带GB/T3280一1992不锈钢冷钢板GB/T4237一1992不锈钢热轧钢板GB/T8163一1987输送流体用无缝钢管GBT9711.1一1997石油天然气工业输送钢管交货技术条件第1部分：A级钢管GB/T14976一1994流体抢送用不锈钢无缝钢管GB/T15010一1994耐蚀合金冷轧薄板GB16749一1997压力容器波形膨胀节GB50235一1997工业金属管道工程施工及验收规范CB1330一1997舰船用铁镍合金板材规范JB2536一1980压力容器油漆、包装和运输JB4730一1994压力容器无损检测3定义本标准采用下列定义。3.1波纹管膨张节bellows expansion joints由一个或几个波纹管及结构件组成，用来吸收由于热张冷缩等原因引起的管道和（或）设备尺寸变化的装置。3.2波纹管bellows膨胀节中由一个或多个波纹及端部直边段组成的挠性元件。国家质量技术监督局1999-06-11批准2000-03-01实施1
